本实用新型涉及天文学的技术领域，特别涉及一种天文观测定向装置。
背景技术
天文学是研究宇宙空间天体、宇宙的结构和发展的学科；内容包括天体的构造、性质和运行规律等；天文学是一门古老的科学，自有人类文明史以来，天文学就有重要的地位；主要通过观测天体发射到地球的辐射，发现并测量它们的位置、探索它们的运动规律、研究它们的物理性质、化学组成、内部结构、能量来源及其演化规律；
在天文学的观测研究过程中，对天文望远镜的方向确定是研究中的重要采集数据，同时天文望远镜角度调节时的平衡控制也是必不可少的，市面上缺乏一种能够快速对天文观测方向快速定位的装置便于天文学研究时的数据收集。
实用新型内容
本实用新型的主要目的在于提供一种天文观测定向装置，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种天文观测定向装置，所述圆形底座的中部通过环形轨转动连接有转盘，所述转盘的上端固定连接有工作台，所述工作台的中部固定安装有指向罗盘，所述工作台的一侧卡接有水平尺，所述工作台的另一侧通过托脚固定连接有轴承座，所述轴承座的上端啮合有C形架,所述轴承座的一侧设置有旋钮，所述水平尺的中部滚动连接有水平球，所述C形架的一端通过弹性绳固定连接有定位环。
进一步地，所述环形轨采用不锈钢滚珠轴承结构，所述环形轨表面一侧设置有刻度，其刻度单位为毫米，所述环形轨内嵌式安装在圆形底座中部。
进一步地，所述转盘内嵌式安装在环形轨内，所述转盘可以进行360度转动，所述转盘与圆形底座平齐。
进一步地，所述工作台呈矩形结构，高出圆形底座的平面5厘米，所述工作台一侧开有矩形槽用于水平尺放置，中部内嵌式安装圆形的指向罗盘，另一侧焊接固定托脚。
进一步地，所述水平尺为钢化玻璃制作，内部灌有液体，并且放置漂浮滚动的PVC材质的水平球，所述水平尺横向长端标有刻度，其刻度单位为毫米。
进一步地，所述指向罗盘采用磁芯指针，始终校对北方，所述指向罗盘外盘采用刻度标注方位。
进一步地，所述C形架采用不锈钢制作，为空心管结构，所述C形架缺口通过弹性绳相互拉扯定位环使其固定在圆心处。
进一步地，所述定位环为橡胶制成，所述定位环一侧具有缺口，并且可以弹性伸缩。
进一步地，所述旋钮一侧标有刻度，其刻度单位为毫米，所述旋钮通过轴承座与C形架相互固定，通过旋钮的转动使得C形架能够进行30度的偏移倾斜。
与现有技术相比，本实用新型具有如下有益效果：
1.该实用新型装置通过设置转盘通过环形轨以及轴承座和旋钮进行转动，便于观测不同的天象变化，并且环形轨可以准确的记录转动角度，同时观测下侧指向罗盘确定方向，能够便于天文观测过程中的数据采集；
2.该实用新型装置通过设置水平尺便于安装时确定水平情况，能够辅助天文望远镜判断天体位置，便于天文研究；
3.该实用新型装置通过设置定位环配合弹性绳固定天文镜头，便于定位镜头位置；
4.该实用新型装置结构简单，效果出众，能够稳定的了解镜头偏移位置和方向，同时能够观测平衡状态，辅助测算天体位置。
附图说明

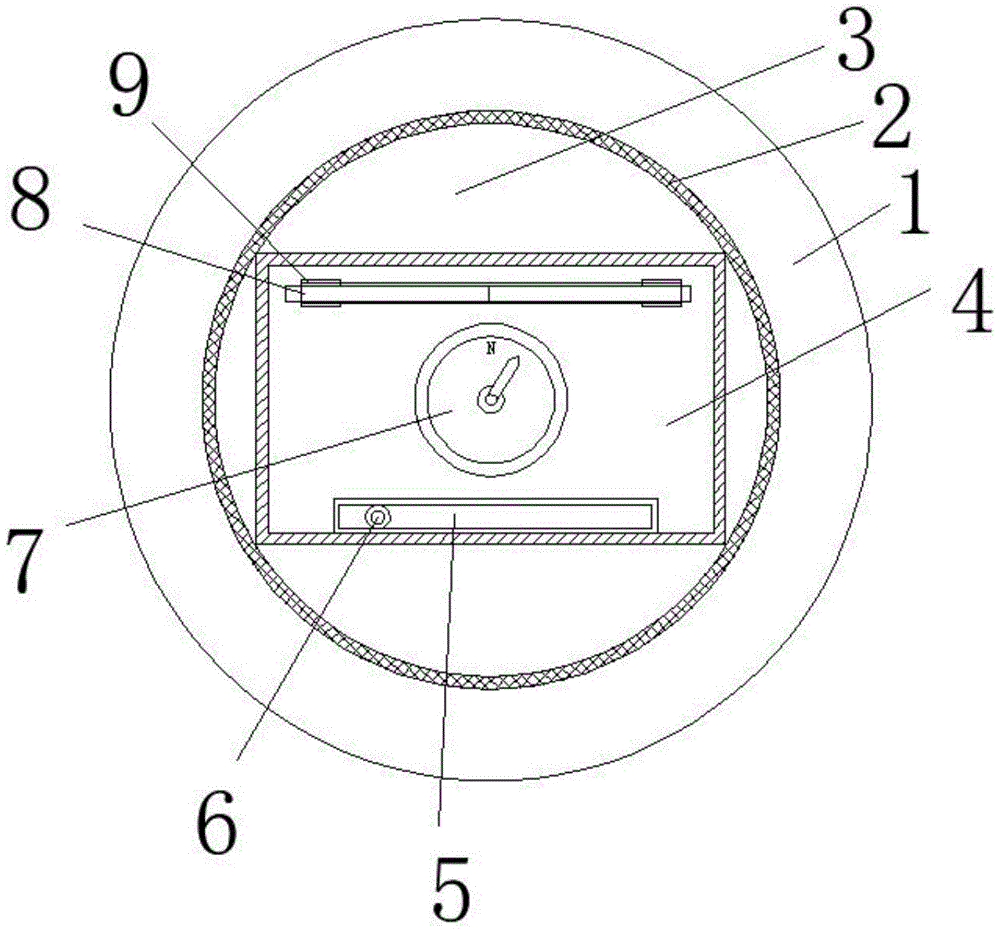

图1为本实用新型整体结构俯视图。
图2为本实用新型整体结构侧视图。
图中：1、圆形底座；2、环形轨；3、转盘；4、工作台；5、水平尺；6、水平球；7、指向罗盘；8、C形架；9、托脚；10、弹性绳；11、定位环；12、轴承座；13、旋钮；
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
如图1-2所示，一种天文观测定向装置，包括圆形底座1，所述圆形底座1的中部通过环形轨2转动连接有转盘3，所述转盘3的上端固定连接有工作台4，所述工作台4的中部固定安装有指向罗盘7，所述工作台4的一侧卡接有水平尺5，所述工作台4的另一侧通过托脚9固定连接有轴承座12，所述轴承座12的上端啮合有C形架8,所述轴承座12的一侧设置有旋钮13，所述水平尺5的中部滚动连接有水平球6，所述C形架8的一端通过弹性绳10固定连接有定位环11。
其中，所述环形轨2采用不锈钢滚珠轴承结构，所述环形轨2表面一侧设置有刻度，其刻度单位为毫米，所述环形轨2内嵌式安装在圆形底座1中部，通过设置环形轨2能够控制镜头转动角度，辅助测算天体位置，同时便于整个装置的转动。
其中，所述转盘3内嵌式安装在环形轨2内，所述转盘3可以进行360度转动，所述转盘3与圆形底座1平齐，内嵌式转盘3使用寿命稳定，误差损坏率低。
其中，所述工作台4呈矩形结构，高出圆形底座1的平面5厘米，所述工作台4一侧开有矩形槽用于水平尺5放置，中部内嵌式安装圆形的指向罗盘7，另一侧焊接固定托脚9，通过设置工作台4能够稳定固定水平尺5和指向罗盘7同时起到转向固定作用。
其中，所述水平尺5为钢化玻璃制作，内部灌有液体，并且放置漂浮滚动的PVC材质的水平球6，所述水平尺5横向长端标有刻度，其刻度单位为毫米，通过设置水平尺5了解安装平衡状态，便于确认观测平面，从而推算天体位置。
其中，所述指向罗盘7采用磁芯指针，始终校对北方，所述指向罗盘7外盘采用刻度标注方位，指向罗盘7提供稳定的方向指引，便于采集天体位置。
其中，所述C形架8采用不锈钢制作，为空心管结构，所述C形架8缺口通过弹性绳10相互拉扯定位环11使其固定在圆心处。
其中，所述定位环11为橡胶制成，所述定位环11一侧具有缺口，并且可以弹性伸缩，定位环11配合外侧C形架8能够固定天文望远镜镜头，并且跟随移动。
其中，所述旋钮13一侧标有刻度，其刻度单位为毫米，所述旋钮13通过轴承座12与C形架8相互固定，通过旋钮13的转动使得C形架8能够进行30度的偏移倾斜。
需要说明的是，本实用新型为一种天文观测定向装置，
使用步骤：使用时，操作人员将本装置放置到观测区域，调节圆形底座1放置到观测台上，略低于天文望远镜镜头，观测水平尺5上水平球6的位置，调节垫块，使其放置平稳，将天文望远镜镜头套接到定位环11内，通过旋钮13转动使得C形架8通过轴承座12调节到设定的角度，转动到观测的角度后，先行记录，架好天文望远镜进行观测，转动天文望远镜的同时，C形架8带动转盘3在环形轨2上转动，观测环形轨2外侧转动大小，进行记录，观测指向罗盘7方向数据同时记录，从而获得定向数据，便于推算天体位置，本使用新型装置结构简单，便捷，能够稳定的记录天文观测数据，并且确定方位，能够广泛用于小心天文观测实验中。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落中用要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
