技术领域
本实用新型涉及一种搅拌混合装置，具体是一种农业土壤治理用搅拌混合装置，属于土壤修复装置应用技术领域。
背景技术
在农业生产过程中，为了保证农作物的正常生长，一些污染的土壤需要使用土壤修复手段对种植农作物的土壤进行治理修复，土壤治理修复是使遭受污染的土壤恢复正常功能的技术措施，在土壤治理修复行业，已有的土壤修复技术达到一百多种，在农业土壤修复时，常采用对土壤喷洒土壤修复液的方式进行治理修复，土壤修复剂在使用时，需要与水混合后进行喷洒，此时便需要用到搅拌装置。
但现有的农业土壤治理修复时，大都采用棍棒对土壤修复剂和水混合，土壤修复剂与水容易出现混合不均匀的情况，不利于保证农业土壤的修复治理的效果，且每次仅仅搅拌混合较少量的土壤修复剂，存在一定的不足。因此，针对上述问题提出一种农业土壤治理用搅拌混合装置。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种农业土壤治理用搅拌混合装置。
本实用新型通过以下技术方案来实现上述目的，一种农业土壤治理用搅拌混合装置，包括顶板、搅拌罐、U型托辊安装板、托辊、第一竖板、第二竖板、第一连接轴、第二连接轴、移动机构和转动机构，所述顶板顶面的两端处分别竖直固接有第一竖板和第二竖板，所述搅拌罐两端面的中心处分别水平固接有第一连接轴和第二连接轴，所述第一连接轴和第二连接轴分别转动安装在第一竖板和第二竖板的顶端处，所述顶板顶面的中部处呈矩形安装有四个U型托辊安装板，四个U型托辊安装板上均转动安装有托辊，所述托辊与搅拌罐的外壁相触，所述转动机构安装在第二竖板和第二连接轴上，所述移动机构安装在底板的底部；
所述转动机构包括电机、第一锥齿轮和第二锥齿轮，所述电机安装第二竖板的一侧面，所述第二锥齿轮安装在电机的输出端，所述第一锥齿轮固定套接在第二连接轴上，所述第一锥齿轮与第二锥齿轮相互啮合。
优选的，所述搅拌罐的中线处贯穿安装有出料接头，所述出料接头上安装有阀门。
优选的，所述搅拌罐的一端面贯穿安装有进料头，所述进料头上螺纹安装有帽盖。
优选的，所述顶板顶面的中心处开有矩形的镂空槽。
优选的，所述移动机构包括支柱、底板和万向轮，所述底板顶面的四个拐角处竖直固接有立柱，四根所述立柱的顶端固接在顶板底面的四个拐角处，所述底板底面的四个拐角处安装有万向轮。
优选的，所述电机与第二竖板接触处安装有减震垫片。
本实用新型的有益效果是：
1、本实用新型含有搅拌罐和转动机构，通过转动机构带动搅拌罐转动，无需手动进行搅拌，且装置中为搅拌罐转动，搅拌罐内的水和土壤修复剂在滚动的搅拌罐内充分混合，大大方便了土壤修复剂与水的混合，有利于保证土壤治理修复的效果；
2、本实用新型的搅拌罐为水平放置，搅拌罐一次可混合搅拌较多量的土壤修复剂，有利于土壤修复时的使用，且搅拌罐的底部安装有与搅拌罐相触的托辊，有利于保证搅拌罐的承重能力，装置结构简单，使用较为方便。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其它的附图。

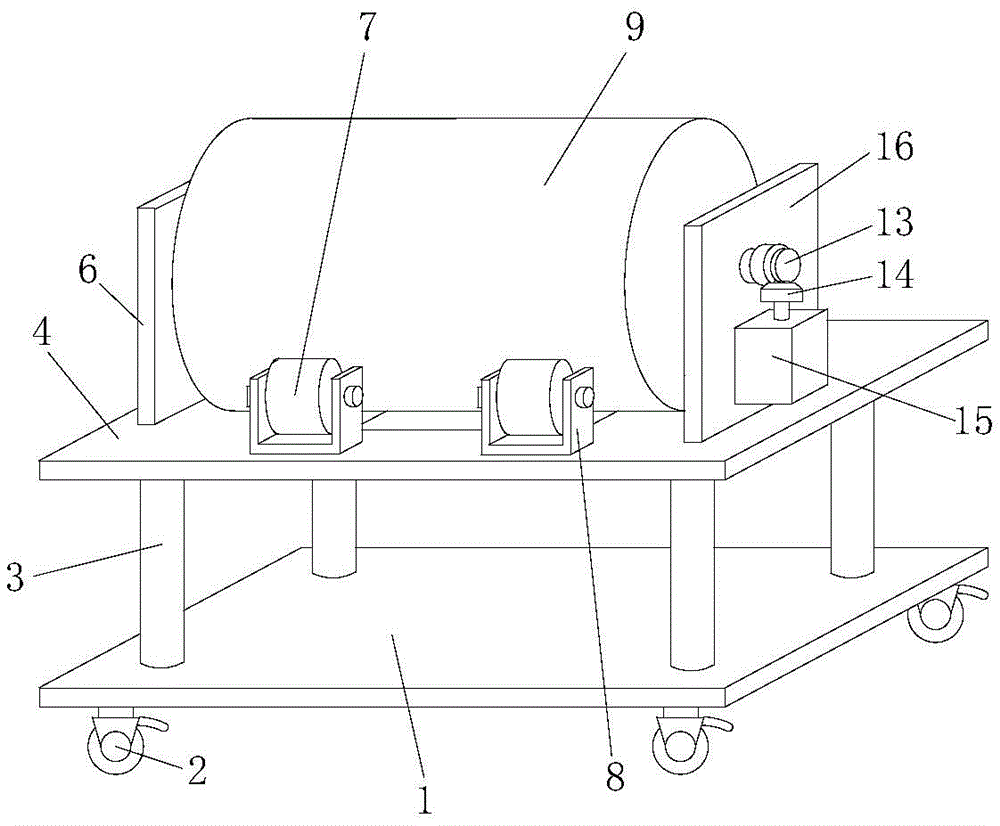

图1为本实用新型立体图；
图2为本实用新型主视图；
图3为本实用新型左视图。
图中：1、底板，2、万向轮，3、支柱，4、顶板，5、第一连接轴，6、第一竖板，7、托辊，8、U型托辊安装板，9、搅拌罐，10、出料接头，11、进料头，12、第一锥齿轮，13、第二连接轴，14、第二锥齿轮，15、电机，16、第二竖板，17、阀门。
具体实施方式
为使得本实用新型的实用新型目的、特征、优点能够更加的明显和易懂，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，下面所描述的实施例仅仅是本实用新型一部分实施例，而非全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
下面结合附图并通过具体实施方式来进一步说明本实用新型的技术方案。
在本实用新型的描述中，需要理解的是，术语“上”、“下”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
请参阅图1-3所示，一种农业土壤治理用搅拌混合装置，包括顶板4、搅拌罐9、U型托辊安装板8、托辊7、第一竖板6、第二竖板16、第一连接轴5、第二连接轴13、移动机构和转动机构，所述顶板4顶面的两端处分别竖直固接有第一竖板6和第二竖板16，便于搅拌罐9的安装，所述搅拌罐9两端面的中心处分别水平固接有第一连接轴5和第二连接轴13，所述第一连接轴5和第二连接轴13分别转动安装在第一竖板6和第二竖板16的顶端处，便于搅拌罐9的转动，所述顶板4顶面的中部处呈矩形安装有四个U型托辊安装板8，四个U型托辊安装板8上均转动安装有托辊7，所述托辊7与搅拌罐9的外壁相触，便于搅拌罐9的托举稳定，所述转动机构安装在第二竖板16和第二连接轴13上，所述移动机构安装在底板1的底部，便于装置的移动；
所述转动机构包括电机15、第一锥齿轮12和第二锥齿轮14，所述电机15安装第二竖板16的一侧面，所述第二锥齿轮14安装在电机15的输出端，所述第一锥齿轮12固定套接在第二连接轴13上，所述第一锥齿轮12与第二锥齿轮14相互啮合，便于带动搅拌罐9转动。
所述搅拌罐9的中线处贯穿安装有出料接头10，所述出料接头10上安装有阀门17，便于土壤修复剂与水的混合；所述搅拌罐9的一端面贯穿安装有进料头11，所述进料头11上螺纹安装有帽盖，便于向搅拌罐9内添加水和土壤修复剂；所述顶板4顶面的中心处开有矩形的镂空槽，便于出料的进行；所述移动机构包括支柱3、底板1和万向轮2，所述底板1顶面的四个拐角处竖直固接有立柱，四根所述立柱的顶端固接在顶板4底面的四个拐角处，所述底板1底面的四个拐角处安装有万向轮2，便于装置的移动；所述电机15与第二竖板16接触处安装有减震垫片，便于降低电机15工作时的振动。
本实用新型在使用时，本申请中出现的电器元件在使用时均外接连通电源和控制开关，通过搅拌罐9的进料头11向搅拌罐9内加入适量的水，然后向搅拌罐9内加入适量的土壤修复剂，使用帽盖将进料头11盖住，通过控制开关使电机15转动，电机15转动时带动第二锥齿轮14转动，由于第一锥齿轮12与第二锥齿轮14啮合，且套接第一锥齿轮12的第二连接轴13转动安装在第二竖板16上，此时第二连接轴13跟随第二锥齿轮14转动，此时搅拌罐9跟随连接轴转动，由于搅拌罐9为水平放置，且搅拌罐9转动，此时搅拌罐9内的水和土壤修复剂在滚动的搅拌罐9内充分混合，大大方便了土壤修复剂与水的混合，混合完毕后，打开出料接头10上的阀门17使混合液由出料接头10引入喷雾器内，出料较为方便，一次可混合搅拌较多量的土壤修复剂，装置结构简单，使用方便，有利于土壤修复的使用。
电机15采用东莞宝戈玛工业设备有限公司提供的YN80-25C型电机，其配套电源电路由厂家提供。
涉及到电路和电子元器件和模块均为现有技术，本领域技术人员完全可以实现，无需赘言，本实用新型保护的内容也不涉及对于软件和方法的改进。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的得同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
以上所述，以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
