技术领域
本实用新型涉及西红柿运输技术领域,具体为一种易于固定的西红柿运输用存放装置。
背景技术
西红柿是我们常见的一种食物,富含丰富的维生素,既是菜中佳味,又是果中美品,而且容易种植,但是西红柿成熟后的果实容易损坏,尤其是运输过程中,虽然市场上的西红柿运输存放装置种类很多,但还存在一些不足之处,例如不便于对西红柿存放装置进行固定,导致运输时发生晃动造成西红柿损坏,影响了销售,而且运输过程中不能使西红柿很好的通风,进一步影响了西红柿的运输效率,所以我们提出了一种易于固定的西红柿运输用存放装置,以便于解决上述中提出的问题。
实用新型内容
本实用新型的目的在于提供一种易于固定的西红柿运输用存放装置,以解决上述背景技术提出的目前市场上的西红柿存放装置不便于固定,导致运输时发生晃动造成西红柿损坏,影响了销售,而且运输过程中不能使西红柿很好的通风,进一步影响了西红柿的运输效率的问题。
为实现上述目的,本实用新型提供如下技术方案:一种易于固定的西红柿运输用存放装置,包括底座、压板和插杆,所述底座的内壁上开设有第一通槽,且底座的内侧设置有放置筐,并且放置筐的底部固定连接有压板,所述压板的左右两侧分别设置有第一固定板和第二固定板,且第一固定板和第二固定板均通过连接弹簧与压板相连接,并且第一固定板和第二固定板的内部设置有第二通槽,所述插杆设置于第一通槽和第二通槽内,所述压板的下方设置有卡块,所述放置筐的外表面安装有不锈钢网,且放置筐的内侧设置有箱体,并且箱体的内壁固定有横隔板和竖隔板,所述箱体上开设有固定孔,且固定孔的内壁连接有第一垫块,并且第一垫块的内侧设置有第二垫块,所述第一固定板顶部通过连接块和滑槽相连接,且滑槽设置于放置筐的内部。
优选的,所述第一通槽的长度小于底座的宽度,且第一通槽的尺寸与第一固定板和第二固定板上的第二通槽的尺寸相吻合。
优选的,所述第一固定板和第二固定板均通过连接弹簧与压板构成伸缩结构,且压板为“凹”状。
优选的,所述不锈钢网与放置筐的连接方式为卡合连接,且不锈钢网设置有四组,并且每组不锈钢网设置有两个。
优选的,所述第一垫块与固定孔内壁的连接方式为粘接,且第一垫块与第二垫块的连接方式为贴合连接,并且第一垫块为橡胶材质,第二垫块的内部为海绵。
优选的,所述连接块与第一固定板为一体式结构,且连接块通过滑槽与放置筐构成滑动结构,并且第一固定板的结构与第二固定板的结构相同。
与现有技术相比,本实用新型的有益效果是:该易于固定的西红柿运输用存放装置;
(1)放置筐的底部设置有第一固定板和第二固定板,且第一固定板和第二固定板均通过连接弹簧与压板构成伸缩结构,便于对第一固定板和第二固定板间距的调节,从而便于对放置筐的拆装,为工作人员的操作带来便利;
(2)第一固定板和第二固定板上均开设有第二通槽,且第二通槽与第一通槽的尺寸相吻合,在放置筐与底座安装后,便于对放置筐进行固定,防止放置筐出现松动的现象,保证了该装置的稳定性,减少运输途中出现晃动的现象;
(3)放置筐的四周设置有不锈钢网,且不锈钢网与放置筐为卡合连接,这样在该装置运输过程中,可以使西红柿进行很好的通风,进一步减少西红柿损坏的几率;
(4)箱体内部设置有横隔板和竖隔板,这样将箱体分成多格状,便于将西红柿分开放置,能够有效的避免西红柿之间相互摩擦而损坏,从而确保了西红柿后期的使用效率。
附图说明

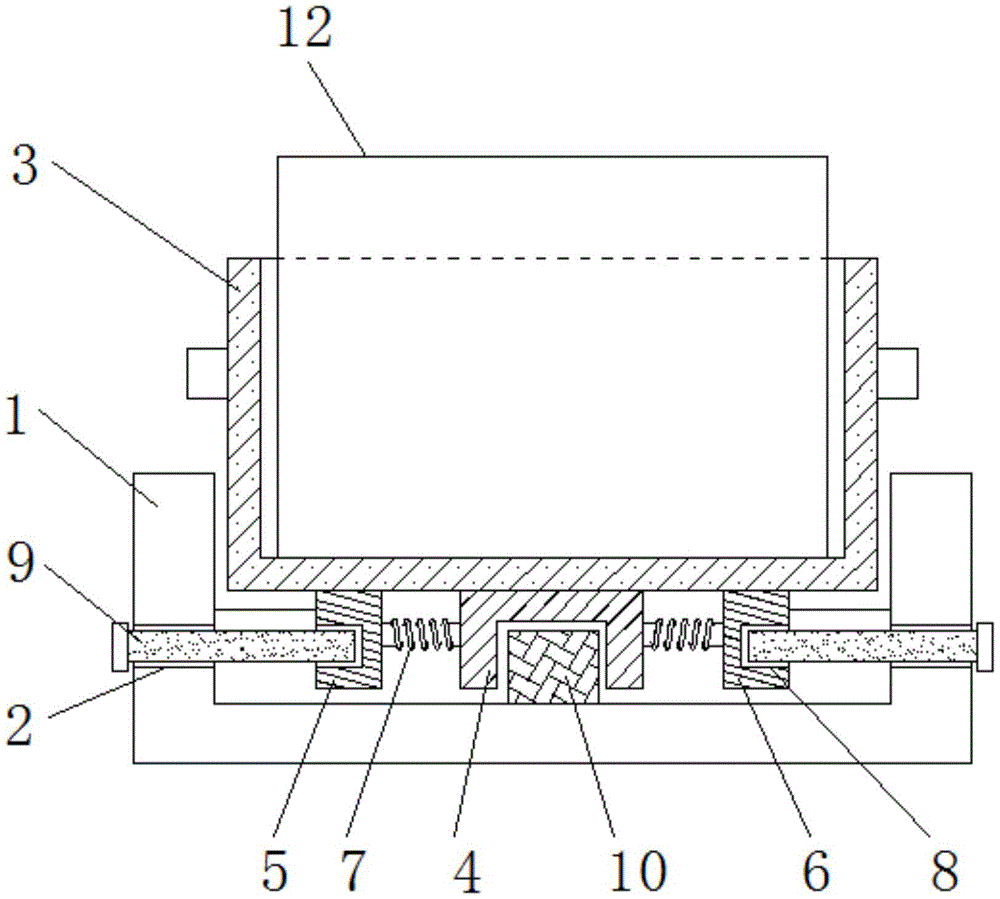

图1为本实用新型整体主剖结构示意图;
图2为本实用新型箱体与横隔板连接俯视结构示意图;
图3为本实用新型图2中A处放大结构示意图;
图4为本实用新型第一固定板和连接块连接结构示意图;
图5为本实用新型底座与第一通槽连接左视结构示意图;
图6为本实用新型放置筐和不锈钢网连接右视结构示意图。
图中:1、底座;2、第一通槽;3、放置筐;4、压板;5、第一固定板;6、第二固定板;7、连接弹簧;8、第二通槽;9、插杆;10、卡块;11、不锈钢网;12、箱体;13、横隔板;14、竖隔板;15、固定孔;16、第一垫块;17、第二垫块;18、连接块;19、滑槽。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
请参阅图1-6,本实用新型提供一种技术方案:一种易于固定的西红柿运输用存放装置,包括底座1、第一通槽2、放置筐3、压板4、第一固定板5、第二固定板6、连接弹簧7、第二通槽8、插杆9、卡块10、不锈钢网11、箱体12、横隔板13、竖隔板14、固定孔15、第一垫块16、第二垫块17、连接块18和滑槽19,底座1的内壁上开设有第一通槽2,且底座1的内侧设置有放置筐3,并且放置筐3的底部固定连接有压板4,压板4的左右两侧分别设置有第一固定板5和第二固定板6,且第一固定板5和第二固定板6均通过连接弹簧7与压板4相连接,并且第一固定板5和第二固定板6的内部设置有第二通槽8,插杆9设置于第一通槽2和第二通槽8内,压板4的下方设置有卡块10,放置筐3的外表面安装有不锈钢网11,且放置筐3的内侧设置有箱体12,并且箱体12的内壁固定有横隔板13和竖隔板14,箱体12上开设有固定孔15,且固定孔15的内壁连接有第一垫块16,并且第一垫块16的内侧设置有第二垫块17,第一固定板5顶部通过连接块18和滑槽19相连接,且滑槽19设置于放置筐3的内部;
第一通槽2的长度小于底座1的宽度,且第一通槽2的尺寸与第一固定板5和第二固定板6上的第二通槽8的尺寸相吻合,便于在放置筐3放置后,对放置筐3进行固定,减少运输途中放置筐3出现晃动的现象;
第一固定板5和第二固定板6均通过连接弹簧7与压板4构成伸缩结构,且压板4为“凹”状,方便工作人员对第一固定板5和第二固定板6之间的间距进行调节,从而便于对放置筐3与底座1之间的连接安装;
不锈钢网11与放置筐3的连接方式为卡合连接,且不锈钢网11设置有四组,并且每组不锈钢网11设置有两个,可以在该装置运输过程中,使西红柿很好的进行通风,进一步降低西红柿出现损坏的几率,提高了该装置的实用性;
第一垫块16与固定孔15内壁的连接方式为粘接,且第一垫块16与第二垫块17的连接方式为贴合连接,并且第一垫块16为橡胶材质,第二垫块17的内部为海绵,可以使西红柿与第二垫块17很好的贴合,同时可以通过第一垫块16减少西红柿受碰撞损坏的几率,保证西红柿后期的正常销售;
连接块18与第一固定板5为一体式结构,且连接块18通过滑槽19与放置筐3构成滑动结构,并且第一固定板5的结构与第二固定板6的结构相同,这样在第一固定板5与第二固定板6移动时,可以通过连接块18的滑动使第一固定板5与第二固定板6移动的更加平稳,进而保证了该装置的正常使用。
工作原理:在使用该易于固定的西红柿运输用存放装置时,根据图1-6,首先工作人员将底座1通过螺栓固定在运输装置上,然后将放置筐3底部的第一固定板5和第二固定板6通过连接弹簧7向压板4的方向挤压,缩短第一固定板5和第二固定板6之间的距离,在第一固定板5和第二固定板6移动时,第一固定板5和第二固定板6顶部的连接块18会沿着滑槽19进行滑动,确保第一固定板5和第二固定板6移动时的稳定性,当第一固定板5和第二固定板6之间的间距调节至合适位置后,工作人员将第一固定板5和第二固定板6沿着底座1的内壁缓缓放下,随着第一固定板5和第二固定板6的下降,“凹”状的压板4会与卡块10相互卡合,而第一固定板5和第二固定板6上的第二通槽8会与第一通槽2位于同一直线上,这时工作人员将插杆9插入第一通槽2和第二通槽8内,对第一固定板5和第二固定板6进行固定;
工作人员将准备好的西红柿依次放入箱体12上的第二垫块17内侧,由于第二垫块17的内部为海绵材质,而第二垫块17的外侧设置有橡胶材质的第一垫块16,所以可以使西红柿更好的放置,同时还可以保证西红柿放置时的稳定性,当西红柿全部放置结束后,工作人员将箱体12放入放置筐3内,箱体12的高度略高于放置筐3的高度,并且箱体12的尺寸与放置筐3的尺寸相吻合,因此容易将箱体12放置稳固,以确保该装置在运输途中的稳定性,同时放置筐3的四周设置有不锈钢网11,进而可以使西红柿运输时进行通风,进一步减少西红柿损坏的几率,以上便是整个装置的工作过程,且本说明书中未作详细描述的内容均属于本领域专业技术人员公知的现有技术。
尽管参照前述实施例对本实用新型进行了详细的说明,对于本领域的技术人员来说,其依然可以对前述各实施例所记载的技术方案进行修改,或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
