技术领域
本实用新型涉及水利设施领域，尤其涉及一种水利用水质取样装置。
背景技术
水是人类生产和生活必不可少的宝贵资源，但其自然存在的状态并不完全符合人类的需要。只有修建水利工程，才能控制水流，防止洪涝灾害，并进行水量的调节和分配，以满足人民生活和生产对水资源的需要。在水利工程实施前需要水质取样，现有的取样设备没有专门的配重装置，靠装置本身进水下沉，工作效率低，不利于工程进度。
实用新型内容
本实用新型的目的在于提供一种水利用水质取样装置，以解决上述技术问题。
为实现上述目的本实用新型采用以下技术方案：
一种水利用水质取样装置，包括筒体、提把、侧杆、底座和配重盒，还包括转轴、配重块、插杆和插条，所述底座与筒体为一体化成型设计，所述底座水平安装在筒体底部，所述提把通过侧杆安装在筒体顶部，所述侧杆竖直焊接在筒体顶部两侧，所述侧杆底部表面开设圆形用于插接提把的插口，所述提把为半圆形设计，提把底部两端一体化成型设有插接插口的插杆，所述提把通过插杆插接插口与侧杆相连，所述侧杆内壁安装有连接翻盖的转轴，所述筒体顶部开设圆形进水口，所述翻盖为半圆形设计，翻盖通过转轴对称安装在进水口顶部，所述配重盒竖直焊接在筒体表面，所述配重块竖直插接在配重盒内，所述配重块表面一体化成型设有插紧配重盒的插条，所述配重盒内壁对应插条开设条形插槽。
在上述技术方案基础上，所述配重盒数量为24个，配重盒等间距设置在筒体中部四周。
在上述技术方案基础上，所述翻盖通过转轴在进水口内转动，所述提把通过插杆插接插口，提把沿插杆在筒体顶部转动。
与现有的水利工程用水质取样技术相比，本水利用水质取样装置设计方案具有以下优点：本水利用水质取样装置结构巧妙合理，使用操作方便，水质取样效果好，可自由组合配重，具有很强的实用性；在使用水利用水质取样装置，进行水质取样装置时，通过绳索连接提把锁紧，将筒体放入水中，在水里，由于筒体内的空气受到水压，将翻盖通过转轴顶起，水质样本进入筒体内，然后提起装置即可，十分方便，通过将配重块插接在配重盒内，提高筒体的下沉速度，根据需要选择适合的配重块数量，便于水质的取样检测，有利于水利工程的开展实施，安全可靠，宜推广使用。
附图说明

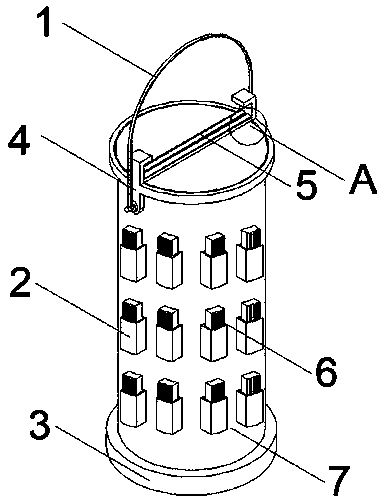

图1为本实用新型水利用水质取样装置的结构图。
图2为本实用新型水利用水质取样装置的部件结构图。
图3为本实用新型水利用水质取样装置的A处结构图。
图4为本实用新型水利用水质取样装置的配重盒和配重块结构图。图中：1、提把，2、配重盒，3、底座，4、侧杆，5、转轴，6、配重块，7、筒体，8、插杆，9、插口，10、进水口，11、插条，12、插槽，13、翻盖。
具体实施方式
下面结合附图和具体实施例对本实用新型作进一步详细阐述。
如图所示，一种水利用水质取样装置，包括筒体7、提把1、侧杆4、底座3和配重盒2，还包括转轴5、配重块6、插杆8和插条11，所述底座3与筒体7为一体化成型设计，所述底座3水平安装在筒体7底部，所述提把1通过侧杆4安装在筒体7顶部，所述侧杆4竖直焊接在筒体7顶部两侧，所述侧杆4底部表面开设圆形用于插接提把1的插口9，所述提把1为半圆形设计，提把1底部两端一体化成型设有插接插口9的插杆8，所述提把1通过插杆8插接插口9与侧杆4相连，所述侧杆4内壁安装有连接翻盖13的转轴5，所述筒体顶部开设圆形进水口10，所述翻盖13为半圆形设计，翻盖13通过转轴5对称安装在进水口10顶部，所述配重盒2竖直焊接在筒体7表面，所述配重块6竖直插接在配重盒2内，所述配重块6表面一体化成型设有插紧配重盒2的插条11，所述配重盒2内壁对应插条11开设条形插槽12。
所述配重盒2数量为24个，配重盒2等间距设置在筒体7中部四周。
所述翻盖13通过转轴5在进水口10内转动，所述提把1通过插杆8插接插口9，提把1沿插杆8在筒体7顶部转动。
本实用新型工作原理：在使用水利用水质取样装置，进行水质取样装置时，通过绳索连接提把1锁紧，将筒体放入水中，在水里，由于筒体7内的空气受到水压，将翻盖13通过转轴5顶起，水质样本进入筒体7内，然后提起装置即可，十分方便，通过将配重块6插接在配重盒2内，提高筒体7的下沉速度，根据需要选择适合的配重块6数量，便于水质的取样检测，有利于水利工程的开展实施，安全可靠。
以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
