技术领域
本实用新型涉及中药器械技术领域，具体为一种手摇式人参切片机。
背景技术
人参为多年生草本植物，喜阴凉，叶片无气孔和栅栏组织，无法保留水分，温度高于32度叶片会灼伤，郁闭度0.7-0.8。通常3年开花，5-6年结果，花期5-6月，果期6-9月。生长于北纬33度-48度之间的海拔数百米的以红松为主的针阔混交林或落叶阔叶林下，产于中国东北、朝鲜、韩国、日本、俄罗斯东部。人参的别称为黄参、地精、神草、百草之王，是闻名遐迩的“东北三宝”之一。
人参一般情况下都需要切成片状才能进行入药，目前对人参进行切片都通过切片机对人参进行切片，但是现有的人参切片机大多结构复杂操作困难，并不适用与家庭使用。
实用新型内容
本实用新型的目的在于提供一种手摇式人参切片机，具备操作简单的优点，解决了背景技术中提到的现有的人参切片机大多结构复杂操作困难，并不适用与家庭使用的问题。
为实现上述目的，本实用新型提供如下技术方案：一种手摇式人参切片机，包括底座，所述底座的顶部与箱体的底部固定连接，所述箱体的内壁顶部与滑轨的顶部固定连接，所述滑轨的表面滑动安装有升降块，所述升降块的一侧与连杆的一端固定连接，所述连杆的另一端贯穿箱体并延伸至箱体的外侧与切片刀的一侧固定连接，且箱体的一侧开设有与连杆相匹配的开口，所述升降块的底部与驱动杆的顶部铰接，所述箱体的一侧贯穿设置有转轴，所述转轴插入箱体的一端与转盘的一侧固定连接，且转轴与箱体的内壁活动连接，所述转盘的一侧固定安装有固定块，且驱动杆远离升降块的一侧与固定块的顶部铰接。
所述转轴的表面并且位于箱体的内部固定安装有齿轮，所述齿轮的底部贯穿箱体并且延伸至底座的内部，所述底座的内腔中活动安装有齿杆，所述齿轮与齿杆啮合，所述底座的内腔并且位于远离齿杆的一侧活动安装有从动轮，所述齿杆和从动轮之间通过传送带传动连接。
所述传送带的顶部与移动块的底部固定连接，所述移动块的顶部贯穿底座并延伸至底座的顶部并与夹紧装置的底部固定连接，且底座的顶部开设有与移动块相匹配的通槽，且底座的顶部并且对应移动块的位置固定安装有导轨，所述夹紧装置的侧壁与导轨滑动连接。
所述夹紧装置包括夹紧块，所述夹紧块的表面开设有贯穿夹紧块两侧的通孔，所述通孔的内壁顶部和底部均开设有盲孔，所述盲孔的孔底与弹簧的一端固定连接，所述弹簧的另一端与夹紧杆的一侧固定连接，且夹紧杆位于通孔的内部。
优选的，所述夹紧杆呈弧形，且夹紧杆靠近切片刀的一侧厚度小于远离切片刀一侧的厚度。
优选的，所述齿杆的两端均固定安装有转杆，所述转轴远离齿杆的一端与底座的内壁活动连接。
优选的，所述从动轮的表面和传送带的内壁上均开设有与齿杆相匹配的卡齿。
优选的，所述齿杆的半径小于齿轮的半径。
优选的，所述转轴的一端穿出箱体并与摇杆的一端固定连接，所述摇杆呈L形。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置转盘，当转盘进行转动时会带动固定块进行转动，由于驱动杆的配合，当固定块围绕转盘的圆心处进行转动时会带动滑轨上的升降块进行升降移动，当升降块进行升降移动时会带动连杆进行升降，从而使切片刀进行升降，当切片刀进行升降时会进行切割，从而对人参进行切片。
2、本实用新型通过设置齿轮和齿杆的配合，当齿轮进行转动时会带动齿杆进行转动，当齿杆进行转动时会通过传送带带动从动轮进行转动，当从动轮进行转动时传送带会带动移动块进行移动，当移动块进行移动时会带动夹紧装置上的人参向切片刀进行靠拢，从而对人参进行切片，从而达到使人参切片的厚度相同的效果。
3、本实用新型通过设置夹紧装置，通过夹紧块、通孔、盲孔、弹簧和夹紧杆的配合，当人参插入夹紧块上的通孔中后，便会被盲孔内的弹簧和夹紧杆的进行配合对人参进行夹紧。
4、本实用新通过转轴和摇杆配合，当摇动摇杆时便会使转轴进行转动，当转轴进行转动时便会带动齿轮和转盘进行转动，当齿轮和转盘进行转动时便会使切片刀进行上下移动，同时夹紧装置推动人参向切片刀的位置进行靠拢，从而对人参进行切片，从而使切片更加的方便轻松，同时切片均匀。
5、本实用新型结构简单设计合理便于推广和使用。
附图说明

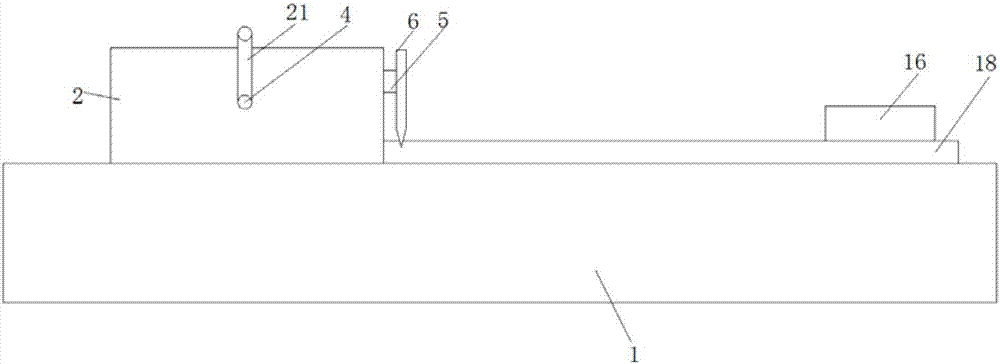

图1为本实用新型结构示意图；
图2为本实用新型箱体的内部结构示意图；
图3为本实用新型箱体和底座侧视的内部结构示意图；
图4为本实用新型底座的内部结构示意图；
图5为本使用新型夹紧装置的结构示意图。
图中：1底座、2箱体、3滑轨、4升降块、5连杆、6切片刀、7驱动杆、8转轴、9转盘、10固定块、11齿轮、12齿杆、13从动轮、14传送带、15移动块、16夹紧装置、161夹紧块、162通孔、163盲孔、164弹簧、165夹紧杆、17通槽、18导轨、19开口、20转杆、21摇杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-5，一种手摇式人参切片机，包括底座(1)，底座(1)的顶部与箱体(2)的底部固定连接，箱体(2)的内壁顶部与滑轨(3)的顶部固定连接，滑轨(3)的表面滑动安装有升降块(4)，升降块(4)的一侧与连杆(5)的一端固定连接，连杆(5)的另一端贯穿箱体(2)并延伸至箱体(2)的外侧与切片刀(6)的一侧固定连接，且箱体(2)的一侧开设有与连杆(5)相匹配的开口(19)，升降块(4)的底部与驱动杆(7)的顶部铰接，箱体(2)的一侧贯穿设置有转轴(8)，转轴(8)插入箱体(2)的一端与转盘(9)的一侧固定连接，且转轴(8)与箱体(2)的内壁活动连接，转盘(9)的一侧固定安装有固定块(10)，且驱动杆(7)远离升降块(4)的一侧与固定块(10)的顶部铰接，转轴(8)的一端穿出箱体(2)并与摇杆(21)的一端固定连接，所述摇杆(21)呈L形。
转轴(8)的表面并且位于箱体(1)的内部固定安装有齿轮(11)，齿轮(11)的底部贯穿箱体(2)并且延伸至底座(1)的内部，底座(1)的内腔中活动安装有齿杆(12)，齿杆(12)的两端均固定安装有转杆(20)，转杆(20)远离齿杆(12)的一端与底座(1)的内壁活动连接，齿轮(11)与齿杆(12)啮合，底座(1)的内腔并且位于远离齿杆(12)的一侧活动安装有从动轮(13)，齿杆(12)和从动轮(13)之间通过传送带(14)传动连接，从动轮(13)的表面和传送带(14)的内壁上均开设有与齿杆(12)相匹配的卡齿，齿杆(12)的半径小于齿轮(11)的半径。
传送带(14)的顶部与移动块(15)的底部固定连接，移动块(15)的顶部贯穿底座(1)并延伸至底座(1)的顶部并与夹紧装置(16)的底部固定连接，且底座(1)的顶部开设有与移动块(15)相匹配的通槽(17)，且底座(1)的顶部并且对应移动块(15)的位置固定安装有导轨(18)，夹紧装置(16)的侧壁与导轨(18)滑动连接。
夹紧装置(16)包括夹紧块(161)，夹紧块(161)的表面开设有贯穿夹紧块(161)两侧的通孔(162)，通孔(162)的内壁顶部和底部均开设有盲孔(163)，盲孔(163)的孔底与弹簧(164)的一端固定连接，弹簧(164)的另一端与夹紧杆(165)的一侧固定连接，夹紧杆(165)呈弧形，且夹紧杆(165)靠近切片刀(6)的一侧厚度小于远离切片刀(6)一侧的厚度，且夹紧杆(165)位于通孔(162)的内部。
使用时，将人参穿过夹紧块(161)上的通孔(162)，当人参穿过夹紧块(161)时，会挤压通孔(162)内的弧形的夹紧杆(165)，从而使夹紧杆(165)压缩弹簧(164)，利用弹簧(164)的弹力，从而对人参进行夹紧，使人参固定，然后摇动L形的摇杆(21)，当摇杆(21)被摇动后会带动齿轮(11)和转盘(9)同时进行转动，当转盘(9)进行转动时，会带动固定块(10)进行转动，由于驱动杆(7)的配合，当固定块(10)围绕转盘(9)的圆心处进行转动时会带动滑轨(3)上的升降块(4)进行升降移动，当升降块(4)进行升降移动时会带动连杆(5)进行升降，从而使切片刀(6)进行升降，当切片刀(6)进行升降时会进行切割，并且，同时当齿轮(11)进行转动时，会带动齿杆(12)进行转动，当齿杆(12)进行转动时会通过传送带(14)带动从动轮(13)进行转动，当从动轮(13)进行转动时传送带(14)会带动移动块(15)进行移动，当移动块(15)进行移动时会带动夹紧装置(16)上的人参向切片刀(6)进行靠拢，从而对人参进行切片，从而达到使人参切片的厚度相同的效果。
综上所述：本实用新型通过设置转盘(9)，当转盘(9)进行转动时会带动固定块(10)进行转动，由于驱动杆(7)的配合，当固定块(10)围绕转盘(9)的圆心处进行转动时会带动滑轨(3)上的升降块(4)进行升降移动，当升降块(4)进行升降移动时会带动连杆(5)进行升降，从而使切片刀(6)进行升降，当切片刀(6)进行升降时会进行切割，从而对人参进行切片。
本实用新型通过设置齿轮(11)和齿杆(12)的配合，当齿轮(11)进行转动时会带动齿杆(12)进行转动，当齿杆(12)进行转动时会通过传送带(14)带动从动轮(13)进行转动，当从动轮(13)进行转动时传送带(14)会带动移动块(15)进行移动，当移动块(15)进行移动时会带动夹紧装置(16)上的人参向切片刀(6)进行靠拢，从而对人参进行切片，从而达到使人参切片的厚度相同的效果。
本实用新型通过设置夹紧装置(16)，通过夹紧块(161)、通孔(162)、盲孔(163)、弹簧(164)和夹紧杆(165)的配合，当人参插入夹紧块(161)上的通孔(162)中后，便会被盲孔(163)内的弹簧(164)和夹紧杆(165)的进行配合对人参进行夹紧。
本实用新通过转轴(8)和摇杆(21)配合，当摇动摇杆(21)时便会使转轴(8)进行转动，当转轴(8)进行转动时便会带动齿轮(11)和转盘(9)进行转动，当齿轮(11)和转盘(9)进行转动时便会使切片刀(6)进行上下移动，同时夹紧装置(16)推动人参向切片刀(6)的位置进行靠拢，从而对人参进行切片，从而使切片更加的方便轻松，同时切片均匀。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
