技术领域
本实用新型涉及充电桩技术领域，尤其涉及一种用于充电桩的升降装置。
背景技术
充电桩其功能类似于加油站里的加油机，可以固定在地面或者墙壁上，可以根据不同的电压等级为各种型号的电动汽车充电，充电桩一般提供常规充电和快速充电两种充电方式，人们可以使用特定的充电卡在充电桩提供的人机交互操作界面上刷卡使用，进行相应的充电方式、充电时间和费用数据打印等操作，但是传统的充电桩具有不可移动、难以升降等弊端，为此我们设计了一种用于充电桩的升降装置来解决以上问题。
实用新型内容
本实用新型的目的是为了解决不可移动、难以升降等弊端，而提出的一种用于充电桩的升降装置，其不仅能够使充电桩具有可移动性，而且使充电桩可以根据使用者的需要调节高度。
为了实现上述目的，本实用新型采用了如下技术方案：
一种用于充电桩的升降装置，包括充电桩体，所述充电桩体的内部设有升降腔，所述升降腔的顶部设有开口，所述升降腔相对的内侧壁上均设有支撑杆，两个所述支撑杆远离升降腔内侧壁的一端均固定连接有第一限位块，两个所述第一限位块之间滑动连接有升降杆，所述升降杆的上端固定连接有连接板，所述连接板的两端边缘处均转动连接有转动杆，两个所述转动杆远离连接板的一端分别转动连接有第一偏心轮和第二偏心轮，所述第一偏心轮位于第二偏心轮的左侧，所述第一偏心轮和第二偏心轮的外侧均设有环形齿条，两个所述环形齿条相互啮合，所述充电桩体的外侧壁上设有电机，所述电机的输出轴末端贯穿充电桩体的侧壁并延伸至升降腔内，所述电机的输出轴末端固定连接在第一偏心轮上，所述连接板的上端设有固定块，所述固定块的上端设有固定腔，所述固定腔的内底部设有蓄电池。
优选地，所述充电桩体的底部设有行走机构，所述行走机构为万向轮。
优选地，所述充电桩体的一端侧壁上固定有第二限位块，所述第二限位块远离充电桩体的一端设有限位槽。
优选地，所述充电桩体的上端边缘处设有转轴，所述转轴的一侧转动连接有第一档板，所述第一档板的上端设有固定槽，所述固定槽相对的内侧壁上均设有第三限位块，两个所述第三限位块远离固定槽内侧壁的一端均设有限位卡槽，两个所述限位卡槽之间滑动连接有第二档板。
优选地，所述第二档板的上端设有凸块。
优选地，所述固定块的两端外侧壁均贯穿设有螺纹限位杆，两个所述螺纹限位杆的一端均转动连接有限位板，所述蓄电池位于两个限位板之间。
本实用新型中，行走机构使其具有移动性，方便使用者根据自己的需要调换地理位置，当电机启动时，带动第一偏心轮和第二偏心轮转动，从而使两个转动杆和连接板进行移动，在两个第一限位块的作用下，连接板只能做上下往复运动，从而使蓄电池可以根据使用者的需要调整高度，两个螺纹限位杆和限位板对于蓄电池能够起到很好的限位效果，拉动凸块将第二档板放置在固定槽内，转动转轴，将第一档板和限位槽进行限位连接。本实用新型结构设计合理，操作简单，不仅能够使充电桩具有可移动性，而且使充电桩可以根据使用者的需要调节高度。
附图说明

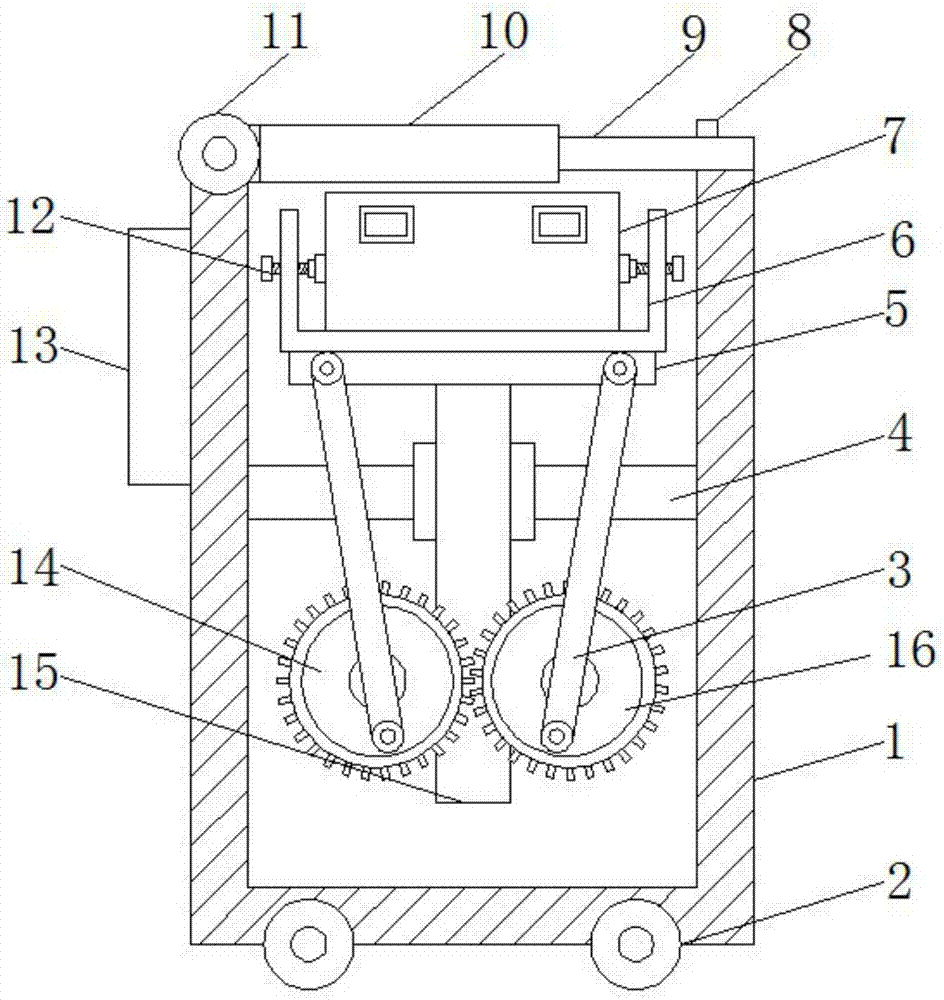

图1为本实用新型提出的一种用于充电桩的升降装置的结构示意图；
图2为本实用新型提出的一种用于充电桩的升降装置的第一档板和第二档板的连接示意图。
图中：1充电桩体、2行走机构、3转动杆、4支撑杆、5连接板、6固定块、7蓄电池、8凸块、9第二档板、10第一档板、11转轴、12螺纹限位杆、13第二限位块、14第一偏心轮、15升降杆、16第二偏心轮。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，一种用于充电桩的升降装置，包括充电桩体1，充电桩体1的内部设有升降腔，升降腔的顶部设有开口，升降腔相对的内侧壁上均设有支撑杆4，两个支撑杆4远离升降腔内侧壁的一端均固定连接有第一限位块，两个第一限位块之间滑动连接有升降杆15，升降杆15的上端固定连接有连接板5，连接板5的两端边缘处均转动连接有转动杆3，两个转动杆3远离连接板5的一端分别转动连接有第一偏心轮14和第二偏心轮16，第一偏心轮14位于第二偏心轮16的左侧，第一偏心轮14和第二偏心轮16的外侧均设有环形齿条，两个环形齿条相互啮合，充电桩体1的外侧壁上设有电机，电机的输出轴末端贯穿充电桩体1的侧壁并延伸至升降腔内，电机的输出轴末端固定连接在第一偏心轮14上，连接板5的上端设有固定块6，固定块6的上端设有固定腔，固定腔的内底部设有蓄电池7，当电机工作时，带动第一偏心轮14转动，从而使第二偏心轮16也会转动，在第一偏心轮14和第二偏心轮16的作用下，能够使连接板5和固定块6移动。
本实用新型中，充电桩体1的底部设有行走机构2，行走机构2为万向轮，方便使用者移动，充电桩体1的一端侧壁上固定有第二限位块13，第二限位块13远离充电桩体1的一端设有限位槽，充电桩体1的上端边缘处设有转轴11，转轴11的一侧转动连接有第一档板10，第一档板10的上端设有固定槽，固定槽相对的内侧壁上均设有第三限位块，两个第三限位块远离固定槽内侧壁的一端均设有限位卡槽，两个限位卡槽之间滑动连接有第二档板9，第二档板9的上端设有凸块8，方便使用者将第二档板9滑动，固定块6的两端外侧壁均贯穿设有螺纹限位杆12，两个螺纹限位杆12的一端均转动连接有限位板，蓄电池7位于两个限位板之间，能够起到限位的效果。
本实用新型中，行走机构2使其具有移动性，方便使用者根据自己的需要调换地理位置，当电机启动时，带动第一偏心轮14和第二偏心轮16转动，从而使两个转动杆3和连接板5进行移动，在两个第一限位块的作用下，连接板5只能做上下往复运动，从而使蓄电池7可以根据使用者的需要调整高度，两个螺纹限位杆12和限位板对于蓄电池7能够起到很好的限位效果，拉动凸块8将第二档板9放置在固定槽内，转动转轴11，将第一档板10和限位槽进行限位连接。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
