可折叠变形藤架

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:家居用品
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及景观绿化技术领域,具体涉及一种可折叠变形藤架。


背景技术

植物藤架是种植爬藤植物的一种依附工具,为金银花等攀援植物提供攀爬生长的环境,同时在城市中美化城市景观。植物藤架的形式多样,色彩不一,根据制作材料的不同,植物藤架也可以分为多种。花卉生产者或者养花人士可以根据攀援植物的特性选用花盆。

目前植物藤架的功能较单一,大部分为单纯美化环境,有一些在美化环境的同时在藤架下方设置座椅可兼顾解决遮荫问题,但在冬季又无法兼顾服务有晒太阳需求的人群,所以需要一种多功能可根据个人需求进行功能变化的植物藤架。


实用新型内容

本实用新型的目的在于提供一种可以个人需求自由变换,根据周围环境的变化切换景观模式,满足不同人群的需求,保证花卉正常生长的可折叠变形藤架。

本实用新型解决上述技术问题的技术方案如下:可折叠变形藤架,包括内部为中空结构的固定底座以及分别转动连接在所述固定底座上端的第一支架组件和第二支架组件;

所述固定底座内部设置有主水管,所述主水管外接有供水组件,所述第一支架组件和第二支架组件内部均具有空腔,所述第一支架组件和第二支架组件的空腔内均设置有与所述主水管连接的分支水管,所述分支水管的端部连接有喷水组件;

所述第一支架组件和第二支架组件均包括转动连接在固定底座上端的固定杆以及与所述固定杆铰接的调节杆,所述喷水组件设置在所述调节杆端部。

进一步,所述分支水管包括与所述主水管连接的固定水管以及连接所述固定水管上的可调水管,所述固定水管位于所述固定杆内,所述可调水管位于所述调节杆内。

进一步,所述调节杆包括外杆以及与所述外杆连接的内杆,所述外杆内部具有空腔,所述内杆置于所述外杆的空腔内且沿所述外杆的空腔滑动,所述外杆上设置有用于固定内杆滑动的限位件,所述喷水组件设置在所述内杆的端部。

进一步,所述可调水管包括连接在所述固定杆内固定管上的直线水管段以及连接在所述直线水管段上的弯曲水管段,所述弯曲水管段远离直线水管段的端部与所述喷水组件连接。

进一步,所述喷水组件包括具有进水孔的分流盘以及呈圆周分布连通在所述分流盘上的喷嘴,所述进水孔与所述可调水管的弯曲水管段连接。

进一步,所述固定底座的底端设置有加强件,所述加强件的下端为锥形结构。

进一步,所述固定底座的下端设置有支撑板,所述支撑板为三角形结构。

进一步,所述供水组件包括水箱以及与所述水箱连接的水泵,且所述水泵的出水口与所述固定底座内的主水管连接。

本实用新型具有以下有益效果:本实用新型所提供的可折叠变形藤架,使用者可根据需要或周围环境的变化,通过第一支架组件和第二支架组件实现对藤架整体的高度及角度的调节度,从而满足不同人群的遮阴及景观欣赏需求,使用性能好;通过调节杆的伸缩变化,可根据需要变化藤架的长度,且通过调节水管能够在调节杆的长度调节时而产生相应的长度变化,保证对藤架上藤蔓供水浇灌的可靠性;通过喷射组件的特有结构,可使得对藤蔓浇灌时呈现圆周状浇灌状态,保证浇灌的均匀性,提高藤架上藤蔓的生长环境,


附图说明

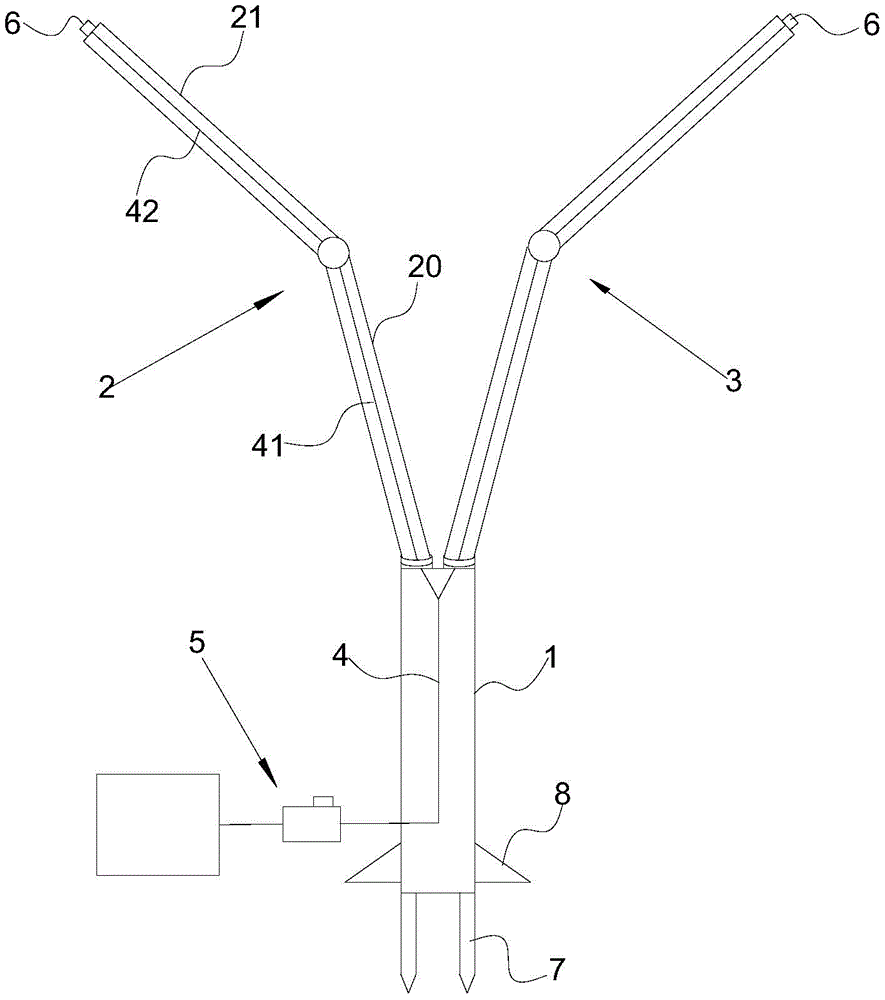

图1为本实用新型结构示意图;

图2为本实用新型中调节杆结构示意图;

图3为本实用新型中可调水管结构示意图;

图4为本实用新型中喷水组件结构示意图;

图1至图4中所示附图标记分别表示为:1-固定底座,2-第一支架组件,3-第二支架组件,4-主水管,5-供水组件,6-喷水组件,20-固定杆,21-调节杆,41-固定水管,42-可调水管,210-外杆,211-内杆,212-限位件,420-直线水管段,421-弯曲水管段,61-进水孔,62-分流盘,63-喷嘴,7-加强件,8-支撑板。


具体实施方式

以下结合附图对本实用新型的原理和特征进行描述,所举实例只用于解释本实用新型,并非用于限定本实用新型的范围。

如图1所示,可折叠变形藤架,包括内部为中空结构的固定底座1以及分别转动连接在固定底座1上端的第一支架组件2和第二支架组件3。固定底座1为藤架整体的支撑部件,第一支架组件2和第二支架组件3为藤蔓生长的载体,藤蔓沿第一支架组件2和第二支架组件3的方向延伸生长。对于在不同季节、不同天气及下,使用者可根据自身情况将第一支架组件2或第二支架组件3和底座之间的转动一定的角度,实现该藤架上的藤蔓遮阴或日晒功能,满足不同人群的需求,操作便捷,方便可靠,固定底座的顶端设置有轴承,且通过轴承与第一支架、第二支架之间实现转动连接。

固定底座1内部设置有主水管4,主水管4外接有供水组件5,第一支架组件2和第二支架组件3内部均具有空腔,第一支架组件2和第二支架组件3的空腔内均设置有与所述主水管4连接的分支水管,所述分支水管的端部连接有喷水组件6。

供水组件5、主水管4及分支水管构成整体浇灌系统,其中供水组件5包括水箱以及与所述水箱连接的水泵,且所述水泵的出水口与所述固定底座1内的主水管4连接。在需要浇灌时,开启水泵,水泵将水箱中的水体抽取至主水管4进而输送至分支水管,最终由喷射组件喷出,对藤架上的藤蔓进行浇灌,方便快捷。该藤架的既为藤蔓生长提供良好支撑,有提供良好的浇灌。

第一支架组件2和第二支架组件3均包括转动连接在固定底座1上端的固定杆20以及与固定杆20铰接的调节杆21,喷水组件6设置在所述调节杆21端部。调节杆21可绕固定杆20实现一定角度的转动,实现藤架整体高度的调节,通过调节杆21自身的伸缩性能实现藤架延伸长度的调节,使用者可根据需要对调节杆21进行调节,满足使用需要。

为了提高调节杆21的使用性能,本实用新型中,调节杆21包括外杆210以及与外杆210连接的内杆211,外杆210内部具有空腔,内杆211置于所述外杆210的空腔内且沿外杆210的空腔滑动,外杆210上设置有用于固定内杆211滑动的限位件212,喷水组件6设置在所述内杆211的端部。当需要进行调节杆21调节时,只需将内杆211沿外杆210滑动伸出或缩回即可,当到达适当位置,通过限位件212拧紧固定,该固定件可采用螺栓或定位销,其操作简单,方便快捷。

在调节杆21进行调节时,为了保证供水的可靠性,本实用新型中,分支水管包括与所述主水管4连接的固定水管41以及连接固定水管41上的可调水管42,固定水管41位于固定杆20内,可调水管42位于调节杆21内。可调水管42包括连接在固定杆20内固定管上的直线水管段420以及连接在直线水管段420上的弯曲水管段421,弯曲水管段421远离直线水管段420的端部喷水组件6连接。弯曲水段管呈现螺旋状结构,其整体具有一定的弹性强度,当调节杆21延伸调节时,带动其内部的弯曲水管段421向调节杆21延伸方向产生一定形变,可靠的保证供水的顺畅性。

为了提高对藤架上藤蔓的浇灌效果,本实用新型中,喷水组件6包括具有进水孔61的分流盘62以及呈圆周分布连通在分流盘62上的喷嘴63,进水孔61与可调水管42的弯曲水管段421连接。分流盘62内部为中空结构,喷嘴63为四个且均分位在分流盘62上,该喷嘴63采用螺旋喷嘴,其喷射效果好,通过螺旋喷嘴将水体由直线型转换为散雾型,保证对藤蔓浇灌均匀性。

为了提高藤架的固定安装效果,本实用新型中,固定底座1的底端设置有加强件7,加强件7的下端为锥形结构,固定底座1的下端设置有支撑板8,支撑板8为三角形结构。加强件7为管状结构,下端的锥形结构便于加强件7整体能可靠的插入至地下更深处,保证安装稳定可靠性。支撑板8用于对固定底座1的侧面进行支撑固定,防止倾倒。

以上所述仅为本实用新型的较佳实施例,并不用以限制本实用新型,凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
