一种可折叠的家庭用推车

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:家居用品
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型属于推车技术领域,具体涉及到一种可折叠的家庭用推车。


背景技术

手推车是以人力推、拉的搬运车辆,它是一切车辆的始祖。虽然手推车物料搬运技术不断发展,但手推车仍作为不可缺少的搬运工具而沿用至今。手推车在生产和生活中获得广泛应用是因为它造价低廉、维护简单、操作方便、自重轻,能在机动车辆不便使用的地方工作,在短距离搬运较轻的物品时十分方便。

现在很多人喜欢上网购物,购买一些体积较大的物品后,如何将大体积或者重量较大的快递箱搬运回家是一件很麻烦的事,尤其是对于一些单身女性或者学生群体。因此,有很多人会选择购买一个家庭版的推车,在搬运大件或重量较大的物品时用推车辅助搬运,这样既可以节省大量的体力,又方便快捷。但是现有的推车一般体积较大,加上其使用频率较少,在不使用时很占空间,不利于存放,而且现有的推车自身重量较大,对于一些女性来说,使用起来很费力。


实用新型内容

针对上述不足,本实用新型提供一种可折叠的家庭用推车,该推车可有效解决现有的推车存在体积大,重量大的问题。

为实现上述目的,本实用新型解决其技术问题所采用的技术方案是:一种可折叠的家庭用推车,包括承重管和连接杆,连接杆设置有两根,连接杆设置于承重管两端并与承重管活动连接,承重管两端还设置有滚轮,连接杆端部设置有伸缩管,伸缩管与连接杆铰接,伸缩管上设置有支撑杆,支撑杆与伸缩管铰接,连接杆上设置有固定扣,支撑杆另一端与固定扣可拆卸连接。

采取上述方案所产生的有益效果为:连接杆和承重管之间形成一个平面,用于放置大件的物品,伸缩管作为手扶的推杆,方便将该折叠车进行推行,伸缩管与连接杆之间通过支撑杆进行固定,三者之间形成一个稳定的三角形结构,在推动伸缩管进行推行的时候不变形。支撑杆与连接杆之间为可拆卸连接,与伸缩管之间为铰接,使用后将支撑杆从连接杆上取下,并转动,使其与伸缩管平行,然后再将伸缩管转动,使其与连接杆平行,便可实现减小推车体积的目的,而且,该推车的大部分部件为中空的结构,具有重量小的优点。伸缩管设置有两节管径逐渐减小的管体,分别为第一管体和第二管体,第一管体上部设置有通孔,第二管体上下两端与通孔对应的位置分别设置有卡钮,卡钮贯穿第二管体的管壁,卡钮通过弹簧与第二管体对侧的管壁连接,卡钮设置于通孔内,用于固定第一管体与第二管体的位置,使用时,按压通孔处的卡钮,同时向上拉动第二管体,直到第二管体下部的卡钮进入通孔内,便可实现拉长伸缩管的目的,收回伸缩管的操作与该操作相似,在按压卡钮的同时向下推动第二管体即可,该结构与皮箱的伸缩管的结构相同。

进一步地,连接杆上设置有卡槽和用于将卡槽闭合的挡片。

进一步地,承重管两端设置有固定柱,连接杆和承重管之间通过固定柱进行连接。

采取上述方案所产生的有益效果为:挡片的一端与连接杆铰接,另一端设置有通孔或固定槽,连接杆上与通孔或固定槽对应的位置设置有凸柱,通过以上结构,挡片便可实现开合,承重管两端设置有固定柱,固定柱上端螺纹连接有螺母,使用时,打开挡片,将固定柱插入卡槽内,再将挡片闭合,便将固定柱固定在卡槽内,最后根据需要调节螺母,使连接杆与承重管之间的连接更加牢固;当不使用时,只需打开挡片,取下承重管,然后将所有的承重管用绳子等物品进行捆绑,便可进一步的缩小该推车的体积。通过上述结构将推车设计成可拆卸的,拆卸后进行收纳,具有体积小的优点,而且,该推车还具有拆卸操作简单方便的优点。

进一步地,承重管包括第一称承重管和设置于第一承重管之间的第二承重管,第一承重管设置有两根,分别设置于连接杆的两端,两根第一承重管分别与连接杆的端部铰接。

采取上述方案所产生的有益效果为:其中一根第一承重管的左端与连接杆的前端铰接,另一根第一承重管的右端与连接杆的后端铰接,其中第二承重管设置有2根,折叠收纳时,该推车可拆卸成4部分,第一部分为一根第一承重管、一根连接杆和一根伸缩管折叠成的整体,第二和第三部分分别为独立的第二承重管,第四部分为一根连接杆、一根第一承重管、一根伸缩管和一根横管折叠成的整体,折叠后,这四部分的长度基本一致,将其用绳体捆绑即可。

进一步地,其中一根第一承重管上设置有条形开口和挂钩,其中部设置有长杆和发条,发条的内端与长杆固定连接,发条外端固定连接有底板片,底板片上固定连接有固定圈,固定圈凸出于条形开口,另一根第一承重管上也设置有挂钩。

采取上述方案所产生的有益效果为:挂钩的位置与固定圈的位置为对应设置的,长杆与第一承重管为固定连接,长杆设置于第一承重管的中部,底板片的一端从条形开口处伸出,未使用时,底板片在发条的作用下收纳于第一承重管内,当搬运一些小件物品时,为了防止物品掉落,可将底板片向外拉伸,然后通过固定圈固定于另一根第一承重管上的挂钩上,底板片便平铺与承重管上,此时推车的底部为平面的结构,放置小件物品后不易掉落;当需要将推车进行收纳时,按照上述操作进行摆放,然后拉出底板片使其包覆在所有的部件外部,缠绕一圈后将固定圈固定在该第一承重管上的挂钩上,便可实现将推车收纳的目的,避免出现倒出寻找捆绑绳的麻烦。

进一步地,其中一根伸缩管端部设置有横管,横管与伸缩管铰接,横管端部设置有固定钩,另一根伸缩管端部设置有凹槽,凹槽内设置有固定组件,固定组件用于将固定钩固定。

采取上述方案所产生的有益效果为:横管打开后,将其上设置的固定钩插入凹槽内,通过固定组件进行固定,使用时,通过推动横管加工推车向前推行,使用起来更加方便。

进一步地,固定组件包括锁紧钩和弹簧,锁紧钩为L型结构,L型的短轴设置于凹槽内,锁紧钩通过弹簧与伸缩管的内壁连接,锁紧钩L型长轴的自由端凸出于伸缩管,锁紧钩还与伸缩管铰接。

采取上述方案所产生的有益效果为:固定钩也为L形结构,锁紧钩的L型的短轴设置为直角三角形,三角形的斜边与固定钩相对应,方便固定钩插入凹槽内,锁紧钩短轴的上部设置有弹簧,弹簧与伸缩管连接,使用时将固定钩插入凹槽内,当固定钩与锁紧钩的斜面接触时,在固定钩的推力下,将锁紧钩上的弹簧压缩,锁紧钩与固定钩之间相互卡合,便可实现将横管固定的目的;使用完成后,向下按压暴露在伸缩管外部的锁紧钩,锁紧钩的L型短轴端便向上抬起,此时锁紧钩和固定钩之间便不再互相卡合,将固定钩取出。该设计操作简单、方便、快捷,而且固定效果好。

进一步地,滚轮设置于第一承重管的两端,并与第一承重管可拆卸连接。

采取上述方案所产生的有益效果为:滚轮设置有4个,分别设置于第一承重管的两端,滚轮与第一承重管之间为可拆卸连接的,可根据需要更换更大直径的滚轮,该设计更加人性化,可满足日常的使用需要。

综上所述,本实用新型具有以下优点:

1、该推车中设置有承重管和连接杆,承重管和连接杆之间型成稳定的结构,相当于常规推车的底板,可用于放置大件的物品,不存在物品掉落的情况,连接杆上铰接有伸缩管,伸缩管与连接杆之间还设置有支撑杆,使得连接杆、承重管和伸缩管之间形成三角形的稳定结构,提高推车的稳定性;伸缩管上铰接有横管,横管通过固定钩和固定组件进行固定,方便使用者手扶,提高使用的舒适性。该推车由多根空心的承重管和和伸缩管等组成,空心结构,可降低推车的重量,方便使用,而且,该推车各部件之间为铰接或者可拆卸连接,使用完成后可折叠成很小的体积,便于收纳。

2、第一承重管内设置有发条和底板片,底板片上设置有固定圈,当搬运小件物品时,将底板片拉出并固定在另一根第一承重管上设置的挂钩上,将底板片进行固定即可,此时,推车用于装物品的位置为一个平面,不存在物品掉落的问题,而且,使用结束后进行收纳时,拉伸出底板片,用其将折叠后的推车包裹住,并将固定圈固定在该第一承重管上的挂钩上即可,该设计可避免使用者临时找不到捆绑用的绳体的现象,提高操作的方便性。


附图说明

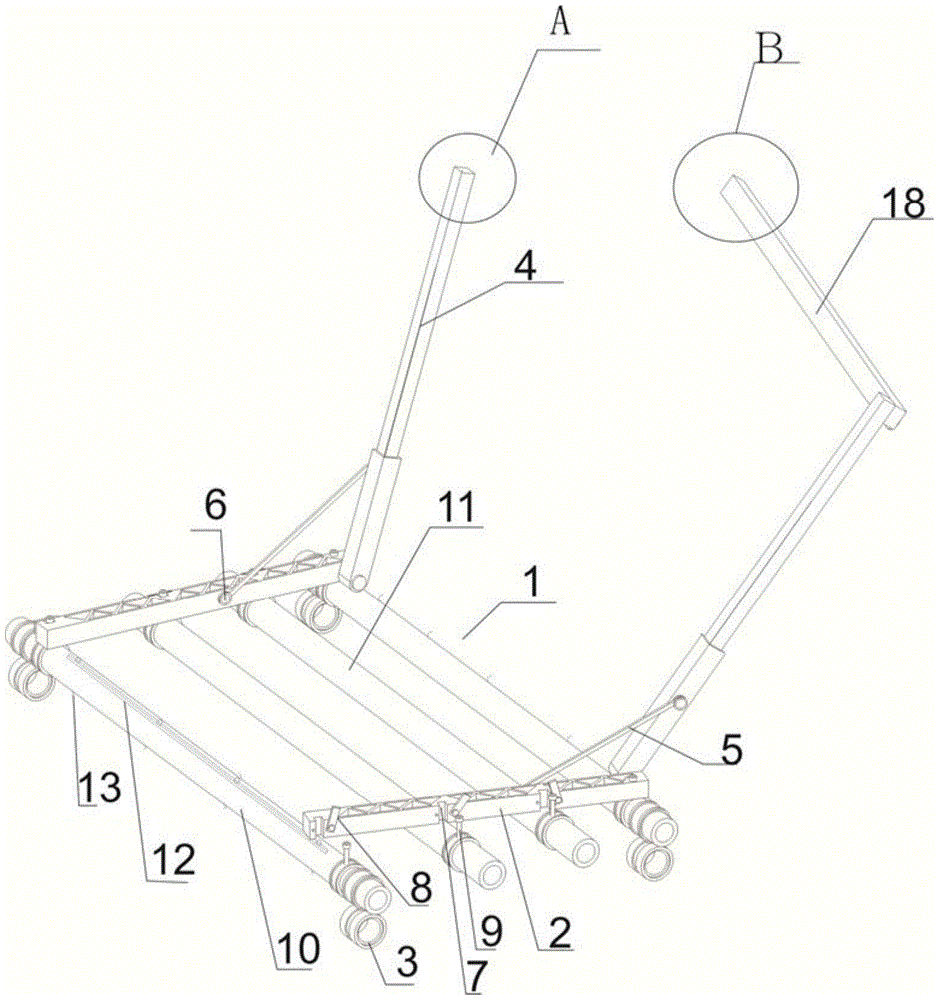

图1为该推车的结构示意图;

图2为该推车折叠后的结构示意图;

图3为A部的放大图;

图4为B部的放大图;

图5为第一承重管的切面示意图;

其中,1、承重管;2、连接杆;3、滚轮;4、伸缩管;5、支撑杆;6、固定扣;7、卡槽;8、挡片;9、固定柱;10、第一承重管;11、第二承重管;12、条形开口;13、挂钩;14、长杆;15、发条;16、底板片;17、固定圈;18、横管;19、固定钩;20、凹槽;21、锁紧钩。


具体实施方式

下面结合附图对本实用新型的具体实施方式做详细的说明。

本实用新型的一个实施例中,如图1-5所示,提供了一种可折叠的家庭用推车,包括承重管1和连接杆2,连接杆2设置有两根,连接杆2设置于承重管1两端并与承重管1活动连接,优化地,连接杆2上设置有卡槽7和用于将卡槽7闭合的挡片8,优化地,承重管1两端设置有固定柱9,连接杆2和承重管1之间通过固定柱9进行连接,优化地,承重管1包括第一称承重管10和第二承重管11,第一承重管10设置有两根,分别设置于连接杆2的两端,两根第一承重管10分别与连接杆2的端部铰接,优化地,其中一根第一承重管10上设置有条形开口12和挂钩13,其中部设置有长杆14和发条15,发条15的内端与长杆14固定连接,发条15外端固定连接有底板片16,底板片16上固定连接有固定圈17,固定圈17凸出于条形开口12,另一根第一承重管10上也设置有挂钩13,承重管1两端还设置有滚轮3,优化地,滚轮3设置于第一承重管10的两端,并与第一承重管10可拆卸连接,连接杆2端部设置有伸缩管4,伸缩管4与连接杆2铰接,伸缩管4上设置有支撑杆5,支撑杆5与伸缩管4铰接,连接杆2上设置有固定扣6,支撑杆5另一端与固定扣6可拆卸连接。优化地,其中一根伸缩管4端部设置有横管18,横管18与伸缩管4铰接,横管18端部设置有固定钩19,另一根伸缩管4端部设置有凹槽20,凹槽20内设置有固定组件,固定组件用于将固定钩19固定。优化地,固定组件包括锁紧钩21和弹簧22,锁紧钩21为L型结构,L型的短轴设置于凹槽20内,锁紧钩21通过弹簧22与伸缩管4的内壁连接,锁紧钩21L型长轴的自由端凸出于伸缩管4,锁紧钩21还与伸缩管4铰接。

该推车的使用方法如下:首先向下按压锁紧钩21,断开横管18与伸缩管4之间的连接,然后将横管18沿铰接轴旋转,使其与伸缩管4平行,在分别将伸缩管4沿着铰接轴旋转,使其与连接杆2平行,然后在打开挡片8,使固定柱9从卡槽7内取出,此时推车便被拆分成4个部分,将连接杆2沿着铰接轴旋转,使其与第一承重管10平行,便得到了长度相似的4个部分,最后拉出第一承重管10内的底板片16,将其绕着这4部分部件一圈,将这4个部分包裹住,然后将底板片16边缘设置的固定圈17挂在挂钩13上即可,便实现了收纳的目的,收纳后的体积很小,方便存放和搬运。

使用时,根据搬运物体体积的大小,可拉出底板片16,通过固定圈17将其挂在另一根第一承重管10上设置的挂钩13上,便可将推车底部相邻的承重管1之间的缝隙填补,小件物品便不会掉落。

虽然结合附图对本实用新型的具体实施方式进行了详细地描述,但不应理解为对本专利的保护范围的限定。在权利要求书所描述的范围内,本领域技术人员不经创造性劳动即可作出的各种修改和变形仍属本专利的保护范围。
