技术领域
本实用新型涉及土木工程机械设备领域，具体为一种易于清洗的土木工程用分类筛沙机。
背景技术
分类筛沙机是对沙子等细料进行不同粒径分类的一种土建类机械设备，以满足不同施工对沙子等细料的需求，应用于各种建筑施工现场。沙子等细料作为建筑原材料，在土木工程施工现场的应用非常频繁。由于不同施工作业对沙子等细料粒径的需求不同，就需要人工使用筛沙设备对其筛类。该分类筛沙机可以实现沙子快速分类，并且很大程度上减少了人工劳动量，该分类筛沙机自带滚轮，方便不同地点施工作业的使用，现有的分类筛沙机都是采用人工清洗，较为麻烦。
实用新型内容
(一)解决的技术问题
本实用新型的目的在于提供一种易于清洗的土木工程用分类筛沙机，以解决上述背景技术中提出的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种易于清洗的土木工程用分类筛沙机，本实用新型公开了一种易于清洗的土木工程用分类筛沙机，包括箱体，所述箱体的顶部安装有进料口，所述进料口的两侧均安装有清洗箱，所述箱体的底部安装有若干个出料口，所述箱体安装在支架上，所述箱体的两侧均安装有第一电动推杆，所述箱体上安装有箱门，所述箱门上安装有控制面板,所述控制面板上安装有显示屏,所述显示屏的一侧安装有操作按钮，所述控制面板的内部安装有电路主板,所述电路主板上安装有单片机,所述箱体的顶部内壁安装有固定架，所述固定架的底部安装有喷头，所述喷头通过连接管与清洗箱连接，所述箱体的内部安装有框架。
进一步的，所述清洗箱的内部安装有水箱，所述水箱的底部安装有高压水泵，所述高压水泵通过第一水管与水箱连接，所述高压水泵的底部通过第二水管与连接管连接，所述第二水管上安装有第一电磁阀，所述水箱的一侧安装有风机,所述风机的出风口处安装有电热丝，所述风机的底部安装有出风管，所述出风管的底端与连接管连接，所述出风管上安装有第二电磁阀，所述高压水泵、第一电磁阀、第二电磁阀、风机和电热丝均与单片机电性连接。
进一步的，所述框架的内部两侧均安装有推板，所述推板的底部安装有毛刷,所述推板的一侧与第一电动推杆通过焊接固定，所述框架的一侧安装有第二电动推杆，所述框架的底部安装有若干个筛板，所述筛板上镶嵌有筛网，所述筛板的一端安装有固定块，所述固定块的一端与第二电动推杆通过焊接固定，所述第二电动推杆与单片机电性连接。
进一步的，所述第一电动推杆、显示屏和操作按钮均与单片机电性连接，所述单片机型号为AT89S51。
进一步的，所述第一电动推杆由驱动电机、减速齿轮、螺杆、螺母、导套、推杆、滑座、弹簧、外壳、涡轮和微动控制开关组成。
进一步的，所述箱门与箱体通过铰链活动连接。
(三)有益效果
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型沙子通过进料口进入箱体内，通过操控操作按钮使单片机控制第一电动推杆和第二电动推杆工作，第一电动推杆带动推板运动，便于将沙子均匀摊在框架内，第二电动推杆带动筛板前后运动，便于将筛选沙子，通过不同出料口进行出料，方便筛选和收集，。
2、本实用新型箱体上安装有箱门，箱门上安装有控制面板,控制面板上安装有显示屏,显示屏的一侧安装有操作按钮，控制面板的内部安装有电路主板,电路主板上安装有单片机,箱体的顶部内壁安装有固定架，固定架的底部安装有喷头，使用者通过操控操作按钮使单片机控制高压水泵工作，高压水泵将水通过喷头喷出，便于清洗筛网。
3、本实用新型框架的内部两侧均安装有推板，推板的底部安装有毛刷,推板的一侧与第一电动推杆通过焊接固定，框架的一侧安装有第二电动推杆，框架的底部安装有若干个筛板，筛板上镶嵌有筛网，推板的底部安装有毛刷，便于清洁筛网，防止沙子堵塞筛网。
4、本实用新型水箱的一侧安装有风机,风机的出风口处安装有电热丝，风机的底部安装有出风管，出风管的底端与连接管连接，出风管上安装有第二电磁阀，高压水泵、第一电磁阀、第二电磁阀、风机和电热丝均与单片机电性连接，通过操控操作按钮使单片机控制电热丝和风机工作，便于通过喷头对箱体进行烘干，防止生锈。
5、本实用新型第一电动推杆由驱动电机、减速齿轮、螺杆、螺母、导套、推杆、滑座、弹簧、外壳、涡轮和微动控制开关组成，箱门与箱体通过铰链活动连接，易于打开。
附图说明

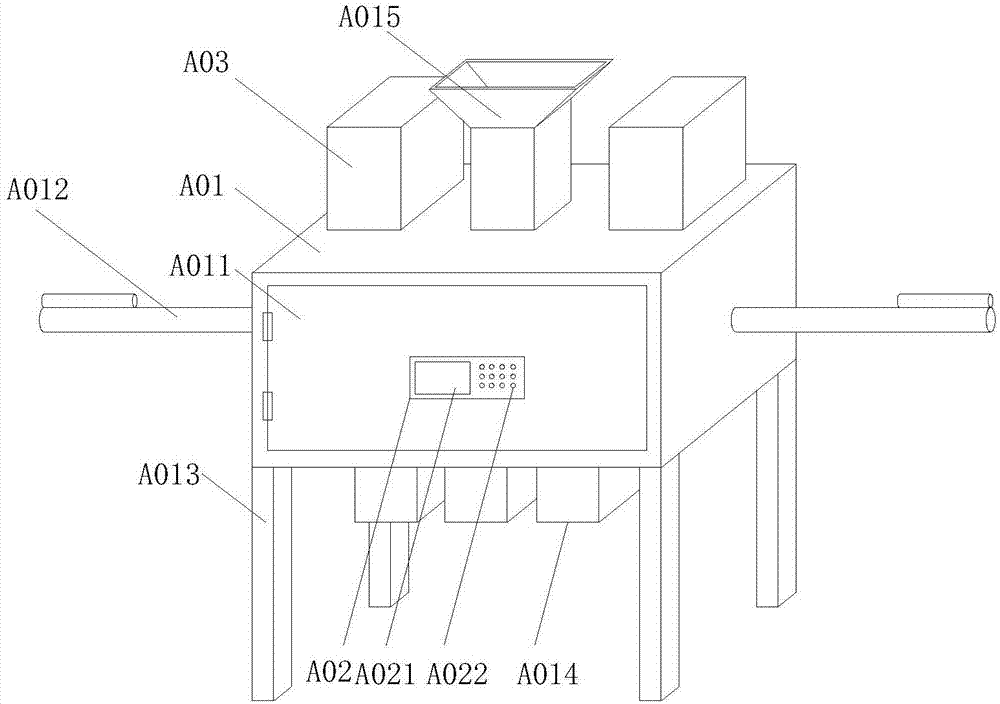

图1是本实用新型的整体结构示意图；
图2是本实用新型的整体结构剖视图；
图3是本实用新型的框架俯视图；
图4是本实用新型的控制面板内部结构示意图；
图5是本实用新型的清洗箱内部结构示意图；
附图标记中：A01-箱体；A011-箱门；A012-第一电动推杆；A013-支架；A014-出料口；A015-进料口；A016-连接管；A017-固定架；A018-喷头；A02-控制面板；A021-显示屏；A022-操作按钮；A023-电路主板；A024-单片机；A03-清洗箱；A031-水箱；A032-第一水管；A033-第一水管；A034-第一电磁阀；A035-第二水管；A036-出风管；A037-第二电磁阀；A038-风机；A04-框架；A041-推板；A042-毛刷；A043-筛板；A044-筛网；A045-第二电动推杆；A046-固定块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-5，本实用新型提供一种技术方案：一种易于清洗的土木工程用分类筛沙机，包括箱体A01，箱体A01的顶部安装有进料口A015，进料口A015的两侧均安装有清洗箱A03，箱体A01的底部安装有若干个出料口A014，箱体A01安装在支架A013上，箱体A01的两侧均安装有第一电动推杆A012，箱体A01上安装有箱门A011，箱门A011上安装有控制面板A02,控制面板A02上安装有显示屏A021,显示屏A021的一侧安装有操作按钮A022，控制面板A02的内部安装有电路主板A023,电路主板A023上安装有单片机A024,箱体A01的顶部内壁安装有固定架A017，固定架A017的底部安装有喷头A018，喷头A018通过连接管A016与清洗箱A03连接，箱体A01的内部安装有框架A04，清洗箱A03的内部安装有水箱A031，水箱A031的底部安装有高压水泵A032，高压水泵A032通过第一水管A033与水箱A031连接，高压水泵A032的底部通过第二水管A035与连接管A016连接，第二水管A035上安装有第一电磁阀A034，水箱A031的一侧安装有风机A038,风机A038的出风口处安装有电热丝，风机A038的底部安装有出风管A036，出风管A036的底端与连接管A016连接，出风管A036上安装有第二电磁阀A037，高压水泵A032、第一电磁阀A034、第二电磁阀A037、风机A038和电热丝均与单片机A024电性连接，便于清洗，框架A04的内部两侧均安装有推板A041，推板A041的底部安装有毛刷A042,推板A041的一侧与第一电动推杆A012通过焊接固定，框架A04的一侧安装有第二电动推杆A045，框架A04的底部安装有若干个筛板A043，筛板A043上镶嵌有筛网A044，筛板A043的一端安装有固定块A046，固定块A046的一端与第二电动推杆A045通过焊接固定，第二电动推杆A045与单片机A024电性连接，便于分类筛选，第一电动推杆A012、显示屏A021和操作按钮A022均与单片机A024电性连接，单片机A024型号为AT89S51，便于信号传输，第一电动推杆A012由驱动电机、减速齿轮、螺杆、螺母、导套、推杆、滑座、弹簧、外壳、涡轮和微动控制开关组成，便于做直线往复运动，箱门A011与箱体A01通过铰链活动连接，易于打开。
工作原理：工作时，沙子通过进料口A015进入箱体A01内，通过操控操作按钮A022使单片机A024控制第一电动推杆A012和第二电动推杆A045工作，第一电动推杆A012带动推板A041运动，便于将沙子均匀摊在框架A04内，第二电动推杆A045带动筛板A043前后运动，便于将筛选沙子，通过不同出料口A014进行出料，方便筛选和收集，通过操控操作按钮A022使单片机A024控制高压水泵A032工作，高压水泵A032将水通过喷头A018喷出，便于清洗筛网A044，推板A041的底部安装有毛刷A042，便于清洁筛网，防止沙子堵塞筛网A044，通过操控操作按钮A022使单片机A024控制电热丝和风机A038工作，便于通过喷头A018对箱体A01进行烘干，防止生锈，箱门A011与箱体A01通过铰链活动连接，易于打开。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
