技术领域
实用新型涉及割草机技术领域，具体为一种割草机
背景技术
割草机又称除草机、剪草机、草坪修剪机等。割草机是一种用于修剪草坪、植被等的机械工具。
但是目前的割草机存在不舒适，费力，使用不便捷，除草效率低，通用性差的问题。
因此实用新型一种割草机十分必要。
实用新型内容
实用新型的目的在于提供一种割草机，以解决上述背景技术中提出的不舒适，费力，使用不便捷，除草效率低，通用性差的问题。
为实现上述目的，实用新型提供如下技术方案：包括油箱、引擎、输液管、握把、第一开关、卡扣、外壳体、防震垫、背垫、背带、刀片组装置、第一电动伸缩杆、第二电动伸缩杆、弯管、第二开关、第一刀片、滑轮组、钢丝绳、支撑架、消声器、高耐磨提块、保护架、高压包、化油器、油箱盖、第三刀片、第一转轴、第一卡盘、第二卡盘、第二转轴和第二刀片，所述油箱表面固定连接有背垫；所述背垫固定连接有背带；所述油箱上设置有引擎；所述油箱的中心位置处固定连接有输液管；所述输液管的另一端固定连接有握把；所述握把上设置有开关；所述握把的另一端固定连接有第一电动伸缩杆；所述第一电动伸缩杆上设置有卡扣；所述第一电动伸缩杆的端部固定连接有外壳体；所述外壳体固定连接有弯管；所述弯管固定连接有刀片组装置；所述油箱的底部固定连接有防震垫；所述握把上固定连接有第二电动伸缩杆；所述第二电动伸缩杆固定连接有支撑架；所述支撑架固定连接有第一刀片；所述第一刀片上固定连接有钢丝绳；所述支撑架上固定连接有滑轮组；所述滑轮组圆周连接有钢丝绳；所述油箱上设置有消声器；所述油箱的中心位置处固定连接有高耐磨提块；所述防震垫上端固定连接有保护架；所述油箱内部设置有高压包；所述高压包固定连接化油器；所述油箱的进油口处设置有油箱盖；所述刀片组装置包括第三刀片、第一转轴、第一卡盘、第二卡盘、第二转轴和第二刀片；所述第一卡盘中心位置处设置有第一转轴；所述第一卡盘上圆周设置有若干第三刀片；所述第二卡盘中心位置处设置有第二转轴；所述第二卡盘上设置有若干第二刀片。
优选的，所述第一开关和第二开关分别设置有三个触点。
优选的，所述第一卡盘上圆周设置有至少十个第三刀片；所述第二卡盘上圆周设置有至少十个第二刀片。
优选的，所述背垫固定连接有两根背带；所述背带内部设置有海绵。
与现有技术相比，实用新型的有益效果是：
1、该割草机，通过设置有油箱表面固定连接有背垫；背垫固定连接有背带，背带内部设置有海绵，当人们利用该装置进行除草时，可以把该装置用背带背起来，由于背带内部设置有海绵，避免了背带勒人们的肩膀，造成很不舒服的感觉，并且把油箱背在背部比较省力。
2、该割草机，通过设置有握把的另一端固定连接有第一电动伸缩杆；第一电动伸缩杆上设置有卡扣；并且在第一电动伸缩杆的端部固定连接有外壳体；外壳体固定连接有弯管；弯管固定连接有刀片组装置，并且在握把上固定连接有第二电动伸缩杆；第二电动伸缩杆固定连接有支撑架；支撑架固定连接有第一刀片，当人们在庄稼地里进行除草时，就用握把上固定连接有第二电动伸缩杆；在第二电动伸缩杆固定连接有支撑架；并且在支撑架固定连接有第一刀片，这样可以保护庄稼苗，当人们在草坪上除草时，可以用握把的另一端固定连接有第一电动伸缩杆；在第一电动伸缩杆上设置有卡扣；并且在第一电动伸缩杆的端部固定连接有外壳体；外壳体固定连接有弯管；弯管固定连接有刀片组装置，进行除草，进行大面积除草，适合不同场地进行除草，通用性比较强。
3、该割草机，通过设置有刀片组装置包括第三刀片、第一转轴、第一卡盘、第二卡盘、第二转轴和第二刀片；第一卡盘中心位置处设置有第一转轴；并且在第一卡盘上圆周设置有若干第三刀片；第二卡盘中心位置处设置有第二转轴；在第二卡盘上设置有若干第二刀片，当人们在草坪上除草时，可以同时用第三刀片和第二刀片进行除草，除草效率比较快。
4、该割草机，通过设置有握把的另一端固定连接有第一电动伸缩杆，并且在握把上固定连接有第二电动伸缩杆，在握把上设置有开关，在第一开关和第二开关分别设置有三个触点，当对不同高度的场地进行除草时，可以用第二开关对第一电动伸缩杆和第二电动伸缩杆进行长度调节，当对不同大小的草进行除去的时候，可以用第一开关进行动力调节，对不同大小的草都可以去除，使用比较便捷。
附图说明

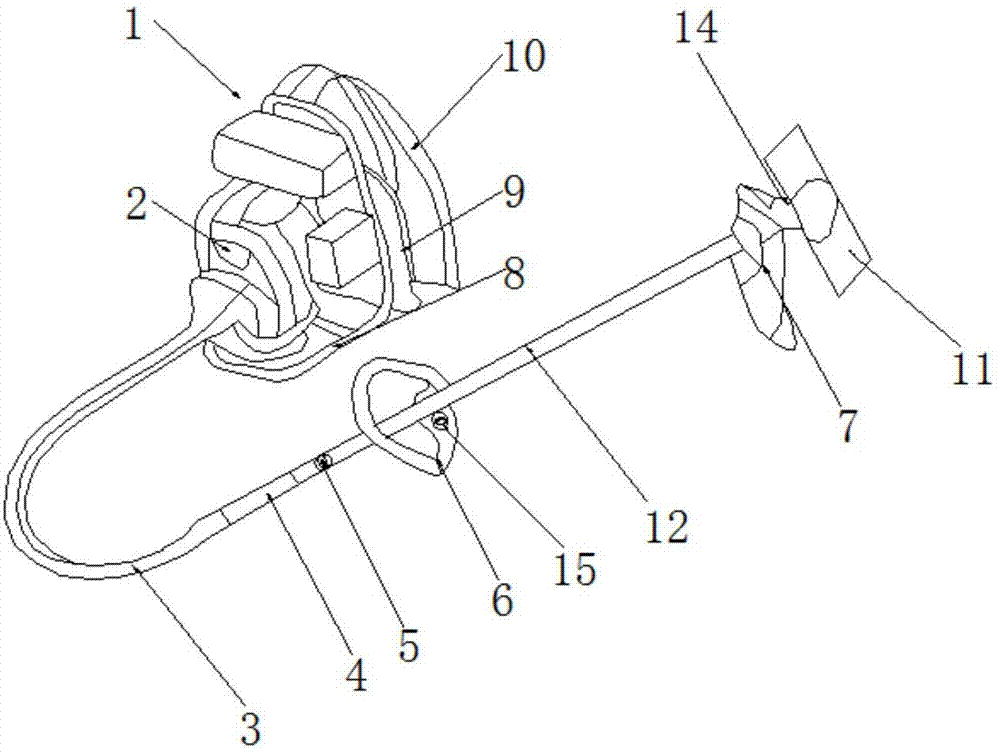

图1为实用新型的一种割草机结构示意图；
图2为实用新型的一种割草机的油箱结构示意图；
图3为实用新型的一种割草机的第二电动伸缩杆结构示意图；
图4为实用新型的一种割草机的刀片组装置结构示意图。
图中：1-油箱；2-引擎；3-输液管；4-握把；5-第一开关；6-卡扣；7-外壳体；8-防震垫；9-背垫；10-背带；11-刀片组装置；12-第一电动伸缩杆；13-第二电动伸缩杆；14-弯管；15-第二开关；131-第一刀片；132-滑轮组；133-钢丝绳；134-支撑架；101-消声器；102-高耐磨提块；103-保护架；104-高压包；105-化油器；106-油箱盖；111-第一刀片；112-第一转轴；113-第一卡盘；114-第二卡盘；115-第二转轴；116-第二刀片。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，实用新型提供一种割草机技术方案：包括油箱1、引擎2、输液管3、握把4、第一开关5、卡扣6、外壳体7、防震垫8、背垫9、背带10、刀片组装置11、第一电动伸缩杆12、第二电动伸缩杆13、弯管14、第二开关15、第一刀片131、滑轮组132、钢丝绳133、支撑架134、消声器101、高耐磨提块102、保护架103、高压包104、化油器105、油箱盖106、第三刀片111、第一转轴112、第一卡盘113、第二卡盘114、第二转轴115和第二刀片116，所述油箱1表面固定连接有背垫9；所述背垫9固定连接有背带10；所述油箱1上设置有引擎2；所述油箱1的中心位置处固定连接有输液管3；所述输液管3的另一端固定连接有握把4；所述握把4上设置有开关5；所述握把4的另一端固定连接有第一电动伸缩杆12；所述第一电动伸缩杆12上设置有卡扣6；所述第一电动伸缩杆12的端部固定连接有外壳体7；所述外壳体7固定连接有弯管14；所述弯管14固定连接有刀片组装置11；所述油箱1的底部固定连接有防震垫8；所述握把4上固定连接有第二电动伸缩杆13；所述第二电动伸缩杆13固定连接有支撑架134；所述支撑架134固定连接有第一刀片131；所述第一刀片131上固定连接有钢丝绳133；所述支撑架134上固定连接有滑轮组132；所述滑轮组132圆周连接有钢丝绳133；所述油箱1上设置有消声器101；所述油箱1的中心位置处固定连接有高耐磨提块102；所述防震垫8上端固定连接有保护架103；所述油箱1内部设置有高压包104；所述高压包104固定连接化油器105；所述油箱1的进油口处设置有油箱盖106；所述刀片组装置11包括第三刀片111、第一转轴112、第一卡盘113、第二卡盘114、第二转轴115和第二刀片116；所述第一卡盘113中心位置处设置有第一转轴112；所述第一卡盘113上圆周设置有若干第三刀片111；所述第二卡盘114中心位置处设置有第二转轴115；所述第二卡盘114上设置有若干第二刀片116。所述第一开关5和第二开关15分别设置有三个触点。所述第一卡盘113上圆周设置有至少十个第三刀片111；所述第二卡盘114上圆周设置有至少十个第二刀片116。所述背垫9固定连接有两根背带10；所述背带10内部设置有海绵。
工作原理：该割草机，通过设置有油箱1表面固定连接有背垫9；背垫9固定连接有背带10，背带10内部设置有海绵，当人们利用该装置进行除草时，可以把该装置用背带10背起来，由于背带10内部设置有海绵，避免了背带勒人们的肩膀，造成很不舒服的感觉，并且把油箱1背在背部比较省力。该割草机，通过设置有握把4的另一端固定连接有第一电动伸缩杆12；第一电动伸缩杆12上设置有卡扣6；并且在第一电动伸缩杆12的端部固定连接有外壳体7；外壳体7固定连接有弯管14；弯管14固定连接有刀片组装置11，并且在握把4上固定连接有第二电动伸缩杆13；第二电动伸缩杆13固定连接有支撑架134；支撑架134固定连接有第一刀片131，当人们在庄稼地里进行除草时，就用握把4上固定连接有第二电动伸缩杆13；在第二电动伸缩杆13固定连接有支撑架134；并且在支撑架134固定连接有第一刀片131，这样可以保护庄稼苗，当人们在草坪上除草时，可以用握把4的另一端固定连接有第一电动伸缩杆12；在第一电动伸缩杆12上设置有卡扣6；并且在第一电动伸缩杆12的端部固定连接有外壳体7；外壳体7固定连接有弯管14；弯管14固定连接有刀片组装置11，进行除草，进行大面积除草，适合不同场地进行除草，通用性比较强。该割草机，通过设置有刀片组装置11包括第三刀片111、第一转轴112、第一卡盘113、第二卡盘114、第二转轴115和第二刀片116；第一卡盘113中心位置处设置有第一转轴112；并且在第一卡盘113上圆周设置有若干第三刀片111；第二卡盘114中心位置处设置有第二转轴115；在第二卡盘114上设置有若干第二刀片116，当人们在草坪上除草时，可以同时用第三刀片111和第二刀片116进行除草，除草效率比较快。该割草机，通过设置有握把4的另一端固定连接有第一电动伸缩杆12，并且在握把4上固定连接有第二电动伸缩杆13，在握把4上设置有开关5，在第一开关5和第二开关15分别设置有三个触点，当对不同高度的场地进行除草时，可以用第二开关15对第一电动伸缩杆12和第二电动伸缩杆13进行长度调节，当对不同大小的草进行除去的时候，可以用第一开关5进行动力调节，对不同大小的草都可以去除，使用比较便捷。
显然，本领域的技术人员可以对本实用新型进行各种改动和变型而不脱离本实用新型的精神和范围。这样，倘若本实用新型的这些修改和变型属于本实用新型权利要求及其等同技术的范围之内，则本实用新型也意图包含这些改动和变型在内。
