技术领域
本实用新型涉及净化器技术领域，具体为一种便于清洗的空气净化器。
背景技术
随着社会经济的发展，人们的生活水平越来越高，对于生活环境的要求也随之升高，尤其是空气质量，在空气质量较差时人们会使用空气净化器对空气进行净化，空气净化器是通过过滤的方式将空气中的污染物滤除来达到净化的目的。
空气净化器长时间工作时，过滤下来的污染物会堆积在滤网，为了正常是空气净化器的正常使用，在使用过一段时间后需要对滤网进行清理，而现有的空气净化器存在不便于清洗的问题，清洗时需要将空气净化器整体拆除，很不方便。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种便于清洗的空气净化器，解决了现有的空气净化器不便于清洗的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种便于清洗的空气净化器，包括器体，所述器体的左侧壁固定安装有风机，所述风机的进气端固定连通有连通管，所述连通管的进气端贯穿器体的左侧壁并延伸至器体的内部，所述器体的底部还固定连接有支腿，所述器体的右侧壁开设有第一通孔，所述第一通孔的内部固定连接有进气管，所述进气管的内部螺纹连接有过滤管道，所述过滤管道的内部固定连接有两个相互平行的筛网，两个所述筛网之间填充有活性炭。
所述进气管的内部还设置有限位环，所述限位环的外表面通过连杆与进气管的内表面固定连接，所述限位环位于过滤管道的左侧，所述器体的内顶壁开设有第一滑轨，所述第一滑轨的内部滑动连接有两个第一滑块，所述器体的内底壁开设有第二滑轨，所述第二滑轨的内部滑动连接有两个第二滑块。
所述器体的内部分别设置有第一滤框和第二滤框，所述第一滤框位于第二滤框的左侧，两个所述第一滑块分别与第一滤框和第二滤框的顶部固定连接，两个所述第二滑块分别与第一滤框和第二滤框的底部固定连接，所述第一滤框靠近第二滤框的一侧面开设有第一缺口，所述第二滤框靠近第一滤框的一侧面对应第一缺口的位置开设有第二缺口，所述第一滤框的内部固定连接有第一横杆，所述第一横杆与第一滤框之间的间隙设置有第一滤网，所述第一横杆的右侧面固定连接有挡块，所述第二滤框的内部固定连接有第二横杆，所述第二横杆与第二滤框之间的间隙设置有第二滤网，所述第二横杆的中部开设有第二通孔。
所述第二通孔的内部活动套接有拉杆，所述拉杆的左端贯穿第二通孔并延伸至第一滤框与第二滤框之间，且拉杆的左端与挡块的右侧面固定连接，所述拉杆的右端依次贯穿第二通孔和限位环并延伸至进气管的内部，且拉杆的右端固定连接有限位块，所述限位块的左侧面与限位环的右侧面接触，所述拉杆的外表面还固定套接有挡环，所述挡环的左侧面与第二横杆的右侧面接触。
所述器体的顶壁开设有进水口，所述进水口的内部螺纹连接有第一孔塞，所述进水口位于第一滑轨的右端且与第一滑轨连通，所述器体的底部开设有出水口，所述出水口的内部螺纹连接有第二孔塞，所述出水口位于第二滑轨的右端且与第二滑轨连通。
优选的，所述第一滑轨和第二滑轨在器体的内部相对称，所述第一滑轨和第一滑块均呈T字形。
优选的，所述第一滤网为HEPA滤网，所述第二滤网为无纺布滤网。
优选的，所述挡环为橡胶环，所述第一滑块和第二滑块均为橡胶块。
优选的，所述挡块和挡环的厚度相同，所述挡块到第二横杆的距离与挡环到限位环的距离相同。
优选的，所述第一缺口和第二缺口的大小相同，所述第一滤框和第二滤框的大小相同，所述出水口的长度与第一滤框的长度相同，所述出水口的宽度是第一滤框宽度的四倍。
(三)有益效果
本实用新型提供了一种便于清洗的空气净化器，具备以下有益效果：
(1)、该便于清洗的空气净化器，通过过滤管道与进气管的螺纹连接，达到了便于拆分过滤管道与进气管的效果，方便对过滤管道内的筛网和活性炭进行清理。
(2)、该便于清洗的空气净化器，通过在过滤管道内设置有筛网，两个筛网之间填充有活性炭，能够对空气中的灰尘和大颗的垃圾进行过滤，避免大颗的垃圾对净化器的正常工作造成影响，加强净化效果。
(3)、该便于清洗的空气净化器，通过在第二通孔内活动套接有拉杆，能够通过拉动拉杆来调节第一滤框和第二滤框的位置，便于对第一滤网和第二滤网进行统一清洗。
(4)、该便于清洗的空气净化器，通过在器体的顶部和底部分别开设有进水口和出水口，方便通过进水口向器体内注入清洗水对第一滤网和第二滤网进行冲洗，解决了现有的空气净化器不便于清洗的问题。
(5)、该便于清洗的空气净化器，通过在第一横杆上固定连接有挡块，在拉杆的外表面固定套接有挡环，挡块到第二横杆的距离与挡环到限位环的距离相同，能够在冲洗后方便快速的对第一滤框和第二滤框进行复位。
附图说明

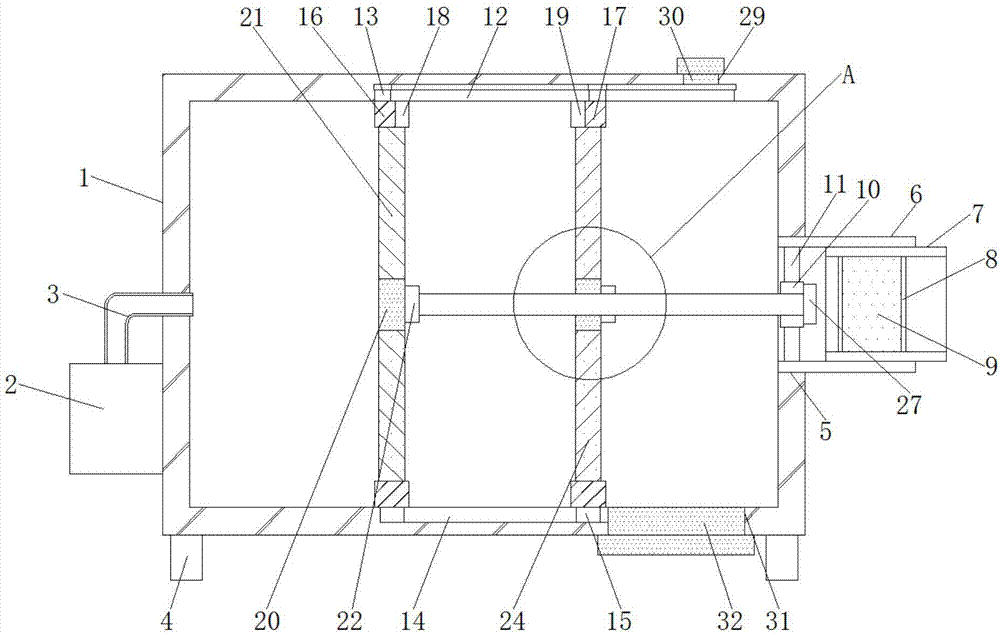

图1为本实用新型正剖图；
图2为本实用新型正视图；
图3为本实用新型图1中A处的放大图；
图4为本实用新型图2中A-A截面图。
图中：1器体、2风机、3连通管、4支腿、5第一通孔、6进气管、7过滤管道、8筛网、9活性炭、10限位环、11连杆、12第一滑轨、13第一滑块、14第二滑轨、15第二滑块、16第一滤框、17第二滤框、18第一缺口、19第二缺口、20第一横杆、21第一滤网、22挡块、23第二横杆、24第二滤网、25第二通孔、26拉杆、27限位块、28挡环、29进水口、30第一孔塞、31出水口、32第二孔塞。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种便于清洗的空气净化器，包括器体(1)，器体(1)的左侧壁固定安装有风机(2)，风机(2)的进气端固定连通有连通管(3)，连通管(3)的进气端贯穿器体(1)的左侧壁并延伸至器体(1)的内部，器体(1)的底部还固定连接有支腿(4)，器体(1)的右侧壁开设有第一通孔(5)，第一通孔(5)的内部固定连接有进气管(6)，进气管(6)的内部螺纹连接有过滤管道(7)，过滤管道(7)的内部固定连接有两个相互平行的筛网(8)，两个筛网(8)之间填充有活性炭(9)。
进气管(6)的内部还设置有限位环(10)，限位环(10)的外表面通过连杆(11)与进气管(6)的内表面固定连接，限位环(10)位于过滤管道(7)的左侧，器体(1)的内顶壁开设有第一滑轨(12)，第一滑轨(12)的内部滑动连接有两个第一滑块(13)，器体(1)的内底壁开设有第二滑轨(14)，第二滑轨(14)的内部滑动连接有两个第二滑块(15)，第一滑块(13)和第二滑块(15)均为橡胶块，第一滑轨(12)和第二滑轨(14)在器体(1)的内部相对称，第一滑轨(12)和第一滑块(13)均呈T字形,能够固定第一滤框(16)和第二滤框(17)的位置，不会从器体(1)的内顶壁上掉落。
器体(1)的内部分别设置有第一滤框(16)和第二滤框(17)，第一滤框(16)位于第二滤框(17)的左侧，两个第一滑块(13)分别与第一滤框(16)和第二滤框(17)的顶部固定连接，两个第二滑块(15)分别与第一滤框(16)和第二滤框(17)的底部固定连接，第一滤框(16)靠近第二滤框(17)的一侧面开设有第一缺口(18)，第二滤框(17)靠近第一滤框(16)的一侧面对应第一缺口(18)的位置开设有第二缺口(19)，第一缺口(18)和第二缺口(19)的大小相同，通过进水口(29)进入器体(1)的冲洗水能够通过第一缺口(18)和第二缺口(19)流入第一滤框(16)和第二滤框(17)内，能够对第一滤网(21)和第二滤网(24)进行冲洗，第一滤框(16)的内部固定连接有第一横杆(20)，第一横杆(20)与第一滤框(16)之间的间隙设置有第一滤网(21)，第一横杆(20)的右侧面固定连接有挡块(22)，第二滤框(17)的内部固定连接有第二横杆(23)，第二横杆(23)与第二滤框(17)之间的间隙设置有第二滤网(24)，第一滤网(21)为HEPA滤网，它对直径为0.3微米(头发直径的1/200)以上的微粒去除效率可达到99.7％以上，是烟雾、灰尘以及细菌等污染物最有效的过滤媒介，第二滤网(24)为无纺布滤网，第二横杆(23)的中部开设有第二通孔(25)。
第二通孔(25)的内部活动套接有拉杆(26)，拉杆(26)的左端贯穿第二通孔(25)并延伸至第一滤框(16)与第二滤框(17)之间，且拉杆(26)的左端与挡块(22)的右侧面固定连接，拉杆(26)的右端依次贯穿第二通孔(25)和限位环(10)并延伸至进气管(6)的内部，且拉杆(26)的右端固定连接有限位块(27)，限位块(27)的左侧面与限位环(10)的右侧面接触，拉杆(26)的外表面还固定套接有挡环(28)，挡环(28)为橡胶环，挡环(28)的左侧面与第二横杆(23)的右侧面接触，挡块(22)和挡环(28)的厚度相同，挡块(22)到第二横杆(23)的距离与挡环(28)到限位环(10)的距离相同。
器体(1)的顶壁开设有进水口(29)，进水口(29)的内部螺纹连接有第一孔塞(30)，进水口(29)位于第一滑轨(12)的右端且与第一滑轨(12)连通，器体(1)的底部开设有出水口(31)，出水口(31)的内部螺纹连接有第二孔塞(32)，出水口(31)位于第二滑轨(14)的右端且与第二滑轨(14)连通，第一滤框(16)和第二滤框(17)的大小相同，出水口(31)的长度与第一滤框(16)的长度相同，出水口(31)的宽度是第一滤框(16)宽度的四倍，方便冲洗水快速的从器体(1)中流出。
使用时，需要对该空气净化器进行清洗时，关闭该空气净化器，将过滤管道(7)从进气管(6)中拧下，对过滤管道(7)中的筛网(8)和活性炭(9)进行冲洗，通过限位块(27)拉动拉杆(26)，带动第一滤框(16)向右移动，向右移动过程中挡块(22)推动第二横杆(23)使第二滤框(17)向右运动，挡环(28)被限位环27挡住时停止拉动，打开第一孔塞(30)和第二孔塞(32)，通过进水口(29)向器体(1)内注水，水通过第一缺口(18)和第二缺口(19)对第一滤网(21)和第二滤网(24)进行冲洗，冲洗水通过出水口(31)排出，完成冲洗后按照上述步骤反向操作将第一滤框(16)和第二滤框(17)复位，再将过滤管道(7)拧入进气管(6)中。
综上所述，该便于清洗的空气净化器，通过过滤管道(7)与进气管(6)的螺纹连接，达到了便于拆分过滤管道(7)与进气管(6)的效果，方便对过滤管道(7)内的筛网(8)和活性炭(9)进行清理。
该便于清洗的空气净化器，通过在过滤管道(7)内设置有筛网(8)，两个筛网(8)之间填充有活性炭(9)，能够对空气中的灰尘和大颗的垃圾进行过滤，避免大颗的垃圾对净化器的正常工作造成影响，加强净化效果。
该便于清洗的空气净化器，通过在第二通孔(25)内活动套接有拉杆(26)，能够通过拉动拉杆(26)来调节第一滤框(16)和第二滤框(17)的位置，便于对第一滤网(21)和第二滤网(24)进行统一清洗。
该便于清洗的空气净化器，通过在器体(1)的顶部和底部分别开设有进水口(29)和出水口(31)，方便通过进水口(29)向器体(1)内注入清洗水对第一滤网(21)和第二滤网(24)进行冲洗。
(6)该便于清洗的空气净化器，通过在第一横杆(20)上固定连接有挡块(22)，在拉杆(26)的外表面固定套接有挡环(28)，挡块(22)到第二横杆(23)的距离与挡环(28)到限位环(10)的距离相同，能够在冲洗后方便快速的对第一滤框(16)和第二滤框(17)进行复位。
