技术领域
本实用新型涉及婴幼儿座椅技术领域，具体为一种带防护作用的婴幼儿座椅。
背景技术
如今，为了更好将婴幼儿安全的照顾，无论任何地方都应该使用婴幼儿座椅，尤其是出行时婴幼儿身体较小，若放在普通椅子上面就会有掉落的危险，所以要将婴幼儿放在婴幼儿座椅上将其安全舒服的绑在上面，不会犹豫惯性等原因掉落，鉴于此，针对上述问题进行研究，遂有本案产生。
实用新型内容
针对以上问题，本实用新型提供了一种带防护作用的婴幼儿座椅。
为实现上述目的，本实用新型提供如下技术方案：包括矩形基座,所述矩形基座侧壁面有一对矩形豁槽，所述矩形豁槽侧壁面安装垫片，所述垫片侧壁面安装摆动杆，所述摆动杆一端面安装矩形背板，所述矩形背板侧壁面安装条形滑轨，所述条形滑轨上装配电控小车，所述电控小车侧壁面安装一号支撑架，所述一号支撑架侧壁面安装摆动电机，所述摆动电机驱动端安装支撑杆，所述支撑杆一端面安装条形板，所述条形板侧壁面安装一号绑带，所述一号绑带侧壁面安装卡扣，所述矩形背板侧壁面开有与卡扣相匹配的两对卡槽。
作为本实用新型一种优选的技术方案，所述矩形基座侧壁面开有一对条形豁槽，所述条形豁槽内侧壁面安装垫板，所述垫板侧壁面安装活动杆，所述活动杆一端面安装二号绑带。
作为本实用新型一种优选的技术方案，所述矩形基座下壁面开有一对条形凹槽，所述条形凹槽内安装立柱，所述立柱一端面安装支撑座，所述支撑座上开有一号圆形通孔，所述一号圆形通孔内安装螺钉。
作为本实用新型一种优选的技术方案，所述矩形基座上壁面安装一对把手。
作为本实用新型一种优选的技术方案，所述一号绑带上套装有一号摩擦垫，所述矩形背板上壁面安装一对短圆柱，一对所述短圆柱一端面安装挡板。
作为本实用新型一种优选的技术方案，所述二号绑带上套装二号摩擦垫。
与现有技术相比，本实用新型的有益效果是：结构新颖，有效帮助人们保护婴幼儿，让人们在照顾婴幼儿的时候更加得心应手，不会手忙脚乱，实用性高。
附图说明

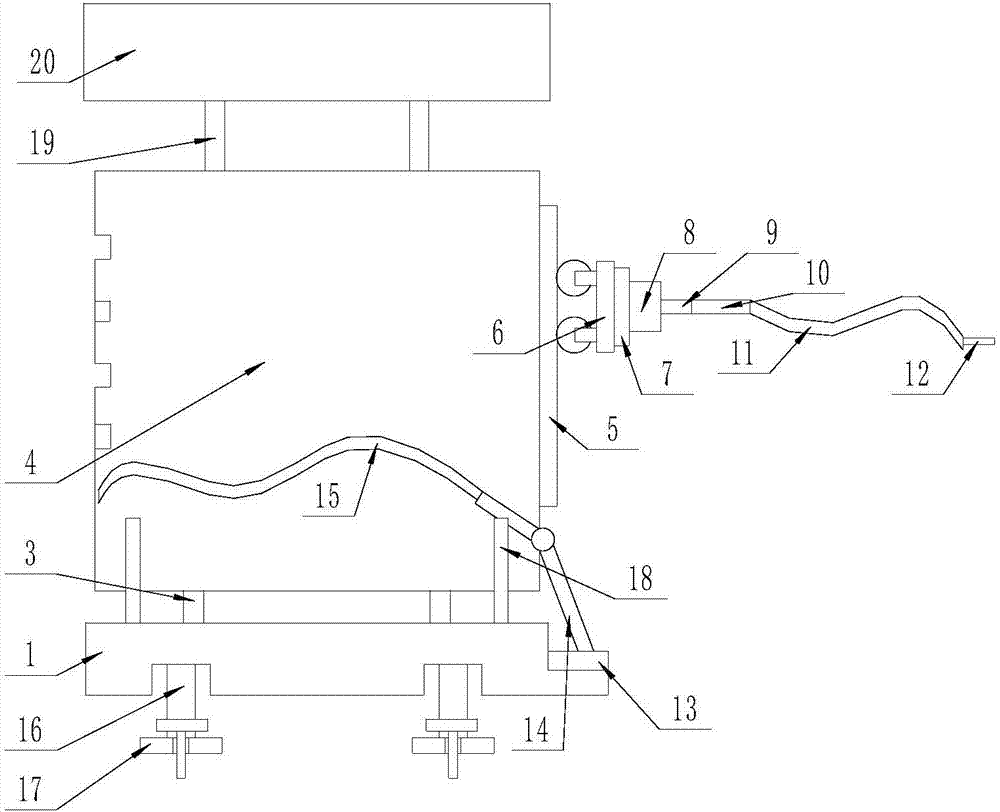

图1为本实用新型结构示意图；
图2为本实用新型侧视图；
图3为本实用新型俯视图。
图中：1-矩形基座；2-垫片；3-摆动杆；4-矩形背板；5-条形滑轨；6-电控小车；7-一号支撑架；8-摆动电机；9-支撑杆；10-条形板；11-一号绑带；12-卡扣；13-垫板；14-活动杆；15-二号绑带；16-立柱；17-支撑座；18-把手；19-短圆柱；20-挡板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例：
请参阅图1、图2和图3，本实用新型提供一种技术方案：包括矩形基座1,所述矩形基座1侧壁面有一对矩形豁槽，所述矩形豁槽侧壁面安装垫片2，所述垫片2侧壁面安装摆动杆3，所述摆动杆3一端面安装矩形背板4，所述矩形背板4侧壁面安装条形滑轨5，所述条形滑轨5上装配电控小车6，所述电控小车6侧壁面安装一号支撑架7，所述一号支撑架7侧壁面安装摆动电机8，所述摆动电机8驱动端安装支撑杆9，所述支撑杆9一端面安装条形板10，所述条形板10侧壁面安装一号绑带11，所述一号绑带11侧壁面安装卡扣12，所述矩形背板4侧壁面开有与卡扣12相匹配的两对卡槽；所述矩形基座1侧壁面开有一对条形豁槽，所述条形豁槽内侧壁面安装垫板13，所述垫板13侧壁面安装活动杆14，所述活动杆14一端面安装二号绑带15；所述矩形基座1下壁面开有一对条形凹槽，所述条形凹槽内安装立柱16，所述立柱16一端面安装支撑座17，所述支撑座17上开有一号圆形通孔，所述一号圆形通孔内安装螺钉；所述矩形基座1上壁面安装一对把手18；所述一号绑带11上套装有一号摩擦垫，所述矩形背板4上壁面安装一对短圆柱19，一对所述短圆柱19一端面安装挡板20；所述二号绑带15上套装二号摩擦垫。
本实用新型的工作原理：本装置所使用的电控小车6、摆动电机8均与电源电路相连接，通过矩形基座1侧壁面开有的矩形豁槽内安装的垫片2支撑的摆动杆3可以自由的摆动，摆动杆3一端面矩形背板4，可以随着摆动杆3摆动而摆动，同时在矩形背板4侧壁面安装的条形滑轨5上装配的电控小车6可以自由的移动，电控小车6与条形滑轨6之间通过卡和便于电控小车6牢牢装配在条形滑轨5上，便于带动一号支撑架7侧壁面安装的摆动电机8移动，通过摆动电机8驱动端的左右摆动带动条形板10上的一号绑带11摆动，便于人们对婴幼儿身体进行捆绑，由于婴幼儿身高不同大小不同，所以通过电控小车6上下移动调节一号绑带11对婴幼儿捆绑的位置，防止勒住婴幼儿身体重要部位有所损伤，同时通过矩形基座1侧壁面开有一对条形豁槽内安装垫板13起到支撑作用，用于支撑活动杆14，活动杆14可以摆动带动二号绑带15进行捆绑婴幼儿腿部，矩形基座1下壁面开有的条形凹槽内安装的立柱16用于支撑本装置，通过在立柱16一端面安装的支撑座17上开有一号圆形通孔内安装螺钉，便于固定安全本座椅，矩形基座1上壁面安装一对把手18，便于婴幼儿抓取，矩形背板4上壁面安装一对短圆柱19的一端面安装挡板20，便于遮挡婴幼儿头。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
