技术领域
本实用新型涉及半自动清理餐桌技术领域，具体为方便清理垃圾的餐桌。
背景技术
餐桌是日常生活中必备的生活工具，目前，在学校、工厂等有一些大型餐厅的地方，就餐的人流量通常情况下是很大的，尤其是在就餐时间段，更是达到了高峰期。虽然，目前学生或员工在用完餐之后会主动把餐具送到负责清理垃圾的指定地点，但是服务人员还是很难及时清扫餐桌。所以就会发现有些人选择等待服务人员的清理，有些人们为了其它原因只能选择在这种不好的环境下就餐。若是增加服务人员的数量，那么在不是就餐高峰期时，就会造成人力，财力的浪费，中国专利(公告号：CN103284478B)公开了半自动清扫垃圾的餐桌，包括餐桌的桌板，支撑腿，在桌板的两侧设有滑槽，在桌板的顶面设有清理刮板，在清理刮板的两端连接有刮板滑块，刮板滑块落入对应的滑槽中，在桌板的桌板下方设有垃圾垃圾箱，在垃圾垃圾箱的两端设有垃圾箱滑块，垃圾垃圾箱通过转销活动连接在垃圾箱滑块上，垃圾箱滑块落入对应的滑槽中。但是在就餐过程中由于垃圾箱不能推入桌板底部，垃圾箱内部含有的垃圾始终暴露在人们的视线，会严重影响人们的食欲。
实用新型内容
本实用新型的目的在于提供方便清理垃圾的餐桌，具备了垃圾箱可以通过推动从而进入桌板底部，不影响人们就餐的优点，解决了由于垃圾箱不能推入桌板底部垃圾箱内的垃圾会影响人们食欲的问题。
为实现上述目的，本实用新型提供如下技术方案：方便清理垃圾的餐桌，包括清理刮板、滑块、桌板和支撑腿，所述滑块固定连接在清理刮板的底部，所述桌板固定连接在清理刮板的底部，所述桌板的底部固定连接有支撑腿，所述桌板的一侧活动连接有推动装置，所述桌板的底部固定连接有滑动装置，所述桌板的底部还固定连接有固定块，固定块的表面开设有滑槽。
所述推动装置包括固定板，所述固定板的上表面活动连接有转轴，所述转轴的表面固定连接有滚轮，滚轮的底部与固定板的顶部活动连接，所述固定板顶部的一侧固定连接有定位条，定位条活动连接在固定块的内壁，所述固定板的一侧螺纹连接有螺栓，所述螺栓的一端螺纹连接有连接杆，所述连接杆的一端固定连接有垃圾箱。
所述滑动装置包括框架，框架固定连接在桌板的底部，框架的表面开设有滑槽，所述框架内壁的一侧固定连接有限位圈，所述限位圈的表面活动连接有滚珠，滚珠的表面与滚轮的表面活动连接。
优选的，所述固定块表面的滑槽的宽度与定位条相适配。
优选的，所述框架表面的滑槽的宽度与转轴直径相适配。
优选的，所述定位条的数量为两个，且两个定位条对称分布在固定板顶部的两侧。
优选的，所述连接杆的一侧开设有凹槽，凹槽的内部设置有轴承，轴承的表面与垃圾箱外壁相连。
优选的，所述限位圈的数量不少于十个，且限位圈以框架的纵向中线为轴线均匀排列在框架内壁的一侧。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置固定板、转轴、滚轮、定位条、螺栓、连接杆和垃圾箱，通过结构之间的传动配合，使人们在推动垃圾箱的过程中，垃圾箱会进入桌板底部，从而不影响人们的就餐。
2、本实用新型通过设置框架、限位圈和滚珠，通过结构之间的配合使用，使推动垃圾箱的过程更加省力，滑动的效果更好。
综上所述，通过上述等结构的配合使用，解决了由于垃圾箱不能推入桌板底部垃圾箱内的垃圾会影响人们食欲的问题，实现了垃圾箱可以通过推动从而进入桌板底部，不影响人们就餐的效果。
附图说明

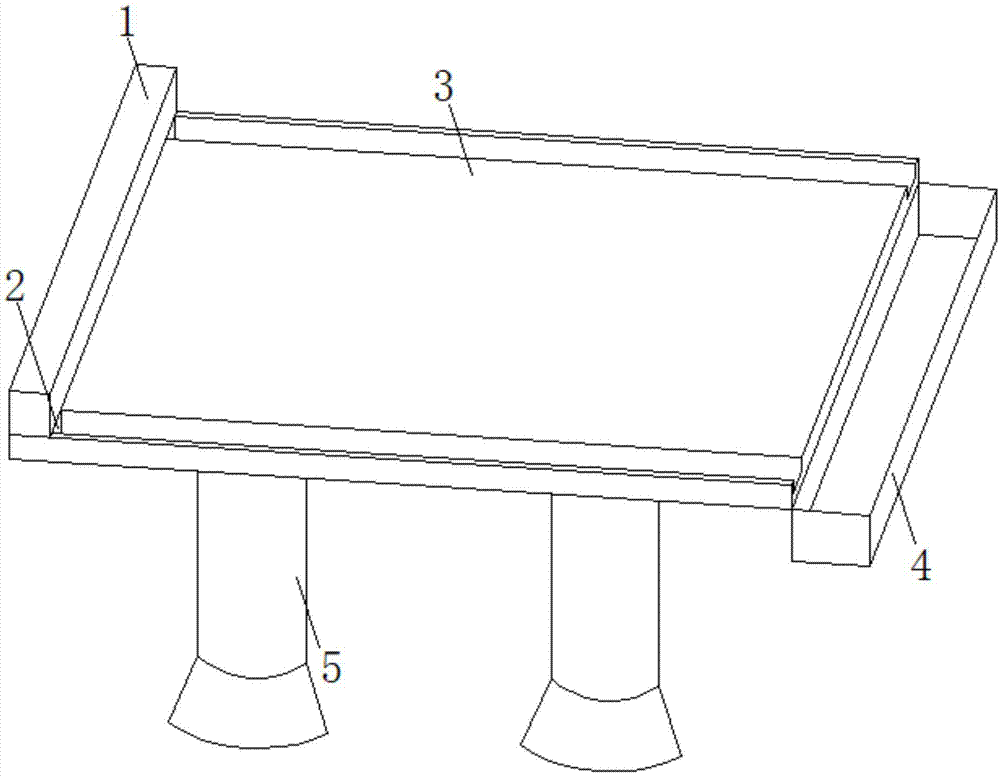

图1为本实用新型结构示意图；
图2为本实用新型桌板底部结构示意图；
图3为本实用新型固定块结构示意图；
图4为本实用新型推动装置结构示意图；
图5为本实用新型定位条结构示意图；
图6为本实用新型滑动装置结构示意图。
图中：1-清理刮板、2-滑块、3-桌板、4-推动装置、41-固定板、42-转轴、43-滚轮、44-定位条、45-螺栓、46-连接杆、47-垃圾箱、5-支撑腿、6-滑动装置、61-框架、62-限位圈、63-滚珠、7-固定块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至6，本实用新型提供技术方案方便清理垃圾的餐桌：包括清理刮板1、滑块2、桌板3和支撑腿5，推动清理刮板1使桌板3上的垃圾都被推入垃圾箱47内，滑块2固定连接在清理刮板1的底部，滑块2沿着桌板3滑槽滑动，使清理刮板1的运动轨迹固定，桌板3固定连接在清理刮板1的底部，桌板3具有承载作用且同样具有支架作用，桌板3的底部固定连接有支撑腿5，支撑腿5的设置使桌板3可以站立，桌板3的一侧活动连接有推动装置4，推动装置4可以使垃圾箱47自由的收入桌板3底部，桌板3的底部固定连接有滑动装置6，滑动装置6不仅可以减小垃圾箱47推入时候的摩擦力，而且可以防止定位条44从固定块7的滑槽内滑出，桌板3的底部还固定连接有固定块7，固定块7的表面开设有滑槽，固定块7表面的滑槽的宽度与定位条44相适配，固定块7表面的滑槽配合定位条44使用，使垃圾箱47的运动轨迹得到了固定，同时与滑动装置6的配合使用，分担了垃圾箱47还有推动装置4的重量，使用效果更好。
请参阅图4和图5，推动装置4包括固定板41，固定板41是装置内其他结构的载体，固定板41的上表面活动连接有转轴42，转轴42的设置使滚轮43可以转动，转轴42的表面固定连接有滚轮43，滚轮43与框架61的配合，使滚轮43不会脱离框架61，从而使定位条44不会脱离固定块7，共同承担装置的重量，滚轮43的底部与固定板41的顶部活动连接，固定板41顶部的一侧固定连接有定位条44，定位条44活动连接在固定块7的内壁，定位条44的数量为两个，且两个定位条44对称分布在固定板41顶部的两侧，定位条44配合固定块7滑槽的使用，不仅固定了垃圾箱47的运动轨迹，而且配合滑动装置6的使用共同承担推动装置4的重量，固定板41的一侧螺纹连接有螺栓45，螺栓45用于固定连接杆46，螺栓45的一端螺纹连接有连接杆46，连接杆46具有传动作用，连接杆46的一端固定连接有垃圾箱47，连接杆46的一侧开设有凹槽，凹槽的内部设置有轴承，轴承的表面与垃圾箱外壁47相连，从桌板3上推下来的垃圾落入垃圾箱47，且垃圾箱47可翻转，可以即使清理。
本实用新型通过设置固定板41、转轴42、滚轮43、定位条44、螺栓45、连接杆46和垃圾箱47，通过结构之间的传动配合，使人们在推动垃圾箱47的过程中，垃圾箱47会进入桌板3底部，从而不影响人们的就餐。
请参阅图2和图6，滑动装置6包括框架61，框架61固定连接在桌板3的底部，框架61的表面开设有滑槽，框架61是其他结构的载体，具有支撑和保护作用，框架61表面的滑槽的宽度与转轴42直径相适配，转轴42在滑槽内移动，滚轮43在框架内部滚动，框架61内壁的一侧固定连接有限位圈62，限位圈62的数量不少于十个，且限位圈62以框架61的纵向中线为轴线均匀排列在框架61内壁的一侧，限位圈62的作用在于固定滚珠63的滚动位置，同时只漏出滚珠63的一部分与滚轮43接触，限位圈62的表面活动连接有滚珠63，滚珠63的设置有助于减小滚轮43滚动的摩擦力，滚珠63的表面与滚轮43的表面活动连接。
本实用新型通过设置框架61、限位圈62和滚珠63，通过结构之间的配合使用，使推动垃圾箱47的过程更加省力，滑动的效果更好。
综上所述，通过上述等结构的配合使用，解决了由于垃圾箱47不能推入桌板3底部垃圾箱47内的垃圾会影响人们食欲的问题，实现了垃圾箱47可以通过推动从而进入桌板3底部，不影响人们就餐的效果。
工作原理：该方便清理垃圾的餐桌3使用时，当人们需要就餐时，只需推动垃圾箱47，通过传动作用，定位条44在固定块7内滑动，同时滚轮43在滑动装置6内滑动，使垃圾箱47缓慢进入桌板3底部，当需要收拾桌板3上的垃圾时，将垃圾箱47拉出然后通过推动清理刮板1，将垃圾推入垃圾箱47即可，使用方便，效果更好。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
