一种应用于大学校园的节能路灯

技术领域

本实用新型涉及节能路灯技术领域，尤其涉及一种应用于大学校园的节能路灯。

背景技术

节能路灯是利用自身上的太阳能电池板来对太阳能进行采集和利用的路灯，随着科学技术的不断发展，节能路灯的功能变得越来越齐全，且节能路灯应用的领域也在逐渐的扩大，由于校园晚上人流小，节能路灯在校园得到了广泛的使用，现有应用于大学校园的节能路灯由于LED灯体外侧的透明塑料板拆卸不便，进而不便于工作人员对LED灯体进行维修。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种应用于大学校园的节能路灯。

为了实现上述目的，本实用新型采用了如下技术方案：

一种应用于大学校园的节能路灯，包括灯底柱、焊接在灯底柱顶部的灯柱，所述灯柱为矩型结构，且灯柱的四侧均开设有放置槽，所述放置槽的两侧内壁上均焊接有两个限位板，位于放置槽同一侧内壁上的两个限位板相互远离的一侧设有定位槽，且定位槽开设在放置槽的内壁上，所述放置槽的底部内壁上安装有灯体安装座，所述灯体安装座的顶部通过螺杆安装有LED灯体，所述放置槽的内部放置有与限位板相接触的透明塑料板，且透明塑料板上开设有位置与定位槽相适配的矩型腔室，所述矩型腔室靠近定位槽的一侧内壁上开设有第一圆型通孔，所述矩型腔室的内部固定安装有圆型滑轨，且圆型滑轨上滑动连接有位于矩型腔室内的第一伞型齿轮，所述第一伞型齿轮啮合有与矩型腔室内壁转动连接的第二伞型齿轮，且第二伞型齿轮位于第一伞型齿轮远离放置槽的一侧，所述第二伞型齿轮的一侧焊接有连接杆，且连接杆远离第二伞型齿轮的一端焊接有位于透明塑料板外侧的转轮，所述第一伞型齿轮靠近定位槽的一侧开设有螺纹通孔，且螺纹通孔的内侧啮合有与定位槽相卡装的丝杆，所述丝杆的外侧等间距开设有四个矩型槽，且矩型槽的内部放置有弧型板，所述弧型板靠近第一圆型通孔内壁的一侧焊接有与第一圆型通孔内壁相焊接的连接柱，所述弧型板靠近定位槽的一侧两边均滑动连接有导向杆，且导向杆的两端均焊接在矩型槽的内壁上。

优选的，所述灯柱的顶部焊接有横梁，且横梁的顶部两侧均安装有太阳能电池板，两个太阳能电池板分别位于灯柱的上方两侧。

优选的，所述灯底柱上安装有控制箱，且控制箱的内部安装有蓄电池以及与蓄电池电性连接的控制器，所述蓄电池的电压充电端通过逆变器和太阳能电池板电性连接。

优选的，所述控制器的型号为MCU-1666，且控制器的电压输出端和LED灯体的电压输入端电性连接。

优选的，所述透明塑料板远离放置槽的一侧开设有位置与连接杆相匹配的第二圆型通孔，且第二圆型通孔的内壁上焊接有与连接杆外侧的轴承，所述透明塑料板的四周和放置槽的内壁相接触。

优选的，所述丝杆远离定位槽的一端延伸至第一伞型齿轮远离定位槽的一侧，且丝杆的另一端设置为弧型结构。

本实用新型中，所述一种应用于大学校园的节能路灯中通过转轮、连接杆、第二固定通孔内壁上的轴承、第二伞型齿轮、第一伞型齿轮和圆型滑轨相配合，当放置槽内部的LED灯体需要维修时，在透明塑料板上进行转动转轮，转轮带动第一伞型齿轮在圆型滑轨上进行滑动，通过第一伞型齿轮上的螺纹通孔、丝杆、丝杆上的矩型槽、弧型板、导向杆和第一圆型通孔内壁上的连接柱相配合，第一伞型齿轮带动丝杆进行位置移动，使得连接柱上的弧型板在导向杆上进行滑动，直到丝杆移出定位槽，使得透明塑料板在放置槽内便于拆卸，进而有利于工作人员对放置槽内部的LED灯体进行维修，本实用新型经济实用，由于放置槽内部的透明塑料板便于拆卸，进而有利于工作人员对放置槽内部的LED灯体进行维修。

附图说明

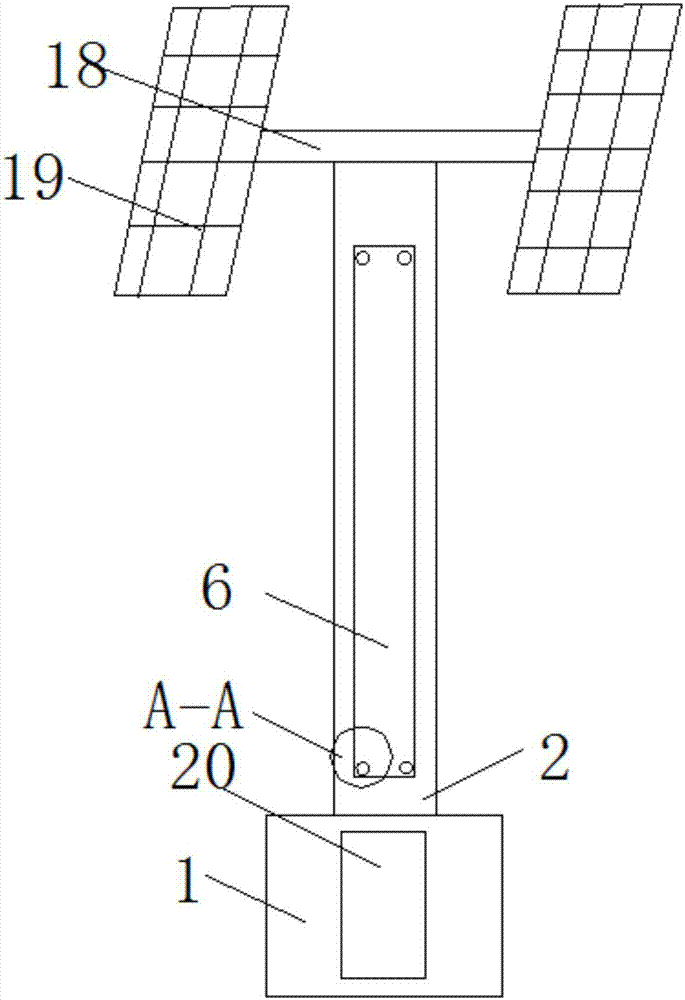

图1为本实用新型提出的一种应用于大学校园的节能路灯的透明塑料板处于安装状态的结构示意图；

图2为本实用新型提出的一种应用于大学校园的节能路灯的透明塑料板处于未安装状态的结构示意图；

图3为本实用新型提出的一种应用于大学校园的节能路灯的A-A的结构示意图；

图4为本实用新型提出的一种应用于大学校园的节能路灯的丝杆的局部结构示意图。

图中：1灯底柱、2灯柱、3放置槽、4灯体安装座、5LED灯体、6透明塑料板、7矩型腔室、8圆型滑轨、9第一伞型齿轮、10第二伞型齿轮、11连接杆、12转轮、13丝杆、14矩型槽、15弧型板、16连接柱、17导向杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-4，一种应用于大学校园的节能路灯，包括灯底柱1、焊接在灯底柱1顶部的灯柱2，灯柱2为矩型结构，且灯柱2的四侧均开设有放置槽3，放置槽3的两侧内壁上均焊接有两个限位板，位于放置槽3同一侧内壁上的两个限位板相互远离的一侧设有定位槽，且定位槽开设在放置槽3的内壁上，放置槽3的底部内壁上安装有灯体安装座4，灯体安装座4的顶部通过螺杆安装有LED灯体5，放置槽3的内部放置有与限位板相接触的透明塑料板6，且透明塑料板6上开设有位置与定位槽相适配的矩型腔室7，矩型腔室7靠近定位槽的一侧内壁上开设有第一圆型通孔，矩型腔室7的内部固定安装有圆型滑轨8，且圆型滑轨8上滑动连接有位于矩型腔室7内的第一伞型齿轮9，第一伞型齿轮9啮合有与矩型腔室7内壁转动连接的第二伞型齿轮10，且第二伞型齿轮10位于第一伞型齿轮9远离放置槽3的一侧，第二伞型齿轮10的一侧焊接有连接杆11，且连接杆11远离第二伞型齿轮10的一端焊接有位于透明塑料板6外侧的转轮12，第一伞型齿轮9靠近定位槽的一侧开设有螺纹通孔，且螺纹通孔的内侧啮合有与定位槽相卡装的丝杆13，丝杆13的外侧等间距开设有四个矩型槽14，且矩型槽14的内部放置有弧型板15，弧型板15靠近第一圆型通孔内壁的一侧焊接有与第一圆型通孔内壁相焊接的连接柱16，弧型板15靠近定位槽的一侧两边均滑动连接有导向杆17，且导向杆17的两端均焊接在矩型槽14的内壁上，灯柱2的顶部焊接有横梁18，且横梁18的顶部两侧均安装有太阳能电池板19，两个太阳能电池板19分别位于灯柱2的上方两侧，灯底柱1上安装有控制箱20，且控制箱20的内部安装有蓄电池以及与蓄电池电性连接的控制器，蓄电池的电压充电端通过逆变器和太阳能电池板19电性连接，控制器的型号为MCU-1666，且控制器的电压输出端和LED灯体5的电压输入端电性连接，透明塑料板6远离放置槽3的一侧开设有位置与连接杆11相匹配的第二圆型通孔，且第二圆型通孔的内壁上焊接有与连接杆11外侧的轴承，透明塑料板6的四周和放置槽3的内壁相接触，丝杆13远离定位槽的一端延伸至第一伞型齿轮9远离定位槽的一侧，且丝杆13的另一端设置为弧型结构。

本实用新型中，当放置槽3内部的LED灯体5需要维修时，首先转动其中的一个转轮12，转轮12带动连接杆11进行转动，连接杆11通过轴承在第二圆型通孔的内部进行转动，连接杆11带动第二伞型齿轮10在矩型腔室7的内壁上进行转动，由于第二伞型齿轮10和第一伞型齿轮9相啮合，第二伞型齿轮10带动第一伞型齿轮9在圆型滑轨8上进行滑动，由于丝杆13和螺纹通孔的内侧相啮合，第一伞型齿轮9带动丝杆13进行位置移动，使得矩型槽14内部的导向杆17在弧型板15上进行滑动，直到丝杆13移出定位槽，然后再转动其他的三个转轮12，使得其他的三个丝杆13移出定位槽，此时透明塑料板6可以从放置槽3的内部进行拆下，进而有利于工作人员对放置槽3内部的LED灯体5进行维修。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
