技术领域
本实用新型涉及太阳能技术领域，尤其涉及一种伸缩式LED太阳能路灯支架。
背景技术
太阳能路灯是采用晶体硅太阳能电池供电，免维护阀控式密封蓄电池(胶体电池)储存电能，超高亮LED灯具作为光源，并由智能化充放电控制器控制，用于代替传统公用电力照明的路灯。无需铺设线缆、无需交流供电、不产生电费；采用直流供电、控制；具有稳定性好、寿命长、发光效率高，安装维护简便、安全性能高、节能环保、经济实用等优点。可广泛应用于城市主、次干道、小区、工厂、旅游景点、停车场等场所。
常见的太阳能路灯角度固定，且支架的高度不可调节，不方便人们的日常使用，因此，我们提出了伸缩式LED太阳能路灯支架用于解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的伸缩式LED太阳能路灯支架。
为了实现上述目的，本实用新型采用了如下技术方案：
伸缩式LED太阳能路灯支架，包括第一支柱，第一支柱上开设有伸缩腔，伸缩腔内滑动安装有第二支柱，所述第二支柱一侧焊接有第一齿条，所述第一支柱靠近第一齿条一侧焊接有齿轮台，所述齿轮台上开设有第一齿轮槽，第一齿轮槽与伸缩腔连通，所述第一齿轮槽内转动安装有齿轮，齿轮与第一齿条啮合，齿轮一侧焊接有连接杆的一端，连接杆的另一端焊接有摇杆，摇杆位于齿轮台的一侧，摇杆远离连接杆一侧转动套设有摇把，所述齿轮台一侧焊接有第一转轴，第一转轴上转动安装有第一卡杆，第一卡杆一侧焊接有第一卡环，第一卡环与连接杆相适配，所述第二支柱一侧开设有滑槽，滑槽内滑动安装有滑块，所述滑块一侧焊接有第一连接块，第一连接块上转动安装有支撑杆，所述第二支柱一侧顶部转动安装有灯架，灯架一侧焊接有第二连接块，所述支撑杆转动安装于第二连接块上，所述滑块上开设有第二齿轮槽，第二齿轮槽与齿轮相适配，所述滑槽靠近第二齿轮槽一侧内壁上焊接有第二齿条，第二齿条与齿轮相适配，所述滑块一侧焊接有第二转轴，第二转轴上转动安装有第二卡杆，第二卡杆一侧焊接有第二卡环，所述第二卡环与连接杆相适配。
优选的，所述第一支柱远离齿轮台一侧顶部焊接有第一限位柱，第一限位柱上转动安装有第一限位杆，第一限位杆一侧焊接有第一卡柱，所述第二支柱一侧等间距开设有多个第一卡槽，第一卡槽与第一卡柱相适配，所述第一支柱一侧焊接有第一弹簧的一端，第一弹簧的另一端焊接于第一限位杆的一侧。
优选的，所述滑块一侧转动安装有第二限位杆，第二限位杆一侧焊接有第二卡柱，所述滑槽一侧内壁上等间距开设有多个第二卡槽，第二卡槽与第二卡柱相适配，所述滑块靠近第二限位杆一侧焊接有第一弹簧块，第一弹簧块一侧焊接有第二弹簧的一端，第二弹簧的另一端焊接于第二限位杆的一侧。
优选的，所述齿轮台靠近第一卡杆一侧焊接有第二弹簧块，第二弹簧块一侧焊接有第三弹簧的一端，第三弹簧的另一端焊接于第一卡杆的一侧，所述滑块靠近第二卡杆一侧焊接有第三弹簧块，第三弹簧块一侧焊接有第四弹簧的一端，第四弹簧的另一端焊接于第二卡杆的一侧。
优选的，所述滑块两侧均焊接有第一卡块，所述滑槽内壁上开设有第一卡块槽，第一卡块槽与第一卡块相适配，第一卡块与第一卡块槽滑动连接，所述第二支柱两侧均焊接有第二卡块，所述伸缩腔内壁上开设有第二卡块槽，第二卡块槽与第二卡块相适配，第二卡块与第二卡块槽滑动连接。
优选的，所述灯架一侧固定安装有灯管本体。
与现有技术相比，本实用新型的有益效果是：通过齿轮、摇杆、滑块、摇把、连接杆、灯架、支撑杆、第二齿条、第二卡环、第二卡杆、第三弹簧块、第四弹簧、第二卡柱、第二限位杆、第二卡槽与第二弹簧相配合，将齿轮放入第二齿轮槽，第四弹簧弹力推动第二卡杆，第二卡杆将第二卡环卡住连接杆，固定齿轮的位置，摇动摇把，摇把传动摇杆、连接杆和齿轮，齿轮通过第二齿条移动滑块的位置，滑块推动支撑杆将灯架支起一定的角度，滑块位置固定后第二弹簧弹力推动第二限位杆和第二卡柱，第二卡柱卡入第二卡槽，对滑块的位置进行固定，按下第二卡杆，解除对齿轮的固定，可将齿轮从第二齿轮槽内取出；通过齿轮、摇杆、摇把、连接杆、第三弹簧、第一卡杆、第一卡环、第一卡柱、第一卡槽、第一限位杆、第一限位柱与第一弹簧相配合，将齿轮放入第一齿轮槽，第三弹簧弹力推动第一卡杆和第一卡环，第一卡环卡住齿轮，对齿轮的位置进行固定，摇动摇把，齿轮旋转，通过第一齿条将调节第二支柱的位置，第二支柱位置固定后，第一弹簧弹力推动第一限位杆和第一卡柱，第一卡柱卡入第一卡槽，对第二支柱的高度进行固定。
本实用新型中，所述伸缩式LED太阳能路灯支架结构简单，操作方便，路灯支架可伸缩，可调节路灯的角度，将齿轮放入第二齿轮槽，摇动摇把，齿轮旋转移动滑块，滑块推动支撑杆和灯架，将灯架支起一定的角度，将齿轮放入第一齿轮槽，摇动摇把，可调节第二支柱的高度，通过简单的结构实现了路灯角度和高度的调节，方便了人们日常的使用。
附图说明

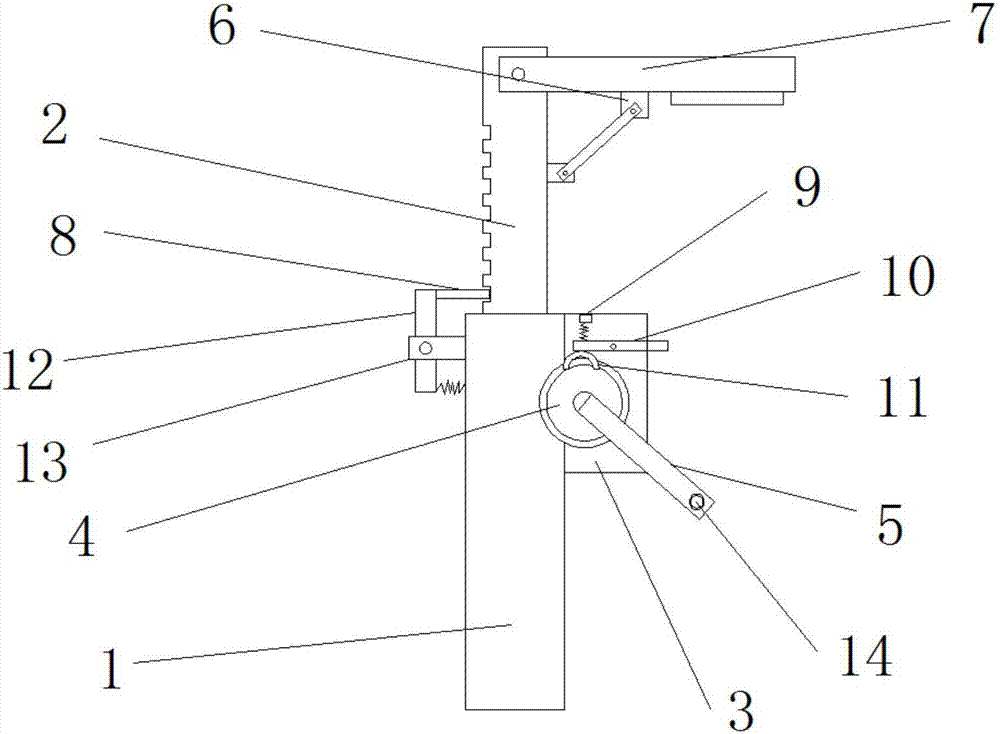

图1为本实用新型提出的伸缩式LED太阳能路灯支架的主视图；
图2为本实用新型提出的伸缩式LED太阳能路灯支架的齿轮结构示意图；
图3为本实用新型提出的伸缩式LED太阳能路灯支架的滑块部分俯视图；
图4为本实用新型提出的伸缩式LED太阳能路灯支架的滑块部分侧视图。
图中：1第一支柱、2第二支柱、3齿轮台、4齿轮、5摇杆、6第二连接块、7灯架、8第一卡柱、9第二弹簧块、10第一卡杆、11第一卡环、12第一限位杆、13第一限位柱、14摇把、15连接杆、16支撑杆、17第一连接块、18第二卡柱、19第一弹簧块、20第二限位杆、21滑块、22第二卡环、23第二卡杆、24第三弹簧块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-4，伸缩式LED太阳能路灯支架，包括第一支柱1，第一支柱1上开设有伸缩腔，伸缩腔内滑动安装有第二支柱2，第二支柱2一侧焊接有第一齿条，第一支柱1靠近第一齿条一侧焊接有齿轮台3，齿轮台3上开设有第一齿轮槽，第一齿轮槽与伸缩腔连通，第一齿轮槽内转动安装有齿轮4，齿轮4与第一齿条啮合，齿轮4一侧焊接有连接杆15的一端，连接杆15的另一端焊接有摇杆5，摇杆5位于齿轮台3的一侧，摇杆5远离连接杆15一侧转动套设有摇把14，齿轮台3一侧焊接有第一转轴，第一转轴上转动安装有第一卡杆10，第一卡杆10一侧焊接有第一卡环11，第一卡环11与连接杆15相适配，第二支柱2一侧开设有滑槽，滑槽内滑动安装有滑块21，滑块21一侧焊接有第一连接块17，第一连接块17上转动安装有支撑杆16，第二支柱2一侧顶部转动安装有灯架7，灯架7一侧焊接有第二连接块6，支撑杆16转动安装于第二连接块6上，滑块21上开设有第二齿轮槽，第二齿轮槽与齿轮4相适配，滑槽靠近第二齿轮槽一侧内壁上焊接有第二齿条，第二齿条与齿轮4相适配，滑块21一侧焊接有第二转轴，第二转轴上转动安装有第二卡杆23，第二卡杆23一侧焊接有第二卡环22，第二卡环22与连接杆15相适配，第一支柱1远离齿轮台3一侧顶部焊接有第一限位柱13，第一限位柱13上转动安装有第一限位杆12，第一限位杆12一侧焊接有第一卡柱8，第二支柱2一侧等间距开设有多个第一卡槽，第一卡槽与第一卡柱8相适配，第一支柱1一侧焊接有第一弹簧的一端，第一弹簧的另一端焊接于第一限位杆12的一侧，滑块21一侧转动安装有第二限位杆20，第二限位杆20一侧焊接有第二卡柱18，滑槽一侧内壁上等间距开设有多个第二卡槽，第二卡槽与第二卡柱18相适配，滑块21靠近第二限位杆20一侧焊接有第一弹簧块19，第一弹簧块19一侧焊接有第二弹簧的一端，第二弹簧的另一端焊接于第二限位杆20的一侧，齿轮台3靠近第一卡杆10一侧焊接有第二弹簧块9，第二弹簧块9一侧焊接有第三弹簧的一端，第三弹簧的另一端焊接于第一卡杆10的一侧，滑块21靠近第二卡杆23一侧焊接有第三弹簧块24，第三弹簧块24一侧焊接有第四弹簧的一端，第四弹簧的另一端焊接于第二卡杆23的一侧，滑块21两侧均焊接有第一卡块，滑槽内壁上开设有第一卡块槽，第一卡块槽与第一卡块相适配，第一卡块与第一卡块槽滑动连接，第二支柱2两侧均焊接有第二卡块，伸缩腔内壁上开设有第二卡块槽，第二卡块槽与第二卡块相适配，第二卡块与第二卡块槽滑动连接，灯架7一侧固定安装有灯管本体。
工作原理：将齿轮4放入第二齿轮槽，第四弹簧弹力推动第二卡杆23，第二卡杆23将第二卡环22卡住连接杆15，固定齿轮4的位置，摇动摇把14，摇把14传动摇杆5、连接杆15和齿轮4，齿轮4通过第二齿条移动滑块21的位置，滑块21推动支撑杆16将灯架7支起一定的角度，滑块21位置固定后第二弹簧弹力推动第二限位杆20和第二卡柱18，第二卡柱18卡入第二卡槽，对滑块4的位置进行固定，按下第二卡杆23，解除对齿轮4的固定，可将齿轮4从第二齿轮槽内取出；将齿轮4放入第一齿轮槽，第三弹簧弹力推动第一卡杆10和第一卡环11，第一卡环11卡住齿轮4，对齿轮4的位置进行固定，摇动摇把14，齿轮4旋转，通过第一齿条将调节第二支柱2的位置，第二支柱2位置固定后，第一弹簧弹力推动第一限位杆12和第一卡柱8，第一卡柱8卡入第一卡槽，对第二支柱2的高度进行固定。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
