技术领域
本实用新型涉及饲料槽技术领域，具体为一种双槽饲料槽。
背景技术
随着经济的发展，一些家畜养殖技术也不断的提升，因此家畜使用的饲料槽也在不断的改进，但是传统的饲料槽只具有喂食的功能，且结构也单一，不能满足家畜养殖的需要，还有一些饲料槽体积小，一次喂养的家畜数量有限，因此限制了家畜动物的喂养的效率，一般的饲料槽就是一个槽状结构，不方便饲养人员倾倒饲料，有时，动物在饥饿时，动物之间就会抢剂饲料槽，进而会挤撒正在倒入的饲料，因此会浪费资源，不能满足饲养人员的需求，鉴于此，我们提出一种双槽饲料槽。
实用新型内容
本实用新型的目的在于提供一种双槽饲料槽，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种双槽饲料槽，包括饲料槽体和物料放置箱，所述饲料槽体的结构为无盖的空心箱体结构，所述饲料槽体的中央通过物料放置箱分隔成两个槽室，所述物料放置箱的下端两侧均开设有通孔，其中两个通孔分别正对槽室的中心，所述物料放置箱在靠近通孔的一侧下端设有引流块，所述物料放置箱的顶端中央设有进料柱，所述进料柱连通物料放置箱的内腔，所述物料放置箱的内腔顶端一侧设有蓄电池，其中物料放置箱的顶端一侧镶嵌有开关按钮，所述蓄电池电性连接开关按钮，所述物料放置箱在靠近通孔的一侧壁上端设有垂直的电动伸缩杆，所述电动伸缩杆的下端连接有U型挡板，所述电动伸缩杆分别电性连接蓄电池和开关按钮，所述物料放置箱在靠近通孔的一侧壁两边均设有滑槽，其中U型挡板的两端分别卡接在通孔两边的滑槽内。
优选的，所述引流块的顶端与通孔的低端相互接触，且引流块的形状为直角型三棱柱。
优选的，所述物料放置箱底板的厚度与放置在槽室内的引流块高度相同。
优选的，所述电动伸缩杆处于伸长状态时，U型挡板完全覆盖通孔，其中电动伸缩杆处于收缩状态时，U型挡板与通孔错位排列，且两者均不阻挡。
优选的，所述物料放置箱的顶端设有导线插口，其中导线插口连通蓄电池的电性输入端的触片。
与现有技术相比，本实用新型的有益效果是：该装置利用物料放置箱方便对物料的储存，以便于减少饲料在增加时，而洒出浪费，利用电动伸缩杆和U型挡板之间的相互作用，实现了U型挡板对通孔的阻挡，进而保证饲料流出以及阻断，方便对饲料的保存和释放，通过物料放置箱把饲料槽体分隔成两个槽室，以便于提高一次饲养动物的数量，方便多个动物同时喂食，提高动物之间的食欲。
附图说明

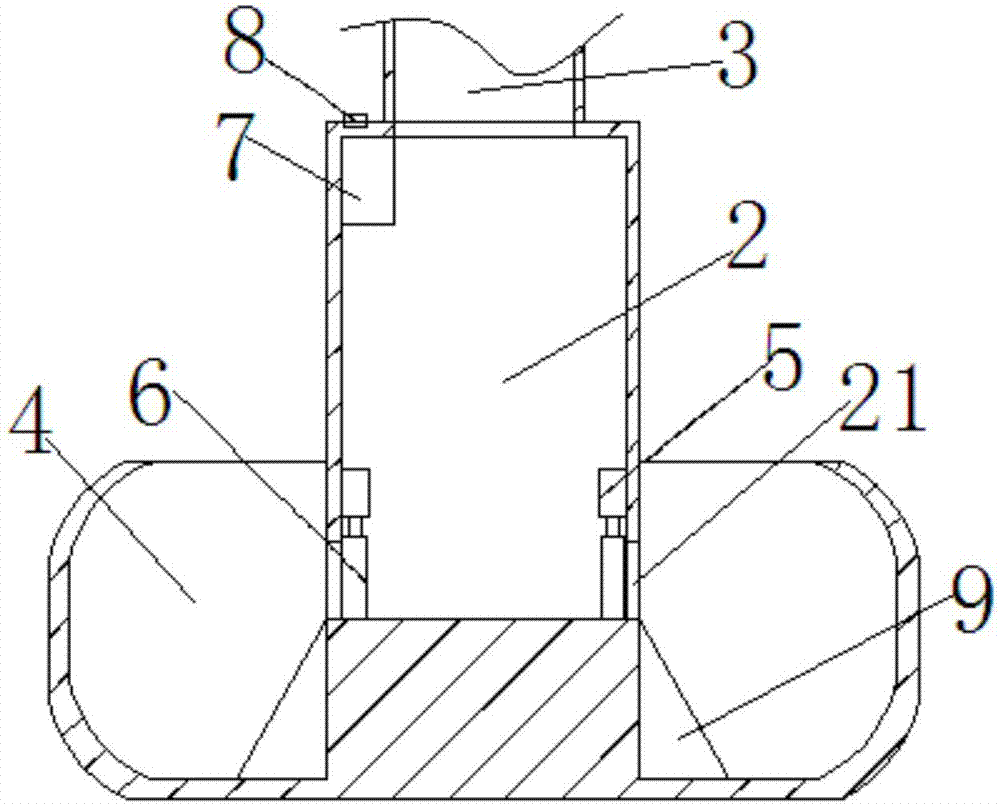

图1为本实用新型的剖视结构示意图；
图2为本实用新型的俯视结构示意图；
图3为本实用新型的侧视结构示意图；
图4为本实用新型U型挡板与滑槽的卡接结构示意图。
图中：饲料槽体1、物料放置箱2、通孔21、滑槽22、进料柱3、槽室4、电动伸缩杆5、U型挡板6、蓄电池7、开关按钮8、引流块9、导线插口10。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4本实用新型提供一种技术方案：
一种双槽饲料槽，包括饲料槽体1和物料放置箱2，饲料槽体1的结构为无盖的空心箱体结构，饲料槽体1的中央通过物料放置箱2分隔成两个槽室4，利用物料放置箱2方便对物料的储存，以便于减少饲料在增加时，而洒出浪费，物料放置箱2的下端两侧均开设有通孔21，其中两个通孔21分别正对槽室4的中心，通过物料放置箱2把饲料槽体1分隔成两个槽室4，以便于提高一次饲养动物的数量，方便多个动物同时喂食，提高动物之间的食欲，物料放置箱2在靠近通孔21的一侧下端设有引流块9，引流块9的顶端与通孔21的低端相互接触，且引流块9的形状为直角型三棱柱，物料放置箱2底板的厚度与放置在槽室4内的引流块9高度相同，利用引流块9，减少饲料的飞溅，物料放置箱2的顶端中央设有进料柱3，进料柱3连通物料放置箱2的内腔，物料放置箱2的内腔顶端一侧设有蓄电池7，其中物料放置箱2的顶端一侧镶嵌有开关按钮8，蓄电池7电性连接开关按钮8，物料放置箱2的顶端设有导线插口10，其中导线插口10连通蓄电池7的电性输入端的触片，物料放置箱2在靠近通孔21的一侧壁上端设有垂直的电动伸缩杆5，电动伸缩杆5的下端连接有U型挡板6，电动伸缩杆5处于伸长状态时，U型挡板6完全覆盖通孔21，其中电动伸缩杆5处于收缩状态时，U型挡板6与通孔21错位排列，且两者均不阻挡，利用电动伸缩杆5和U型挡板6之间的相互作用，实现了U型挡板6对通孔21的阻挡，进而保证饲料流出以及阻断，方便对饲料的保存和释放，U型挡板6和滑槽22结构稳定，以便于提高此装置的使用寿命。
电动伸缩杆5分别电性连接蓄电池7和开关按钮8，利用蓄电池7、开关按钮8和导线插口10，方便对蓄电池7储入电量，也方便为电动伸缩杆5提供电能，以便于随时进行人为释放饲料，进而节约资源，保证饲料释放的人性化，物料放置箱2在靠近通孔21的一侧壁两边均设有滑槽22，其中U型挡板6的两端分别卡接在通孔21两边的滑槽22内。
