技术领域
本实用新型涉及养殖技术领域，尤其涉及一种具有加热功能的饲料槽。
背景技术
在牛羊等牲畜的养殖过程中，需要喂食一些流体的饲料，这些饲料在放置过程中会逐渐变凉，若牲畜吃了凉饲料有可能会导致腹泻等病状，增加农户的负担，现有的加热饲料槽通常采用在饲料槽的底部设置加热装置，其不足之处在于：1、从饲料槽的底部加热时饲料槽上表面的饲料不能被及时加热，牲畜吃了这部分的饲料还是有腹泻的风险；2、由于流体饲料具有粘稠性，在加热时需要搅拌，否则就会粘底变糊，而现有的装置在饲料槽内部无法安装搅拌装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种具有加热功能的饲料槽。
为了实现上述目的，本实用新型采用了如下技术方案：
设计一种具有加热功能的饲料槽，包括安装架、滑动连接在安装架表面的饲料槽以及设置在饲料槽上方的搅拌加热装置，所述安装架的前侧设有与水平面呈45度夹角的斜面，斜面的两侧及中线处有三道平行的滑槽孔，位于两侧的滑槽孔关于中间的滑槽孔对称，所述饲料槽上设有与斜面两侧的滑槽孔相匹配的滑块，所述滑块呈条状分布且截面为T型，所述饲料槽上设有与斜面中线处的滑槽孔相匹配的滑动顶块，所述饲料槽通过其两侧的滑块和中间的滑动顶块卡接在斜面上，在安装架的内部设有液压缸，所述液压缸的输出轴垂直固定连接滑动顶块的下端面，所述搅拌加热装置包括多根电加热棒和搅拌辊，所述电加热棒均匀的设置在饲料槽的上方，所述搅拌辊水平设置在饲料槽的上方，搅拌辊的两端转动连接在支架上，所述搅拌辊的一端通过链轮链条连接搅拌电机的输出端。
优选的，所述斜面中线处的滑槽孔内侧的上方设有限位块，对饲料槽的上升高度进行限位。
优选的，所述支架的上端固定在安装架上，两个支架之间的距离小于饲料槽的长度，使搅拌辊连同支架可以一起插入饲料槽中。
优选的，所述电加热棒与斜面之间平行且沿斜面向下分布，电加热棒与斜面之间的距离大于饲料槽的壁厚。
本实用新型提出的一种具有加热功能的饲料槽，有益效果在于：本实用新型使用方便，加热效果好，当饲料需要加热时，通过液压缸将饲料槽顶起来，可以防止牲畜吃到凉饲料，当饲料槽背部的滑动顶块碰到限位块时停止上升，此时搅拌辊和电加热棒可以插入饲料槽中，对饲料进行搅拌加热，可以防止粘底。
附图说明

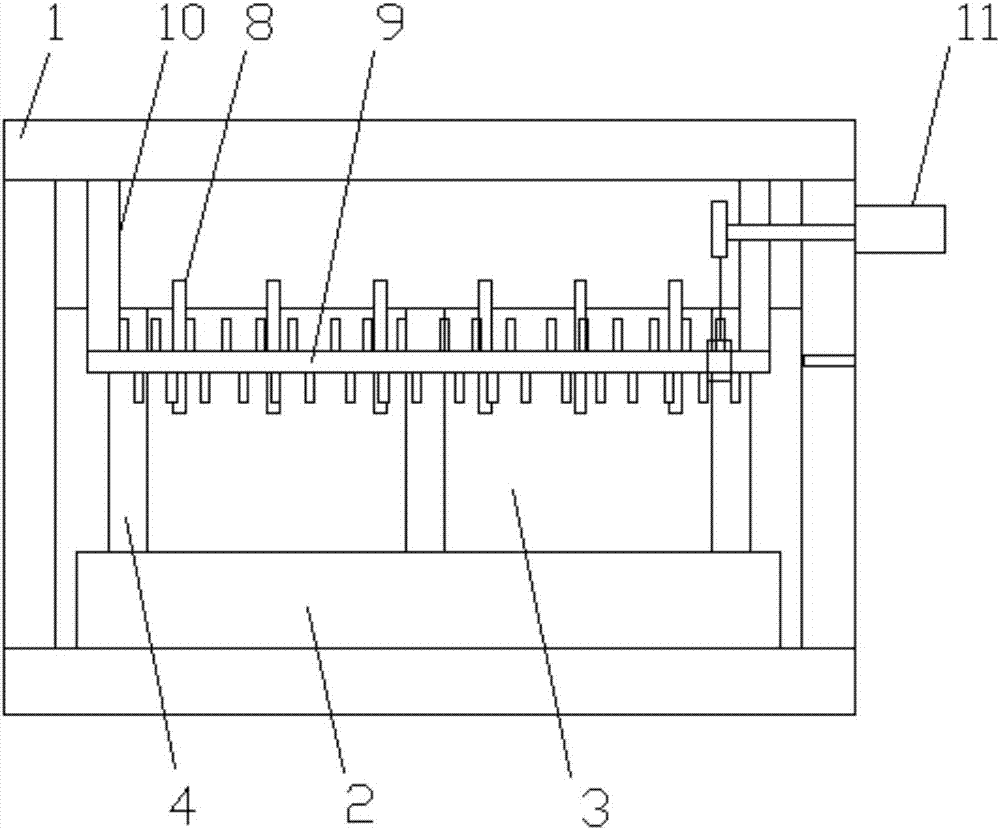

图1为本实用新型提出的一种具有加热功能的饲料槽的正面示意图；
图2为本实用新型提出的一种具有加热功能的饲料槽的饲料槽位于底端时的结构示意图；
图3为本实用新型提出的一种具有加热功能的饲料槽的饲料槽位于顶端时的结构示意图；
图4为本实用新型提出的一种具有加热功能的饲料槽的饲料槽背部结构示意图；
图中：1-安装架，2-饲料槽，3-斜面，4-滑槽孔，5-滑块，6-滑动顶块，7-液压缸，8-电加热棒，9-搅拌辊，10-支架，11-搅拌电机，12-限位块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-4，一种具有加热功能的饲料槽，包括安装架1、滑动连接在安装架1表面的饲料槽2以及设置在饲料槽2上方的搅拌加热装置，所述安装架1的前侧设有与水平面呈45度夹角的斜面3，斜面3的两侧及中线处有三道平行的滑槽孔4，位于两侧的滑槽孔4关于中间的滑槽孔4对称，所述饲料槽2上设有与斜面3两侧的滑槽孔4相匹配的滑块5，所述滑块5呈条状分布且截面为T型，所述饲料槽2上设有与斜面3中线处的滑槽孔4相匹配的滑动顶块6，所述饲料槽2通过其两侧的滑块5和中间的滑动顶块6卡接在斜面3上，在安装架1的内部设有液压缸7，所述液压缸7的输出轴垂直固定连接滑动顶块6的下端面，所述搅拌加热装置包括多根电加热棒8和搅拌辊9，所述电加热棒8均匀的设置在饲料槽2的上方，所述搅拌辊9水平设置在饲料槽2的上方，搅拌辊9的两端转动连接在支架10上，所述搅拌辊9的一端通过链轮链条连接搅拌电机11的输出端。
所述斜面3中线处的滑槽孔4内侧的上方设有限位块12，对饲料槽2的上升高度进行限位，所述支架10的上端固定在安装架1上，两个支架10之间的距离小于饲料槽2的长度，使搅拌辊9连同支架10可以一起插入饲料槽2中，所述电加热棒8与斜面3之间平行且沿斜面3向下分布，电加热棒8与斜面3之间的距离大于饲料槽2的壁厚。
工作原理：当饲料需要加热时，通过液压缸7将饲料槽2沿着斜面3的滑槽孔4顶起来，可以防止牲畜吃到凉饲料，当饲料槽2背部的滑动顶块6碰到限位块12时停止上升，此时搅拌辊9和电加热棒8可以插入饲料槽2中，对饲料进行搅拌加热，可以防止粘底。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
