技术领域
本实用新型涉及饲料槽技术领域，具体为一种方便紧固的饲料槽装置。
背景技术
在现代化的养殖工厂内，养殖规模一般都比较大，在养殖家禽或牲畜正式进入养殖圈舍内之前，需要安装很多用于饲料养殖家禽或牲畜的饲料槽，而现有的饲料槽一般安装过程复杂繁琐，这就降低了工作效率且提高了养殖成本，鉴于此，我们提出一种方便紧固的饲料槽装置。
实用新型内容
本实用新型的目的在于提供一种方便紧固的饲料槽装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种方便紧固的饲料槽装置，包括安装面，所诉安装面上固定设有底板，所述底板上固定安装有多个单体对接板，每个所述的单体对接板上均安装有对接凸销，且单体对接板的表面位于对接凸销的正上方设有第一滑槽，单体对接板的表面滑动设有活动卡位块，所述活动卡位块的部分块体滑动设于第一滑槽内部，且每个活动卡位块均固定安装在把手上，单体对接板的两侧均设有第二滑槽，活动卡位块的两侧面均固定连接有衔接块，所述衔接块的部分块体活动设于第二滑槽内部，且衔接块位于第二滑槽内部的块体和活动杆固定连接，所述活动杆设于底板内部的孔槽内，且活动杆的两端均位于底板的外部，活动杆的两端均固定设有限位块，位于下方的所述限位块和底板之间连接有第一弹簧，位于上方的所述限位块和底板之间连接有第二弹簧，所述第一弹簧和第二弹簧均环绕于活动杆上，底板上对应安装有固定凸板，所述固定凸板安装在饲料槽体上，且固定凸板内设有多个销孔，每个所述销孔的正上方均设有卡位槽。
优选的，所述单体对接板至少设有三个，呈线性等距离排列。
优选的，所述活动卡位块由两个呈T型的块体固定连接而成，位于下方的T型块体和第一滑槽的截面形状相同且相适配，位于上方的T型块体和卡位槽相对应，且二者的尺寸相匹配。
优选的，所述销孔的个数和单体对接板的个数相等，且单体对接板上的对接凸销和销孔之间相互对应，二者的尺寸相互匹配。
与现有技术相比，本实用新型的有益效果是：该装置在底板上安装多个单体对接板，在单体对接板上安装对接凸销和滑动的活动卡位块，通过对接凸销和饲料槽体上的固定凸板内的销孔之间的对应卡嵌，实现饲料槽体的初步安装，通过活动卡位块和固定凸板上的卡位槽之间的对应卡嵌，实现对饲料槽体的进一步固定，并通过第一弹簧和第二弹簧的弹力作用，实现活动卡位块始终保持卡嵌在卡位槽内，从而避免饲料槽体的松动，该装置操作简便，安装稳定性好，具有较强的实用性。
附图说明

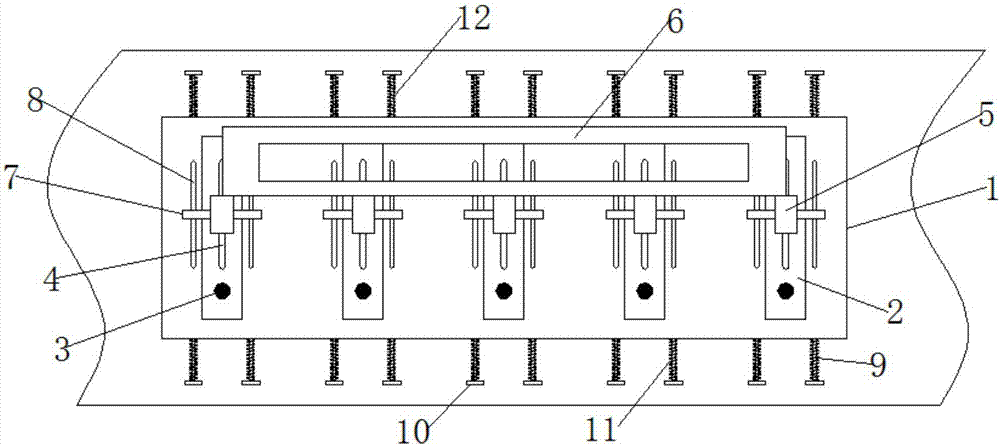

图1为本实用新型结构示意图；
图2为本实用新型饲料槽体和固定凸板正视图；
图3为本实用新型活动卡位块正视图。
图中：底板1、单体对接板2、对接凸销3、第一滑槽4、活动卡位块5、把手6、衔接块7、第二滑槽8、活动杆9、限位块10、第一弹簧11、第二弹簧12、饲料槽体13、固定凸板14、销孔15、卡位槽16。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：
一种方便紧固的饲料槽装置，包括安装面，所诉安装面上固定设有底板1，底板1上固定安装有多个单体对接板2，单体对接板2至少设有三个，呈线性等距离排列，每个的单体对接板2上均安装有对接凸销3，且单体对接板2的表面位于对接凸销3的正上方设有第一滑槽4，单体对接板2的表面滑动设有活动卡位块5，活动卡位块5由两个呈T型的块体固定连接而成，位于下方的T型块体和第一滑槽4的截面形状相同且相适配，位于上方的T型块体和卡位槽16相对应，且二者的尺寸相匹配，活动卡位块5的部分块体滑动设于第一滑槽4内部，且每个活动卡位块5均固定安装在把手6上，单体对接板2的两侧均设有第二滑槽8，活动卡位块5的两侧面均固定连接有衔接块7，衔接块7的部分块体活动设于第二滑槽8内部，且衔接块7位于第二滑槽8内部的块体和活动杆9固定连接，活动杆9设于底板1内部的孔槽内，且活动杆9的两端均位于底板1的外部，活动杆9的两端均固定设有限位块10，位于下方的限位块10和底板1之间连接有第一弹簧11，位于上方的限位块10和底板1之间连接有第二弹簧12，第一弹簧11和第二弹簧12均环绕于活动杆9上，底板1上对应安装有固定凸板14，固定凸板14安装在饲料槽体13上，且固定凸板14内设有多个销孔15，销孔15的个数和单体对接板2的个数相等，且单体对接板2上的对接凸销3和销孔15之间相互对应，二者的尺寸相互匹配，每个销孔15的正上方均设有卡位槽16。
将饲料槽体13上的固定凸板14对应安装在底板1上的单体对接板2上，使单体对接板2上的对接凸销3对应插入至固定凸板14内的销孔15内，在此之前，向上拉动把手6，带动活动卡位块5上移，活动卡位块5的上移的过程中压缩了第一弹簧11并拉伸了第二弹簧12，使第一弹簧11和第二弹簧12存储弹性势能，待固定凸板14安装在单体对接板2上时，松开把手6，在第一弹簧11和第二弹簧12的弹力作用下，活动杆9下移，带动活动卡位块5下移，至活动卡位块5的竖直段块体对应卡嵌进入卡位槽16内，且活动卡位块5的水平段块体实现对固定凸板14的部分覆盖，从而防止固定凸板14滑落，有效提高了饲料槽体13安装的稳定性。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
