技术领域
本实用新型涉及电子元件生产技术领域，具体为一种电子元器件包装机的抽风隔尘装置。
背景技术
随着现代化技术的发展，电子元器件的使用也越来越广泛，电子元件的生产也越来越多，而伴随着人们的生活水平的提高，人们越来越注重产品的包装，往往产品的外包装比实物都要昂贵，包装不仅是对内部的产品起到保护的作用，避免产品在运输搬运的过程中遭到损坏，还使得产品的整体外观更加美观，激发购买者的购买欲望，包装机可对电子元器件进行包装，且包装效率高，包装机在对电子元器件进行包装时，会产生大量的粉尘、碎屑等，如果这些粉尘、碎屑不能及时清除，不但会污染操作者的工作的环境，而且会对操作者带来身体上的损害，影响操作者的健康，传统包装机的抽风隔尘装置结构简单，功能也比较单一，隔尘效果较差，整个装置采用一体化的结构设计，安装和维护都很不方便，而且隔尘装置的清洗操作也很复杂，长期使用经常会出现粉尘堵住电机或者是其他除尘设备的问题，导致电机停止工作，严重时还会损坏电机，这就大大降低了该抽风除尘装置的除尘效率。
实用新型内容
为了克服现有技术方案的不足,本实用新型提供一种电子元器件包装机的抽风隔尘装置，结构简单，安装和维护也很方便，除尘效果好、效率高，清洗便捷，值得推广。
本实用新型解决其技术问题所采用的技术方案是：一种电子元器件包装机的抽风隔尘装置，包括除尘室，所述除尘室通过抽风管道连接有包装机的粉尘出口，所述除尘室一侧设置有粉尘入口，所述抽风管道与粉尘入口连接在一起，所述粉尘入口处设置有过滤网层，所述过滤网层包括三个过滤网，所述粉尘室右侧底部设置有出水口，所述出水口通过出水管道连接有废水收集箱，所述粉尘室的顶端设置有箱盖，所述箱盖上设置有把手，所述箱盖上表面设置有进水口，所述进水口通过进水管道连接有水箱，所述进水管道和出水管道上均设置有阀门，所述粉尘室内部为中空夹层，所述中空夹层内部设置有水泵，所述中空夹层的内部还设置有风机，所述中空夹层的内壁上设置有支撑板，所述风机通过风机底座设置在支撑板上，所述中空夹层的内部设置有搅拌杆，所述搅拌杆一端与箱盖连接在一起，所述搅拌杆上均匀设置有若干搅拌片。
作为本实用新型一种优选的技术方案，所述抽风管道与粉尘出口、粉尘入口的连接处设置有密封片。
作为本实用新型一种优选的技术方案，所述抽风管道两端内表面均设置有螺纹，所述粉尘出口和粉尘入口的外表面也均设置有螺纹，所述抽风管道与粉尘出口、粉尘入口之间均采用螺纹连接。
作为本实用新型一种优选的技术方案，所述中空夹层的内部设置有消音器。
作为本实用新型一种优选的技术方案，所述把手上设置有防滑硅胶垫。
作为本实用新型一种优选的技术方案，所述过滤网层的网孔大小至靠近粉尘入口处向远离粉尘入口处呈阶梯式增大。
与现有技术相比，本实用新型的有益效果是：该电子元器件包装机的抽风隔尘装置通过设置过滤网层，对粉尘入口处的粉尘起到了过滤的作用，是个预过滤的阶段，通过过滤网层，先过滤掉颗粒较大的粉尘杂志，避免后续操作中，粉尘阻塞电机进而影响电机正常工作的问题出现，设置箱盖，方便打开关闭粉尘室，从而方便粉尘室内部的清洗操作，通过设置搅拌杆，加快了粉尘室内部空气的循环流动，使得更多的粉尘碎屑在重力作用下，降落至粉尘室底部的除尘水内，提高了除尘效率，也使得除尘的效果更佳，整体上来看，该电子元器件包装机的抽风隔尘装置，结构简单，安装和维护也很方便，除尘效果好、效率高，清洗便捷，值得推广。
附图说明

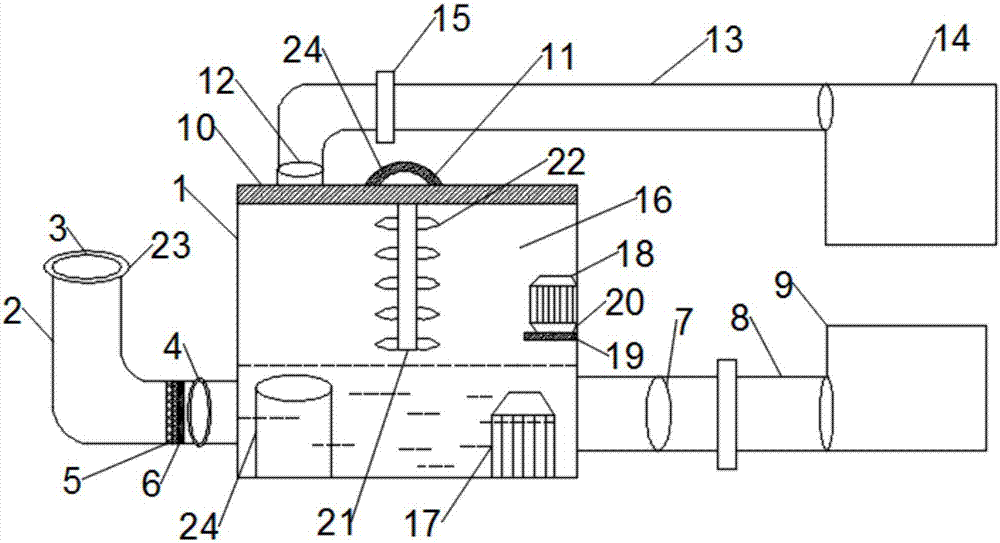

图1为本实用新型结构示意图。
图中：1-粉尘室；2-抽风管道；3-粉尘出口；4-粉尘入口；5-过滤网层；6-过滤网；7-出水口；8-出水管道；9-废水收集箱；10-箱盖；11-把手；12-进水口；13-进水管道；14-水箱；15-阀门；16-中空夹层；17-水泵；18-风机；19-支撑板；20-风机底座；21-搅拌杆；22-搅拌片；23-密封片；24-消音器；25-防滑硅胶垫。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例：
如图1所示，本实用新型提供一种技术方案：一种电子元器件包装机的抽风隔尘装置，包括除尘室1，所述除尘室1通过抽风管道2连接有包装机的粉尘出口3，所述除尘室1一侧设置有粉尘入口4，所述抽风管道2与粉尘入口4连接在一起，所述粉尘入口4处设置有过滤网层5，所述过滤网层5包括三个过滤网6，所述粉尘室1右侧底部设置有出水口7，所述出水口7通过出水管道8连接有废水收集箱9，所述粉尘室1的顶端设置有箱盖10，所述箱盖10上设置有把手11，所述箱盖10上表面设置有进水口12，所述进水口12通过进水管道13连接有水箱14，所述进水管道13和出水管道8上均设置有阀门15，所述粉尘室1内部为中空夹层16，所述中空夹层16内部设置有水泵17，所述中空夹层16的内部还设置有风机18，所述中空夹层16的内壁上设置有支撑板19，所述风机18通过风机底座20设置在支撑板19上，所述中空夹层16的内部设置有搅拌杆21，所述搅拌杆21一端与箱盖10连接在一起，所述搅拌杆21上均匀设置有若干搅拌片22。
本实用新型的技术方案为：所述抽风管道2与粉尘出口3、粉尘入口4的连接处设置有密封片23，密封片23的设置起到了密封的效果，避免粉尘从粉尘出口3沿着抽风管道2流向粉尘入口4的过程中出现泄漏，进而避免了粉尘污染工作环境；所述抽风管道2两端内表面均设置有螺纹，所述粉尘出口3和粉尘入口4的外表面也均设置有螺纹，所述抽风管道2与粉尘出口3、粉尘入口4之间均采用螺纹连接，采用螺纹连接的连接方式，使得抽风管道2与粉尘出口3、粉尘入口4之间可拆卸，便于对抽风管道2进行清洗安装；所述中空夹层16的内部设置有消音器24，消音器24的设置，起到了消音的效果，减少了噪声污染；所述把手11上设置有防滑硅胶垫25，防滑硅胶垫25的设置，起到了防滑的作用；三个所述过滤网6的网孔大小至靠近粉尘入口4处向远离粉尘入口4处呈阶梯式增大，从而使得过滤网层5的过滤效果更好。
具体使用方式及优点：该电子元器件包装机的抽风隔尘装置通过设置过滤网层，对粉尘入口处的粉尘起到了过滤的作用，是个预过滤的阶段，通过过滤网层，先过滤掉颗粒较大的粉尘杂志，避免后续操作中，粉尘阻塞电机进而影响电机正常工作的问题出现，设置箱盖，方便打开关闭粉尘室，从而方便粉尘室内部的清洗操作，通过设置搅拌杆，加快了粉尘室内部空气的循环流动，使得更多的粉尘碎屑在重力作用下，降落至粉尘室底部的除尘水内，提高了除尘效率，也使得除尘的效果更佳，整体上来看，该电子元器件包装机的抽风隔尘装置，结构简单，安装和维护也很方便，除尘效果好、效率高，清洗便捷，值得推广。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
