技术领域
本实用新型涉及过滤网清洁技术领域，具体是一种空气过滤网的自清洁装置。
背景技术
过滤网大量的运用于家电行业，用于对空气进行过滤，在分体式落地空调器中，需在进风口处设置过滤网，过滤网使用一段时间后会积累很多灰尘，引起网眼的堵塞造成通风不畅，并且会滋生许多细菌和病菌，当空调再次启动时，会造成二次污染，因此当空调运行一段时间后，必须对其过滤网进行清洁，目前大部分的过滤网清洁的方式均是采用手工拆下过滤网清洁，用户清洁不便，因此需要一种能自动进行过滤网清洁的装置。
实用新型内容
本实用新型的目的在于提供一种空气过滤网的自清洁装置，以解决背景技术中提到的问题。
为实现上述目的，本实用新型提供如下技术方案：一种空气过滤网的自清洁装置，包括过滤网架，所述过滤网架的两侧分别固接有第一导轨和第二导轨，所述过滤网架的底部固接有机构底箱，所述第一导轨内设有第一丝杠和第一丝杠滑块，所述第一丝杠穿过所述第一丝杠滑块，所述第一丝杠的上端通过第一筒型轴承与所述第一导轨的上壁连接，所述第一丝杠的下端穿过所述第一导轨的下壁和所述机构底箱，所述第一丝杠的下端固接有第一锥齿轮，所述第二导轨内设有第二丝杠和第二丝杠滑块，所述第二丝杠穿过所述第二丝杠滑块，所述第二丝杠的上端通过第二筒型轴承与所述第二导轨的上壁连接，所述第二丝杠的下端穿过所述第二导轨的下壁和所述机构底箱，所述第二丝杠的下端固接有第二锥齿轮，所述机构底箱设有转轴，所述转轴的一端通过第三筒型轴承与所述机构底箱的侧壁连接，所述转轴上固定环套有第三锥齿轮和第四锥齿轮，所述转轴的另一端穿过所述机构底箱并与第二电机的输出轴连接，所述第二电机固定在所述电机罩内，所述电机罩固定在所述机构底箱上，所述第一锥齿轮与所述第三锥齿轮啮合，所述第二锥齿轮与所述第四锥齿轮啮合，所述第二丝杠滑块上固接有支板架，所述支板架的一侧固接有吸尘头，所述支板架的另一侧固接有吸尘装置，所述吸尘装置与所述吸尘头通过软管连通，所述第一丝杠滑块的两侧设有两个滑槽，两个所述滑槽与支板上的两个滑块相对应配合，所述支板上固接有两个毛刷板，所述第一丝杠滑块的底部固接有电机支板，所述支板的两侧通过两个弹簧与所述电机支板连接，所述电机支板上固接有第一电机，所述第一电机的输出轴上固接有凸轮，所述凸轮的侧壁与所述支板的底部接触。
作为对本实用新型的进一步限定：所述过滤网架的两侧均设有卡槽。
作为对本实用新型的进一步限定：所述吸尘头呈矩形，所述吸尘头与所述毛刷板相对。
作为对本实用新型的进一步限定：所述凸轮呈椭圆形。
与现有技术相比，本实用新型的有益效果：本实用新型可通过第二电机带动转轴和第三锥齿轮和第四锥齿轮转动，从而通过第一锥齿轮和第二锥齿轮带动第一丝杠和第二丝杠转动，由于第一锥齿轮、第二锥齿轮、第三锥齿轮和第四锥齿轮是同规格，所以可实现第一丝杠滑块和第二丝杠滑块的同步移动，从而实现吸尘头和毛刷板的同步移动，可通过吸尘装置和吸尘头随时将毛刷板从过滤网上刷下的灰尘吸走，两个毛刷板的设计可同时刷过滤网的两侧，有利于提高除灰效果，第一电机带动凸轮转动，支板通过弹簧与电机支板连接，弹簧起到复位作用，弹簧能始终使凸轮的侧壁与支板接触，因此随着凸轮的转动，支板通过滑块会在第一丝杠滑块的滑槽内做小范围的来回上下移动，从而支板可带动两个毛刷板做小范围的来回上下移动，可不断对局部过滤网进行反复清洁，大大提高清洁效果，同时，毛刷板、支板和第一电机会被第一丝杠滑块带动着整体沿第一导轨下移或上移，因此能更加全面的清洁整个过滤网，本装置结构简单，设计新颖，能较好的实现过滤网的自动清洁功能，同时能有较好的清洁效果。
附图说明

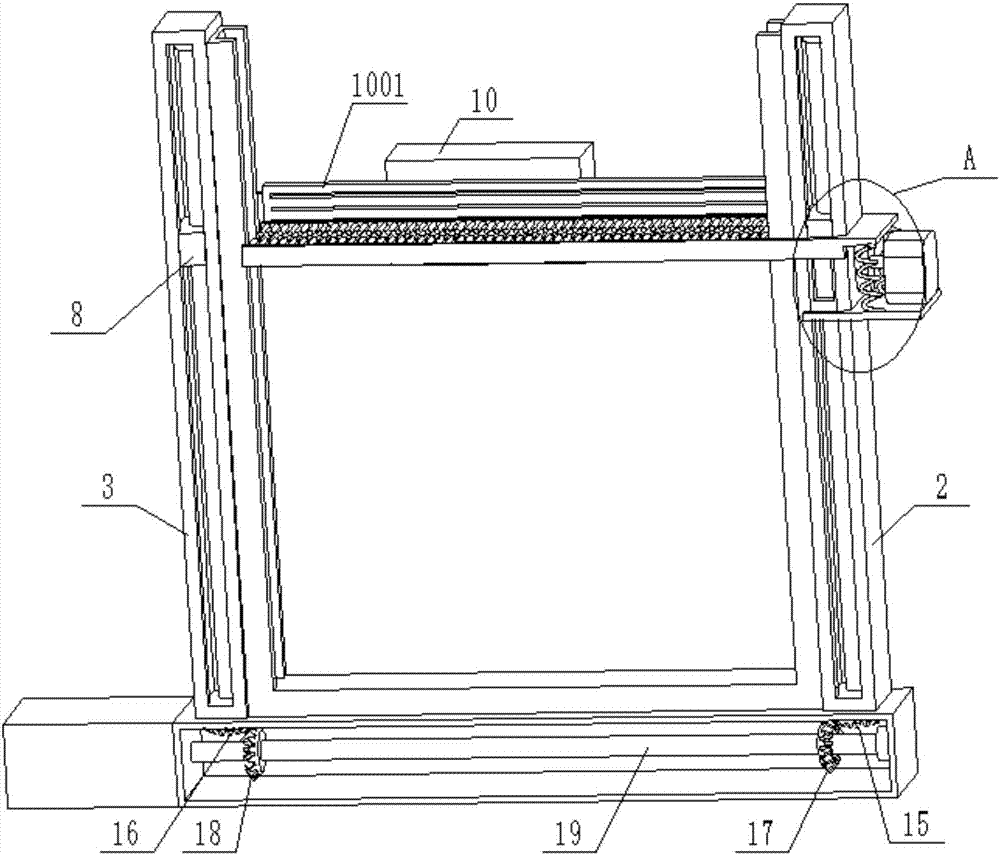

图1为本实用新型的立体结构示意图；
图2为本实用新型的另一角度立体结构示意图；
图3为本实用新型的结构爆炸图；
图4为本实用新型的支板和毛刷板的示意图；
图5为图1中A部分的局部放大图。
图中：1-过滤网架；101-卡槽；2-第一导轨；3-第二导轨；4-机构底箱；5-第一丝杠；501-第一筒型轴承；6-第二丝杠；601-第二筒型轴承；7-第一丝杠滑块；701-滑槽；702-电机支板；8-第二丝杠滑块；9-支板架；10-吸尘装置；1001-吸尘头；11-支板；1101-滑块；12-弹簧；13-第一电机；14-凸轮；15-第一锥齿轮；16-第二锥齿轮；17-第三锥齿轮；18-第四锥齿轮；19-转轴；1901-第三筒型轴承；20-第二电机；21-电机罩。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-5，一种空气过滤网的自清洁装置，包括过滤网架1，所述过滤网架1的两侧分别固接有第一导轨2和第二导轨3，所述过滤网架1的底部固接有机构底箱4，所述第一导轨2内设有第一丝杠5和第一丝杠滑块7，所述第一丝杠5穿过所述第一丝杠滑块7，所述第一丝杠5的上端通过第一筒型轴承501与所述第一导轨2的上壁连接，所述第一丝杠5的下端穿过所述第一导轨2的下壁和所述机构底箱4并固接有第一锥齿轮15，所述第二导轨3内设有第二丝杠6和第二丝杠滑块8，所述第二丝杠6穿过所述第二丝杠滑块8，所述第二丝杠6的上端通过第二筒型轴承601与所述第二导轨3的上壁连接，所述第二丝杠6的下端穿过所述第二导轨3的下壁和所述机构底箱4并固接有第二锥齿轮16，所述机构底箱4设有转轴19，所述转轴19的一端通过第三筒型轴承1901与所述机构底箱4的侧壁连接，所述转轴19上固定环套有第三锥齿轮17和第四锥齿轮18，所述转轴19的另一端穿过所述机构底箱4并与第二电机20的输出轴连接，所述第二电机20固定在所述电机罩21内，所述电机罩21固定在所述机构底箱4上，所述第一锥齿轮15与所述第三锥齿轮17啮合，所述第二锥齿轮16与所述第四锥齿轮18啮合，所述第二丝杠滑块8上固接有支板架9，所述支板架9的一侧固接有吸尘头1001，所述支板架1001的另一侧固接有吸尘装置10(所述吸尘装置即采用现有的吸尘器技术，包括吸尘的动力装置和存储灰尘的盒体)，所述吸尘装置10与所述吸尘头1001通过软管(图中未示出)连通，所述第一丝杠滑块7的两侧设有两个滑槽701，两个所述滑槽701与支板11上的两个滑块1101相对应配合，所述支板11上固接有两个毛刷板1102，两个毛刷板1102可同时对过滤网的两侧进行同时清洁，使清洁效果更好，所述第一丝杠滑块7的底部固接有电机支板702，所述支板11的两侧通过两个弹簧12与所述电机支板702连接，所述电机支板702上固接有第一电机13，所述第一电机13的输出轴上固接有凸轮14，所述凸轮14的侧壁与所述支板11的底部接触，弹簧12起到复位作用，可使凸轮14的侧壁始终与支板11的底部接触，从而可随着凸轮14转动，使支板11不断沿滑槽701上下小范围移动，实现毛刷板1102对过滤网不断小范围的刷灰。
所述过滤网架1的两侧均设有卡槽101，卡槽101用于卡住过滤网。
所述吸尘头1001呈矩形，所述吸尘头1001与所述毛刷板1102相对，方便吸尘头1001及时的将刷下来的灰尘吸走。
所述凸轮14呈椭圆形，椭圆形的凸轮14转动一圈可两次顶升支板11，较普通凸轮，第一电机13保持同样的转速，可使支板11上下移动的频率更快，从而可使毛刷板1102的清洁效果更好。
所述第一锥齿轮15、第二锥齿轮16、第三锥齿轮17和第四锥齿轮18是同一规格的标准件，因此可使第一丝杠滑块7和第二丝杠滑块8保持同步移动，从而可使吸尘头1001始终与毛刷板1102相对，便于及时吸尘。
使用时，可通过第二电机20带动转轴19和第三锥齿轮17和第四锥齿轮18转动，从而通过第一锥齿轮15和第二锥齿轮16带动第一丝杠5和第二丝杠6转动，由于第一锥齿轮15、第二锥齿轮16、第三锥齿轮17和第四锥齿轮18是同规格，所以可实现第一丝杠滑块7和第二丝杠滑块8的同步移动，从而实现吸尘头1001和毛刷板1102的同步移动，可通过吸尘装置10和吸尘头1001随时将毛刷板1102从过滤网上刷下的灰尘吸走，两个毛刷板1102的设计可同时刷过滤网的两侧，有利于提高除灰效果，第一电机13带动凸轮14转动，支板11通过弹簧12与电机支板702连接，弹簧12起到复位作用，弹簧12能始终使凸轮14的侧壁与支板11接触，因此随着凸轮14的转动，支板11通过滑块1101会在第一丝杠滑块7的滑槽701内做小范围的来回上下移动，从而支板11可带动两个毛刷板1102做小范围的来回上下移动，可不断对局部过滤网进行反复清洁，大大提高清洁效果，同时，毛刷板1102、支板11和第一电机13会被第一丝杠滑块7带动着整体沿第一导轨2下移或上移，因此能更加全面的清洁整个过滤网。
