技术领域
本实用新型涉及一种采用无机膜排放气体净化用载体结构，属于膜净化技术领域。
背景技术
在许多的家庭中，主妇往往是厨房的主角。但一些主妇长时间在厨房操作后便出现头痛、胸闷、眼痒、鼻塞、耳鸣等，如果在厨房时间较为集中，时间较长、严重的话还会导致失眠，记忆力减退、支气管炎、肺炎等“醉油综合症”，这主要是由厨房中的油烟污染所致，因为厨房中燃料燃烧和油脂加热所形成的油烟气体含有一氧化碳、二氧化碳、氮氧化物以及具有强烈致癌性的笨并芘等许多对人体有严重危害的物质，研究表明，常用食油加热到270℃左右所产生的油雾凝结物，可导致人体细胞染色体的损伤，女性肺癌发病率增高可能就是其中一个重要的因素，近年来国内一些大城市，在对肺癌发病情况的调查中发现，长期从事烹调的家庭主妇肺癌的发病率较高，此外在厨房油烟浓度高的环境下从事烹调作业的厨艺人员，油烟不仅易使其患肺癌，而且对其肠道、大脑神经等的危害也较为明显，目前很多家庭都装有油烟机，但是现阶段的油烟机往往只是把油烟抽出至室外，或者有些油烟机本身带有净化气体的功能，但是由于净化并不彻底，还是会有油烟释放到大气中，严重污染空气。
实用新型内容
本实用新型提出一种采用无机膜排放气体净化用载体结构，解决现有技术中现阶段的油烟机往往只是把油烟抽出至室外，或者有些油烟机本身带有净化气体的功能，但是由于净化并不彻底，还是会有油烟释放到大气中，严重污染空气等缺点。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种采用无机膜排放气体净化用载体结构，包括粗滤管，所述粗滤管一端固定连接有连接带，所述连接带一端活动连接有烟气收集管，所述粗滤管一端设有活性碳网一，所述活性碳网一一端设有精滤管，所述精滤管一端固定连接有活性碳网二，所述精滤管一端可拆卸连接有保护网罩，所述粗滤管内腔设有无机膜管一，所述精滤管内腔设有无机膜管二。
作为本实用新型的一种优选技术方案，所述粗滤管一端与所述精滤管一端均设有嵌入槽，所述精滤管另一端设有嵌杆，所述嵌杆与所述嵌入槽相配合。
作为本实用新型的一种优选技术方案，所述无机膜管一与所述无机膜管二分别可拆卸式设于所述粗滤管内腔与所述精滤管内腔。
作为本实用新型的一种优选技术方案，所述无机膜管一的膜孔径大于50nm，所述无机膜管二的膜孔径为2nm。
作为本实用新型的一种优选技术方案，所述保护网罩表面设有蜂窝孔，所述保护网罩可拆卸式连接所述精滤管。
本实用新型所达到的有益效果是：通过本实用新型，通过设有粗滤管与无机膜管一将油烟气进行初级过滤，通过设有精滤管与无机膜管二将油烟气进行二级过滤，无机膜管二的膜孔径相对较小，可以过滤掉一些分子较大的物质，提高过滤的效率，通过设有活性炭网一与活性碳网二可以吸附一些固体颗粒污染物，通过设有嵌杆与嵌入槽使得粗滤管与精滤管可以拆卸式连接，而且在一些需要增加过滤长度的地方，可以通过增加额外的精滤管满足相应要求，方便拆卸，有效地提高了过滤的效率。
附图说明
附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

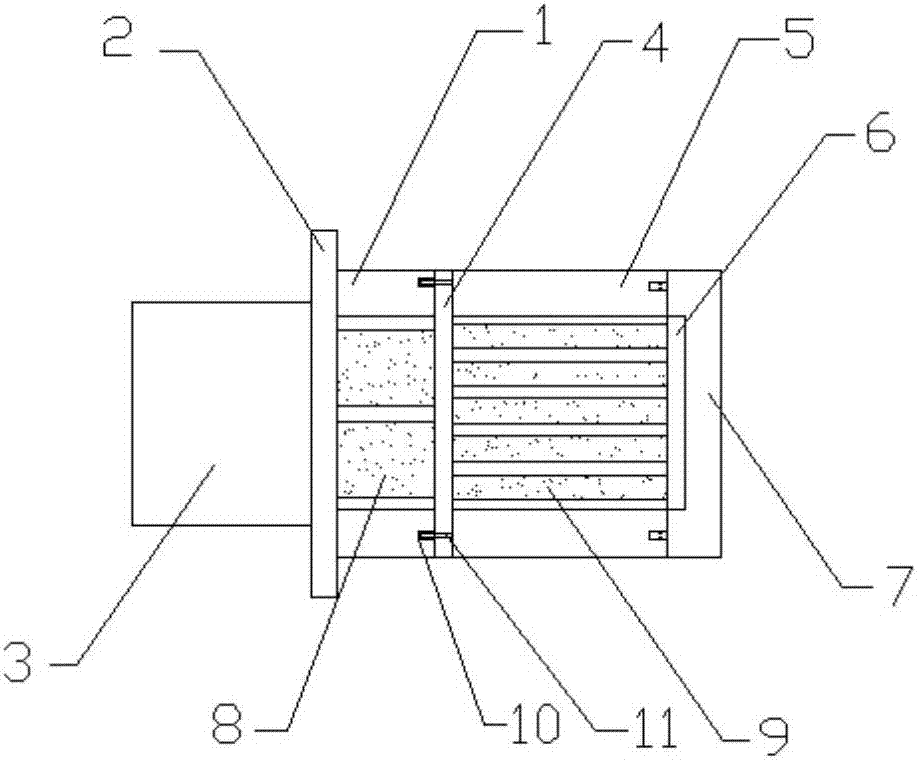

图1是本实用新型的结构图；
图2是本实用新型的保护网罩的结构图；
图3是本实用新型的粗滤管的结构图；
图4是本实用新型的精滤管的结构图；
图中：1、粗滤管；2、连接带；3、烟气收集管；4、活性炭网一；5、精滤管；6、活性碳网二；7、保护网罩；8、无机膜管一；9、无机膜管二；10、嵌入槽；11、嵌杆；12、蜂窝孔。
具体实施方式
以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。
实施例1
如图1至4所示，本实用新型提供一种采用无机膜排放气体净化用载体结构，包括粗滤管1，粗滤管1一端固定连接有连接带2，连接带2一端活动连接有烟气收集管3，粗滤管1一端设有活性碳网一4，活性碳网一4一端设有精滤管5，精滤管5一端固定连接有活性碳网二6，精滤管5一端可拆卸连接有保护网罩7，粗滤管1内腔设有无机膜管一8，精滤管1内腔设有无机膜管二9。
粗滤管1一端与精滤管5一端均设有嵌入槽10，精滤管5另一端设有嵌杆11，嵌杆11与嵌入槽10相配合，嵌杆11与嵌入槽10相配合，嵌杆11可以嵌入嵌入槽10内，使精滤管5与粗滤管1牢固连接。
无机膜管一8与无机膜管二9分别可拆卸式设于粗滤管1内腔与精滤管5内腔，拆卸连接方式使得无机膜管一8与无机膜管二9便于拆卸清洗。
无机膜管一8的膜孔径大于50nm，无机膜管二9的膜孔径为2nm，无机膜管一8用来粗过滤，无机膜管二9用来精过滤。
保护网罩7表面设有蜂窝孔12，保护网罩7可拆卸式连接精滤管5，保护网罩7可拆卸式连接所述精滤管5，方便增加精滤管5的长度。
具体的，使用时，油烟气通过烟气收集管3首先进入粗滤管1，在粗滤管1内油烟气进入膜孔径较大的无机膜管一8，在外力作用下气体中的小分子物质透过膜表面，大分子物质被膜截留，从而进行初级过滤，然后再经过活性炭网一4过滤掉其中体积较大的气体分子，然后再次经过精滤管5内的无机膜管二9，由于精滤管5内的无机膜管二9的膜孔径比较小，使得只有更小的气体分子才能通过膜，有效地提高了过滤的效率，油烟气最后再次经过活性炭网二6进行一次过滤，然后排除室外，有效地减小了油烟气对空气的污染程度，在一些特殊区域需要增加整个过滤装置的长度时，将保护网罩7卸下，将两块精滤管5组合起来即可增加整个过滤装置的长度，结构简单，便于推广使用。
通过本实用新型，通过设有粗滤管1与无机膜管一8将油烟气进行初级过滤，通过设有精滤管1与无机膜管二9将油烟气进行二级过滤，无机膜管二9的膜孔径相对较小，可以过滤掉一些分子较大的物质，提高过滤的效率，通过设有活性炭网一4与活性碳网二6可以吸附一些固体颗粒污染物，通过设有嵌杆11与嵌入槽10使得粗滤管1与精滤管5可以拆卸式连接，而且在一些需要增加过滤长度的地方，可以通过增加额外的精滤管5满足相应要求，方便拆卸，有效地提高了过滤的效率。
最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
