技术领域
本实用新型涉及到一种家用电器领域，具体涉及到一种可烘干衣物的气流机。
背景技术
当天气变冷时，一般人会以一部可产生热风的气流机吹出热气，以方便人于取暖之需，气流机当于气温下降时，可以受到大众的喜爱并进而购买使用，故气流机的实用性是为相当广泛。
由于冬季温度较低，当衣服洗过后很不容易干，而现有的气流机在烘干衣服时会产生较大的安全隐患。
实用新型内容
本实用新型所要解决的技术问题在于一种能够烘干和熨烫衣物同时回收利用多余蒸汽的一种可烘干衣物的气流机。
为了实现上述目的，本实用新型提供的技术方案是：
一种可烘干衣物的气流机，包括水箱，水箱顶板上设置有与水箱内部连通的注水管，水箱内部设置有电加热管，水箱右侧上部设置有风箱，风箱与水箱通过出风管连通，出风管内设置有电加热丝，风箱内设置有鼓风风扇，风箱顶板上设置有与风箱连通的进风管，水箱顶板上设置有支杆，支杆上设置有一侧开口的外壳体，外壳体内设置有内壳体，外壳体与内壳体通过连杆连接，内壳体上远离外壳体的一侧上设置有出气口，蒸汽出气管一端与内壳体连通，蒸汽出气管另一端与水箱连通，蒸汽回气管一端与外壳体连通，蒸汽回气管另一端与风箱上的进风管连通，水箱左侧设置有控制器，控制器、鼓风风扇、电加热管、电加热丝电性连接。
具体的，所述控制器下方的水箱侧壁上设置有液位计。
具体的，所述注水管上设置有封盖。
具体的，所述内壳体设置有出气口的一侧突出外壳体外部8厘米。
具体的，所述外壳体开口处的四边分别向外壳体外部翻折。
具体的，内壳体上的出气口出气方向与外壳体的开口方向一致。
与现有技术相比，本实用新型的有益效果为：
本实用新型，结构简单，操作方便，具有烘干和熨烫功能，能够回收利用多余的蒸汽，节能高效。
附图说明

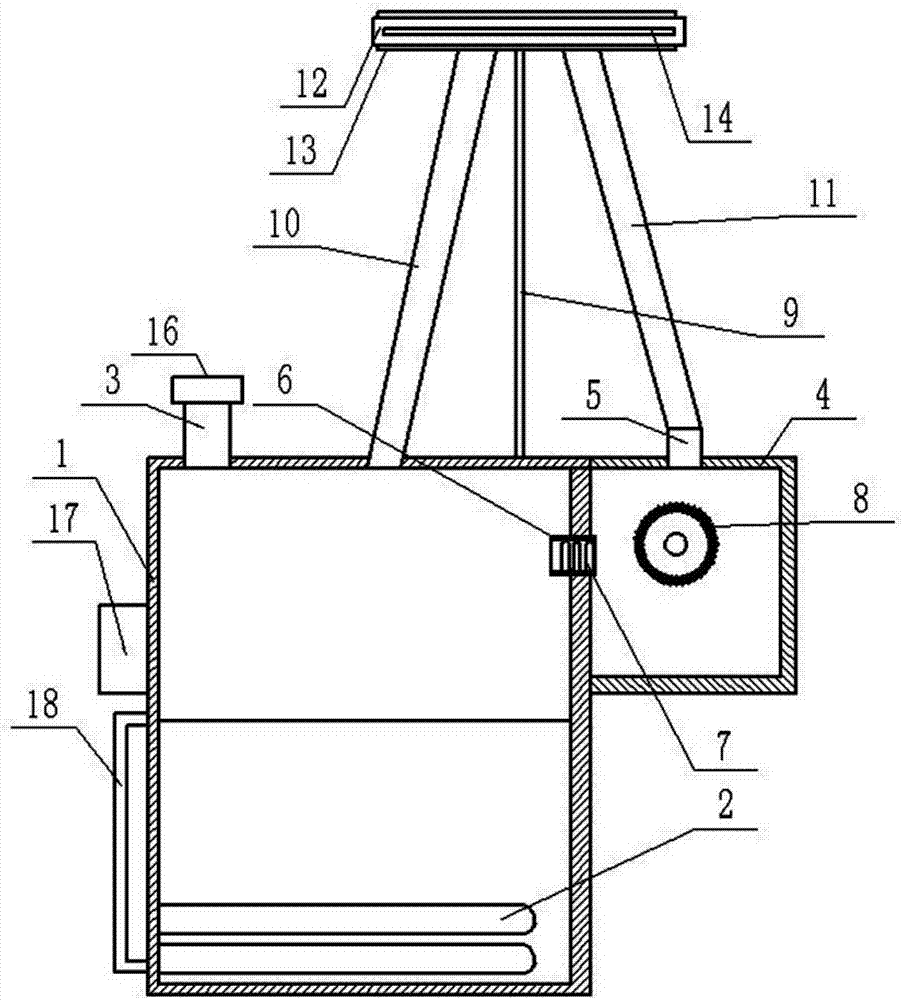

图1为本实用新型的结构示意图。
图2为外壳体与内壳体连接结构的剖视图。
附图中的零部件名称为：
1、水箱，2、电加热管，3、注水管，4、风箱，5、进风管，6、出风管，7、电加热丝，8、鼓风风扇，9、支杆，10、蒸汽出气管，11、蒸汽回气管，12、内壳体，13、外壳体，14、出气口，15、连杆，16、封盖，17、控制器，18、液位计。
具体实施方式
如图1所示，一种可烘干衣物的气流机，包括水箱1，水箱1顶板上设置有与水箱1内部连通的注水管3，水箱1内部设置有电加热管2，水箱1右侧上部设置有风箱4，风箱4与水箱1通过出风管6连通，出风管6内设置有电加热丝7，风箱4内设置有鼓风风扇8，风箱4顶板上设置有与风箱4连通的进风管5，水箱1的顶板上设置有支杆9，支杆9上设置有一侧开口的外壳体13，外壳体13内设置有内壳体12，外壳体13与内壳体12通过连杆15连接，内壳体12上远离外壳体13的一侧上设置有出气口14，蒸汽出气管10一端与内壳体12连通，蒸汽出气管10另一端与水箱1连通，蒸汽回气管11一端与外壳体13连通，蒸汽回气管11另一端与风箱4上的进风管5连通，水箱1左侧设置有控制器17，控制器17、鼓风风扇8、电加热管2、电加热丝7电性连接。
所述控制器17下方的水箱1侧壁上设置有液位计18。
所述注水管3上设置有封盖16。
所述内壳体12设置有出气口14的一侧突出外壳体13外部8厘米。
所述外壳体13开口处的四边分别向外壳体13外部翻折。
内壳体12上的出气口14出气方向与外壳体13的开口方向一致。
当需要烘干衣物时，将潮湿的衣物放置在内壳体12前，使得内壳体12上的出气口14朝向潮湿的衣物，通过控制器17将电加热丝7打开，然后打开鼓风风扇8，鼓风风扇8吹出的风经过电加热丝7后温度升高，然后经过蒸汽出气管10吹向潮湿的衣物，热风吹向潮湿的衣物后，潮湿的衣物表面就会产生水蒸气，因为外壳体13与风箱4连通，潮湿衣物表面的水蒸气就会进入外壳体13并被吸入风箱4，从而加块了潮湿衣物表面的水分流失，加快了烘干效果。
需要熨烫衣服时，向水箱1中加入水，将外壳体13与内壳体12从支杆9上取下，将衣物悬挂在支杆9上，通过控制器17将电加热管2、电加热丝7、鼓风风扇8打开，电加热管2将水箱1中的水加热至产生水蒸气，鼓风风扇8将水蒸气吹向内壳体12并从出气口14排出吹向衣物，水蒸气吹向衣物进行熨烫后多余的水蒸气就会进入外壳体13并被鼓风风扇8吸入风箱4，此时水蒸气中还有部分热能，再次经过电加热丝加热后吹向衣物，因此减少了热能损失，提高了效率。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
