技术领域
本实用新型涉及LED灯技术领域，尤其涉及一种移动式具有调节功能的户外LED灯。
背景技术
LED是一种能够将电能转化为可见光的固态的半导体器件，它可以直接把电转化为光，LED的心脏是一个半导体的晶片，晶片的一端附在一个支架上，一端是负极，另一端连接电源的正极，使整个晶片被环氧树脂封装起来，而LED灯是有LED技术制成的一种灯，在日常生活中较为常见，在一些没有路灯的情况下，需要使用可移动式的LED灯进行补充照明。
现阶段可移动式的LED灯多数为灯杆、移动底座和灯头的简单拼接，灯杆伸缩长度较短，一般只能伸长2-3米，而且灯杆多为空心杆，完全伸长过后，整体强度不足，在灯杆顶部鞭梢效应明显，导致晃动现象严重，照明效果大打折扣，同时缩短之后的灯杆长度也大于1m，同时移动底座较为笨重，占用较多的空间，不方便搬运，针对上述问题，特提出一种移动式具有调节功能的户外LED灯来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种移动式具有调节功能的户外LED灯。
为了实现上述目的，本实用新型采用了如下技术方案：一种移动式具有调节功能的户外LED灯，包括移动箱和分隔板，所述移动箱内部横向固定连接有分隔板，且分隔板顶面一端通过第一铰支座铰接有高度调节机构，所述高度调节机构包括底杆、中间杆和顶杆，且底杆通过第一铰支座与分隔板铰接，并且底杆一侧开设有滑槽，所述中间杆一侧开设有滑槽，且中间杆另一侧对应底杆开设的滑槽位置开设有滑块，并且滑块和底杆开设的滑槽滑动卡接，所述底杆上方侧壁对应滑槽位置贯穿螺纹连接有手柄螺栓，所述中间杆与中间杆通过中间杆一侧开设的滑槽和另一侧开设的滑块滑动卡接，且中间杆上方侧壁对应滑槽位置贯通螺纹连接有手柄螺栓，所述顶杆一侧表面开设有滑块，且滑块与中间杆开设的滑槽滑动卡接，并且顶杆顶面通过万向调节球座铰接有LED灯。
作为上述技术方案的进一步描述：
所述分隔板顶面对应第一铰支座位置固定连接有第二铰支座，且第二铰支座铰接有支杆，并且支杆另一端固定连接有挂钩，所述底杆一侧表面固定连接有挂环，且挂环与挂钩挂接。
作为上述技术方案的进一步描述：
所述移动箱内部位于分隔板下方固定连接有蓄电池，且移动箱顶面铰接有箱盖，并且移动箱一侧表面固定连接有万向轮，所述移动箱底面固定连接有支腿，且移动箱另一侧表面固定连接有把手，所述箱盖内侧面固定连接有光伏电板。
作为上述技术方案的进一步描述：
所述底杆上方表面位于手柄螺栓下方固定连接有底杆顶限位块，且底杆下方表面位于第一铰支座上方固定连接有底杆底限位块，所述中间杆上方表面位于手柄螺栓下方固定连接有中间杆顶限位块，且中间杆下方表面位于底杆底限位块和底杆顶限位块之间固定连接有中间杆底限位块。
作为上述技术方案的进一步描述：
所述分隔板上方位于移动箱两端表面开设有排水口，且排水口底面与分隔板顶面抵接。
作为上述技术方案的进一步描述：
所述底杆长度略大于中间杆长度，且中间杆长度不小于50cm。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
1、本实用新型中，采用了高度调节机构，高度调节机构包括底杆、中间杆和顶杆，底杆与中间杆滑动连接，中间杆与顶杆滑动连接，底杆与中间杆通过手柄螺栓固定，中间杆与顶杆通过手柄螺栓固定，底杆、中间杆和顶杆之间能相互滑动固定，进行伸长，能将LED灯举升至高处，增加照明面积，不用时可将LED灯收至移动箱内，方便移动，同时，底杆、中间杆和顶杆均为实心杆，伸长过后，整体刚度高，不易晃动，相对于传统的多节式中空伸缩杆，稳定性更高。
2、本实用新型中，采用了移动箱和光伏电板，打开箱盖即可漏出光伏电板，光伏电板利用太阳能为蓄电池充电，利用清洁能源，更加环保，同时当需要进行移动时，从下至上依次拧松手柄螺栓，即可将底杆、中间杆和顶杆收成板状，在将挂钩从挂环中取出，转动支杆至移动箱内部，即可将高度调节机构和LED灯收至移动箱内部，盖上箱盖，即可通过万向轮移动移动箱，移动十分方便，搬运省事省力，同时，高度调节机构收至移动箱内部后，占用存放空间少，方便进行运送周转。
附图说明

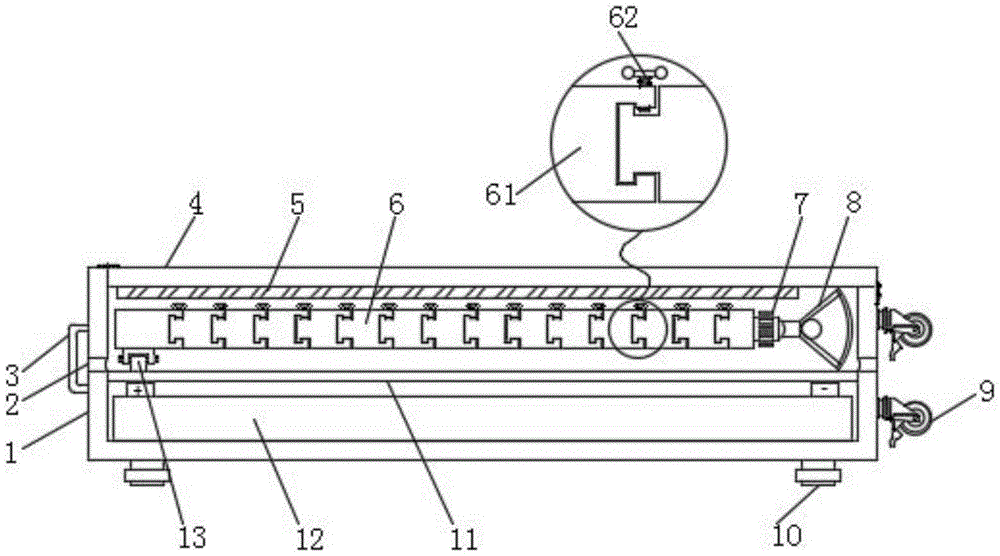

图1为本实用新型提出的一种移动式具有调节功能的户外LED灯的结构示意图；
图2为本实用新型高度调节机构的主视图；
图3为本实用新型高度调节机构和分隔板的连接示意图。
图例说明：
1、移动箱；2、排水口；3、把手；4、箱盖；5、光伏电板；6、高度调节机构；61、中间杆；62、手柄螺栓；63、底杆；64、中间杆底限位块；65、底杆顶限位块；66、中间杆顶限位块；67、顶杆；68、底杆底限位块；7、万向调节球座；8、LED灯；9、万向轮；10、支腿；11、分隔板；12、蓄电池；13、第一铰支座；14、第二铰支座；15、支杆；16、挂钩；17、挂环。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
实施例一：参照图1-3，一种移动式具有调节功能的户外LED灯，包括移动箱1和分隔板11，移动箱1内部横向固定连接有分隔板11，分隔板11与移动箱1内壁密封连接，且分隔板11顶面一端通过第一铰支座13铰接有高度调节机构6，可通过第一铰支座13转动高度调节机构6，高度调节机构6包括底杆63、中间杆61和顶杆67，且底杆63通过第一铰支座13与分隔板11铰接，并且底杆63一侧开设有滑槽，中间杆61一侧开设有滑槽，且中间杆61另一侧对应底杆63开设的滑槽位置开设有滑块，并且滑块和底杆63开设的滑槽滑动卡接，底杆63上方侧壁对应滑槽位置贯穿螺纹连接有手柄螺栓62，中间杆61与中间杆61通过中间杆61一侧开设的滑槽和另一侧开设的滑块滑动卡接，且中间杆61上方侧壁对应滑槽位置贯通螺纹连接有手柄螺栓62，顶杆67一侧表面开设有滑块，且滑块与中间杆61开设的滑槽滑动卡接，并且顶杆67顶面通过万向调节球座7铰接有LED灯8，底杆63与中间杆61滑动连接，中间杆61与顶杆67滑动连接，底杆63与中间杆61通过手柄螺栓62固定，中间杆61与顶杆67通过手柄螺栓62固定，底杆63、中间杆61和顶杆67之间能相互滑动固定，进行伸长，能将LED灯8举升至高处，增加照明面积，不用时可将LED灯8收至移动箱1内，方便移动，同时，底杆63、中间杆61和顶杆67均为实心杆，伸长过后，整体刚度高，不易晃动，相对于传统的多节式中空伸缩杆，稳定性更高。
实施例二：参照图1-3，分隔板11顶面对应第一铰支座13位置固定连接有第二铰支座14，且第二铰支座14铰接有支杆15，并且支杆15另一端固定连接有挂钩16，底杆63一侧表面固定连接有挂环17，且挂环17与挂钩16挂接，挂钩16与挂环17挂接后，支杆15固定底杆63，使底杆63无法转动，进而起到固定的作用，从下至上依次拧松手柄螺栓62，即可将底杆63、中间杆61和顶杆67收成板状，在将挂钩16从挂环17中取出，转动支杆15至移动箱1内部，即可将高度调节机构6和LED灯8收至移动箱1内部。
实施例三：参照图1，移动箱1内部位于分隔板11下方固定连接有蓄电池12，蓄电池12通过导线与LED灯8连接，导线贯穿分隔板11顶面，且导线与分隔板11之间填充有密封胶，图中未示出，且移动箱1顶面铰接有箱盖4，箱盖4另一侧通过锁扣与移动箱1连接，并且移动箱1一侧表面固定连接有万向轮9，移动箱1底面固定连接有支腿10，且移动箱1另一侧表面固定连接有把手3，箱盖4内侧面固定连接有光伏电板5，打开箱盖4即可漏出光伏电板5，光伏电板5利用太阳能为蓄电池12充电，利用清洁能源，更加环保，盖上箱盖4，即可通过万向轮9移动移动箱1，移动十分方便，搬运省事省力，同时，高度调节机构6收至移动箱1内部后，占用存放空间少，方便进行运送周转。
实施例四：参照图2，底杆63上方表面位于手柄螺栓62下方固定连接有底杆顶限位块65，防止中间杆61向上滑脱，且底杆63下方表面位于第一铰支座13上方固定连接有底杆底限位块68，防止中间杆61向下滑脱，中间杆61上方表面位于手柄螺栓62下方固定连接有中间杆顶限位块66，且中间杆61下方表面位于底杆底限位块68和底杆顶限位块65之间固定连接有中间杆底限位块64，防止中间杆61之间相互滑脱，顶杆67下方表面同样设置有限位块，防止顶杆67滑脱。
实施例五：参照图1，分隔板11上方位于移动箱1两端表面开设有排水口2，且排水口2底面与分隔板11顶面抵接，当遇到下雨情况时，雨水落在分隔板11顶面，并沿排水口2排出，防止积水现象发生。
实施例六：参照图1-2，底杆63长度略大于中间杆61长度，且中间杆61长度不小于50cm，中间杆61设置有多个，可根据实际情况合理增减中间杆61数量，来改变总长度。
工作原理：使用时，将本装置移动至合适位置，打开箱盖4即可漏出光伏电板5，光伏电板5利用太阳能为蓄电池12充电，利用清洁能源，更加环保，转动高度调节机构6至与分隔板11垂直，转动支杆15至挂钩16挂接挂环17，底杆63与中间杆61滑动连接，中间杆61与顶杆67滑动连接，底杆63与中间杆61通过手柄螺栓62固定，中间杆61与顶杆67通过手柄螺栓62固定，底杆63、中间杆61和顶杆67之间能相互滑动固定，进行伸长，能将LED灯8举升至高处，增加照明面积，不用时可将LED灯8收至移动箱1内，方便移动，同时，底杆63、中间杆61和顶杆67均为实心杆，伸长过后，整体刚度高，不易晃动，相对于传统的多节式中空伸缩杆，稳定性更高，从下至上依次拧松手柄螺栓62，即可将底杆63、中间杆61和顶杆67收成板状，在将挂钩16从挂环17中取出，转动支杆15至移动箱1内部，即可将高度调节机构6和LED灯8收至移动箱1内部，盖上箱盖4，即可通过万向轮9移动移动箱1，移动十分方便，搬运省事省力，同时，高度调节机构6收至移动箱1内部后，占用存放空间少，方便进行运送周转。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
