技术领域
本实用新型涉及车辆转向架技术领域，具体为一种便于安装铁路车辆转向架底座。
背景技术
转向架是轨道车辆结构中最为重要的部件之一，车辆上采用转向架是为增加车辆的载重、长度与容积、提高列车运行速度，以满足铁路运输发展的需要，保证在正常运行条件下，车体都能可靠地坐落在转向架上。但现有转向架的底座整体设置，底座安装时缺少安装张弛度，影响安装的牢固性，为了使其具有一定的安装张弛度，需要在底座上开槽，影响底座整体美观，以及为了安装方便，底座采用螺纹安装，但转向架的底座承受的震动容易使螺纹安装的螺钉松动，影响底座安装的稳定性。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种便于安装铁路车辆转向架底座。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种便于安装铁路车辆转向架底座，包括底座钢板、侧钢板、上安装板、下安装板和应力修饰条，所述底座钢板、侧钢板、上安装板和下安装板一体组成车辆转向架底座，所述底座钢板相对的两侧安装有侧钢板，所述侧钢板和底座钢板之间形成凹槽，所述凹槽的内部固定安装有减震器，所述侧钢板相对两端的顶部通过竖钢板固定安装有上安装板，所述侧钢板一端延伸方向上安装有下安装板，所述上安装板和下安装板之间固定安装有缓冲弹簧，所述底座钢板和侧钢板的底部设置有多个卡槽，所述卡槽内可拆卸安装有应力修饰条。
优选的，所述侧钢板上设置有多个安装螺孔，所述侧钢板通过安装螺孔和紧固螺母与转向架螺纹固定安装。
优选的，所述凹槽相对两侧槽壁上安装有多个弹簧夹片。
优选的，所述上安装板和下安装板上均设置有安装螺孔，所述上安装板和下安装板与缓冲弹簧的弹簧座之间螺纹固定安装。
优选的，所述应力修饰条采用与侧钢板同材质的钢材料制成。
本实用新型所达到的有益效果是：该种便于安装铁路车辆转向架底座，结构简单，使用方便，可实现转向架底座的快速螺纹安装，降低安装劳动强度，安装在底座钢板和侧钢板上的卡槽，使减震器与转向架底座安装时具有一定的安装张弛度，有效提高转向架底座安装牢固性，且安装后插入应力修饰条使其不影响底座的支撑强度、美观，通过固定安装在底座上的缓冲弹簧，使转向架底座具有缓冲减震性能，避免震动导致的螺纹安装松弛，进一步提高底座的安装稳定性。
附图说明
附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

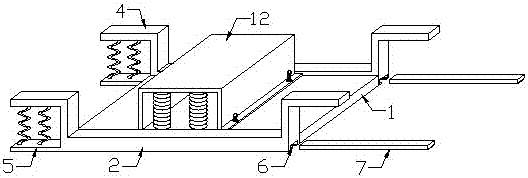

图1是本实用新型的结构示意图；
图2是本实用新型的底座钢板结构示意图；
图3是本实用新型的下安装板结构示意图；
图4是本实用新型的卡槽结构示意图。
图中：1、底座钢板；2、侧钢板；3、凹槽；4、上安装板；5、下安装板；6、卡槽；7、应力修饰条；8、缓冲弹簧；9、安装螺孔；10、紧固螺母；11、弹簧夹片；12、减震器。
具体实施方式
以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。
实施例
如图1-4所示，一种便于安装铁路车辆转向架底座，包括底座钢板1、侧钢板2、上安装板4、下安装板5和应力修饰条7，所述底座钢板1、侧钢板2、上安装板4和下安装板5一体组成车辆转向架底座，所述底座钢板1相对的两侧安装有侧钢板2，所述侧钢板2和底座钢板1之间形成凹槽3，所述凹槽3的内部固定安装有减震器12，所述侧钢板2相对两端的顶部通过竖钢板固定安装有上安装板4，所述侧钢板2一端延伸方向上安装有下安装板5，所述上安装板4和下安装板5之间固定安装有缓冲弹簧8，所述底座钢板1和侧钢板2的底部设置有多个卡槽6，所述卡槽6内可拆卸安装有应力修饰条7。
所述侧钢板2上设置有多个安装螺孔9，所述侧钢板2通过安装螺孔9和紧固螺母10与转向架螺纹固定安装，实现侧钢板2和转向架之间快速螺纹安装，所述凹槽3相对两侧槽壁上安装有多个弹簧夹片11，弹簧夹片11可缓冲减震器12与槽壁之间的安装刚度，使其安装具有缓冲性，所述上安装板4和下安装板5上均设置有安装螺孔9，所述上安装板4和下安装板5与缓冲弹簧8的弹簧座之间螺纹固定安装，便于缓冲弹簧8的安装固定，所述应力修饰条7采用与侧钢板2同材质的钢材料制成，保证侧钢板2的支撑强度。
工作原理：该种便于安装铁路车辆转向架底座，首先将减震器12放置在底座钢板1和侧钢板2之间的凹槽3内，凹槽3及凹槽3内的弹簧夹片11对减震器12产生夹持力，再通过安装螺孔9和紧固螺母10将减震器12与底座之间快速螺纹安装，降低安装劳动强度，由于在底座上设置的卡槽6，卡槽6使减震器12与转向架底座安装时具有一定的安装张弛度，从而有效提高转向架底座与减震器12之间的安装牢固性，且安装后插入应力修饰条7使其不影响底座的支撑强度、美观，通过固定安装在底座上的缓冲弹簧8，使转向架底座具有缓冲减震性能，避免震动导致的螺纹安装松弛，进一步提高底座的安装稳定性。
最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
