技术领域
本实用新型涉及LED照明装置技术领域，尤其涉及一种可伸缩LED灯。
背景技术
LED灯是一块电致发光的半导体材料芯片，用银胶或白胶固化到支架上，然后用银线或金线连接芯片和电路板，四周用环氧树脂密封，起到保护内部芯线的作用，最后安装外壳。LED由于自身的特性，使得其运用广泛，尤其在照射领域，取得了无可代替的地位。
尤其在探照方便，其高亮度可以很好进行穿透照射，但是现有的探照灯不能很好的进行调光，形成不同的光束，在散光和直线照射的模式下切换，不能满足多重的使用功能需要。
实用新型内容
本实用新型提出的一种可伸缩LED灯，解决不能很好的调光的问题。
为了实现上述目的，本实用新型采用了如下技术方案：
一种可伸缩LED灯，包括固定座，所述固定座的底部固定连接有第一电动推杆，且第一电动推杆的一端固定连接有与固定座滑动套接的电路板，所述电路板的上侧固定连接有LED灯，所述LED灯的上侧设置有与固定座固定连接的镜片，所述镜片的上侧固定连接有第一调整装置。
优选的，所述第一调整装置包括与镜片固定连接的第二电动推杆，所述第二电动推杆的一端固定连接有与固定座滑动套接的移动筒，所述移动筒的底部固定连接有第一凸透镜，所述第一调整装的上侧设置有第二调整装置。
优选的，所述第二调整装置包括与移动筒固定连接的第三电动推杆，所述第三电动推杆的一端固定连接有与移动筒滑动套接的功能筒，所述功能筒的顶端固定连接有照射镜，所述功能筒的底部固定连接有第二凸透镜。
优选的，所述固定座的底部固定连接有多个风机，所述风机的下方设置有位于固定座上的通风孔，所述固定座的顶端设置有多个出风孔。
优选的，所述电路板上设置有多个连通孔，所述电路板固定连接有微处理器，所述微处理器采用L8945MLR型号微处理器。
优选的，所述镜片的横截面采用三角形结构。
优选的，所述照射镜采用钢化玻璃材质。
本实用新型的有益效果：
1、通过通过需要控制第一电动推杆、第二电动推杆和第三电动推杆，使得LED灯、第一调整装置和第二调整装置均进行一定的移动，进而配合第一调整装置和第二调整装置内的凸透镜，可以进行光线的调整，实现强光小面积或者散光大面积之间的来回调换，适应不同的使用需要。
2、通过可以移动的第一调整装置和第二调整装置，可以在不用时将第一调整装置和第二调整装置收纳到固定座内，减少整个装置的占用面积，方便存储和运输，方便操作。
附图说明

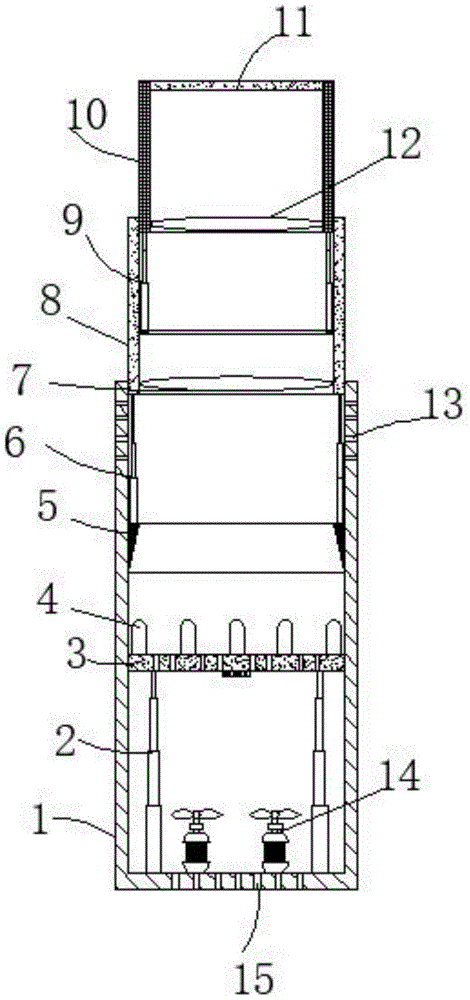

图1为本实用新型提出的一种可伸缩LED灯的主视剖视示意图。
图2为本实用新型提出的一种可伸缩LED灯的左视剖视示意图。
图3为本实用新型提出的一种可伸缩LED灯的俯视示意图。
图中标号：1固定座、2第一电动推杆、3电路板、4LED灯、5镜片、6第二电动推杆、7第一凸透镜、8移动筒、9第三电动推杆、10功能筒、11照射镜、12第二凸透镜、13出风孔、14风机、15通风孔。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-3，一种可伸缩LED灯，包括固定座1，固定座1的底部固定连接有第一电动推杆2，且第一电动推杆2的一端固定连接有与固定座1滑动套接的电路板3，电路板3的上侧固定连接有LED灯4，LED灯4的上侧设置有与固定座1固定连接的镜片5，镜片5的上侧固定连接有第一调整装置，通过第一电动推杆2可以电路板3进行推动，使得电路板3上的LED灯4进行移动，同时通过镜片5进行一反射，然后经过第一调整装置进行一定的调整。
第一调整装置包括与镜片5固定连接的第二电动推杆6，第二电动推杆6的一端固定连接有与固定座1滑动套接的移动筒8，移动筒8的底部固定连接有第一凸透镜7，第一调整装的上侧设置有第二调整装置，通过第二电动推杆6的工作，可以带动移动筒8的移动，同时带动第一凸透镜7的移动，适应不同的照射需要。
第二调整装置包括与移动筒8固定连接的第三电动推杆9，第三电动推杆9的一端固定连接有与移动筒8滑动套接的功能筒10，功能筒10的顶端固定连接有照射镜11，功能筒10的底部固定连接有第二凸透镜12，同理通过第三电动推杆9的工作，可以带动功能筒10的移动，进一步的带动第二凸透镜12和照射镜11的移动，配合照射需要，改变光线的密集程度。
固定座1的底部固定连接有多个风机14，风机14的下方设置有位于固定座1上的通风孔15，固定座1的顶端设置有多个出风孔13，通过风机14和出风孔13可以很好的进行通风散热，保证整个装置的运行。
电路板3上设置有多个连通孔，电路板3固定连接有微处理器，微处理器采用LL型号微处理器，微处理接收外界的信息，然后控制装置中的各个电器。
镜片5的横截面采用三角形结构，照射镜11采用钢化玻璃材质。
工作原理：使用时，根据需要，将固定座1安装到指定的位置，然后通过需要控制第一电动推杆2、第二电动推杆6和第三电动推杆9，使得LED灯4、第一调整装置和第二调整装置均进行一定的移动，进而配合第一调整装置和第二调整装置内的凸透镜，可以进行光线的调整，实现强光小面积或者散光大面积之间的来回调换，适应不同的使用需要。
在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
