技术领域
本实用新型涉及烘干机技术领域，尤其涉及一种便于移动粮食烘干机。
背景技术
我国粮食产量一直处于较高水平，粮食作物收获时，为了能对粮食进行较长时间的保存，必须使粮食的含水量保持足够的低，为此，在粮食入仓前，必须对粮食的含水量作相应的处理。常见的粮食除湿方法为日光暴晒，但普通的暴晒方法非常局限，受天气、场地、人力问题的限制，于是人们设计制造出粮食烘干机，粮食烘干机是一种利用电热结构减少粮食作物内水分的一种装置，人工控制粮食作物中水分，使粮食达到一个易于储藏的标准。
目前，人们常使用的粮食烘干机，滚轮高度不可调节，粮食烘干机的移动和固定工作有很大的局限性，因此，我们提出了一种便于移动的粮食烘干机用于解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种便于移动粮食烘干机。
为了实现上述目的，本实用新型采用了如下技术方案：
一种便于移动粮食烘干机，包括底盘，底盘的底部两侧均焊接有脚架，所述底盘的底部两侧均焊接有两个固定块，固定块上开设有第一安装孔，固定块的下方转动安装有滚轮，滚轮上转动安装有转轴，所述转轴的两端焊接有同一个支撑柱，支撑柱滑动安装于安装孔内，支撑柱顶部一侧焊接有齿条，固定块顶部焊接有齿轮台，齿轮台位于底盘内，所述齿轮台上开设有第二安装孔，支撑柱滑动安装于第二安装孔内，第二安装孔的一侧内壁上开设有齿轮槽，齿轮槽内转动安装有齿轮，齿轮与齿条啮合，所述齿轮上焊接有伸缩杆，伸缩杆远离齿轮的一侧滑动安装有摇杆，摇杆远离伸缩杆的一侧焊接有摇把，摇杆位于底盘的一侧，所述底盘的一侧开设有摇杆槽，摇杆槽与摇杆相适配。
优选的，所述底盘顶部一侧安装有转动电机，转动电机的输出轴连接有滚筒，滚筒位于底盘的顶端。
优选的，所述底盘的顶部转动安装有滚轴，滚轴与滚筒相适配。
优选的，所述底盘顶部另一侧焊接有加热管，加热管位于滚筒内，加热管内安装有多个电热丝，电热丝与加热管相适配。
优选的，所述底盘顶部一侧安装有三控开关，三控开关电性连接有多个电热丝。
与现有技术相比，本实用新型的有益效果是：通过支撑柱、滚轮、齿轮、齿条、摇杆和摇把相配合，转动摇把实现滚轮的高度调节；通过伸缩杆、齿轮、摇把、摇杆和摇杆槽相配合，滑动伸缩杆上的摇杆位置，使摇杆卡入摇杆槽，对摇杆进行固定，从而进一步固定滚轮的高度位置。本实用新型结构原理简单，实际操作简便，实现了粮食烘干机的随时移动，方便了人们的使用。
附图说明

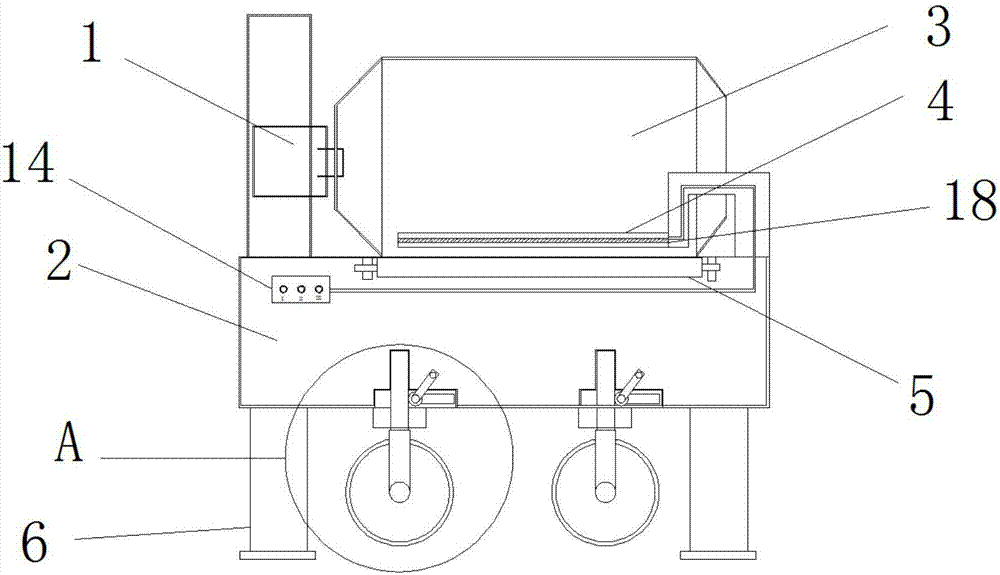

图1为本实用新型提出的一种便于移动粮食烘干机的结构示意图；
图2为本实用新型提出的一种便于移动粮食烘干机的A部分结构示意图。
图中：1转动电机、2底盘、3滚筒、4加热管、5滚轴、6脚架、7支撑柱、8齿轮槽、9摇把、10齿轮台、11固定块、12摇杆、13摇杆槽、14三控开关、15滚轮、16伸缩杆、17齿轮、18电热丝。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，一种便于移动粮食烘干机，包括底盘2，底盘2的底部两侧均焊接有脚架6，所述底盘2的底部两侧均焊接有两个固定块11，固定块11上开设有第一安装孔，固定块11的下方转动安装有滚轮15，滚轮15上转动安装有转轴，所述转轴的两端焊接有同一个支撑柱7，支撑柱7滑动安装于安装孔内，支撑柱7顶部一侧焊接有齿条，固定块11顶部焊接有齿轮台10，齿轮台10位于底盘2内，所述齿轮台10上开设有第二安装孔，支撑柱7滑动安装于第二安装孔内，第二安装孔的一侧内壁上开设有齿轮槽8，齿轮槽8内转动安装有齿轮17，齿轮17与齿条啮合，所述齿轮17上焊接有伸缩杆16，伸缩杆16远离齿轮17的一侧滑动安装有摇杆12，摇杆12远离伸缩杆16的一侧焊接有摇把9，摇杆12位于底盘2的一侧，所述底盘2的一侧开设有摇杆槽13，摇杆槽13与摇杆12相适配，所述底盘2顶部一侧安装有转动电机1，转动电机1的输出轴连接有滚筒3，滚筒3位于底盘2的顶端，底盘2的顶部转动安装有滚轴5，滚轴5与滚筒3相适配，所述底盘2顶部另一侧焊接有加热管4，加热管4位于滚筒3内，加热管4内安装有多个电热丝18，电热丝18与加热管4相适配，所述底盘2顶部一侧安装有三控开关14，三控开关14电性连接有多个电热丝18。
工作原理：从摇杆槽13中取出摇杆12，转动摇把9，摇把9带动摇杆12转动，摇杆12带动齿轮17旋转，齿轮17与齿条啮合，带动支撑柱7移动，从而实现滚轮15的高度调节；高度调节完成后，使摇杆12与摇杆槽13位置对应，使摇杆12卡入摇杆槽13，对摇杆12和滚轮15同时固定。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
