技术领域
本实用新型涉及电磁炉技术领域，尤其涉及一种散热效果好的电磁炉。
背景技术
电磁炉又被称为电磁灶，电磁炉的原理是磁场感应涡流加热，即利用电流通过线圈产生磁场，当磁场内磁力线通过铁质锅的底部时，磁力线被切割，从而产生无数小涡流，使铁质锅自身的铁原子高速旋转并产生碰撞磨擦生热而直接加热于锅内的食物。
目前多数的电磁炉普遍存在散热效果差的问题，其中影响电磁炉散热的一个重要因素是由于电磁炉长期放置在厨房内使用，大量的油烟积累在进风口处的过滤网上，从而堵塞防尘网孔，使得电磁炉内空气无法正常流通，导致散热效果变差，而目前多数电磁炉上的防尘网都是通过螺丝固定安装的，普通用户很难自己拆卸清理，从而导致电磁炉散热效果越来越差。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种散热效果好的电磁炉。
为了实现上述目的，本实用新型采用了如下技术方案：
一种散热效果好的电磁炉，包括电磁炉本体，所述电磁炉本体的一侧内壁上开设有第一通孔，电磁炉本体内远离第一通孔的一侧内壁上固定安装有固定座，固定座上设有回弹装置，第一通孔的一侧内壁上设有锁紧装置，且回弹装置与锁紧装置相适配，固定座靠近第一通孔的一侧对称固定安装有两个条形固定块，且两个条形固定块均固定安装在电磁炉本体的内壁上，两个条形固定块之间滑动连接有同一个固定板。
优选的，所述固定座靠近第一通孔的一侧开设有第一凹槽，所述回弹装置包括对称滑动安装在第一凹槽远离开口的一侧内壁上的两个第一固定块,第一凹槽的两侧内壁上对称开设有圆槽，圆槽内滑动安装有顶杆，且顶杆的一端延伸至圆槽外，两个顶杆分别位于圆槽外的一端分别固定安装在两个第一固定块上。
优选的，所述圆槽远离开口的一侧内壁上焊接有第一弹簧，第一弹簧与顶杆之间焊接固定，圆槽的两侧内壁上对称开设有限位槽，顶杆的两侧固定安装有限位块，限位块滑动安装在限位槽内，第一凹槽远离开口的一侧内壁上开设有滑槽，第一固定块上固定安装有滑块，两个滑块均滑动安装在滑槽内。
优选的，所述第一固定块靠近第一凹槽开口的一侧转动安装有连接杆，且两个连接杆铰接，第一凹槽内滑动安装有连接块，且连接块的一侧延伸至第一凹槽外，连接块位于第一凹槽内的一侧对称固定安装有第二固定块，第二固定块远离连接块的一侧开设有一侧为开口的方槽，两个连接杆分别远离两个第一固定块的一端分别固定安装在两个方槽内，连接块第一凹槽外的一侧与固定板相接触。
优选的，所述锁紧装置包括安装在第一通孔内的拉杆，且拉杆的两端均延伸至第一通孔外，拉杆位于电磁炉本体内的一端固定安装在固定板上，第一通孔的一侧内壁上开设有第二凹槽，第二凹槽远离开口的一侧内壁上开设有第二通孔，第二凹槽内滑动安装有卡杆，且卡杆的两端均延伸至第二凹槽外，拉杆靠近第二凹槽的一侧开设有卡孔，卡杆位于第一通孔内的一端安装在卡孔内，卡杆远离拉杆的一端贯穿第二通孔并固定安装有把手。
优选的，所述第二凹槽内滑动安装有固定套设在卡杆上的卡块，卡杆上套设有焊接在第二凹槽远离开口的一侧内壁上的第二弹簧，第二弹簧与卡块之间焊接固定。
优选的，所述固定板的上开设有横穿孔，横穿孔内安装有防尘网，电磁炉本体的一侧开设有进风口，且进风口与横穿孔相适配。
与现有技术相比，本实用新型的有益效果是：
本实用新型中，通过电磁炉本体、第一通孔、固定座、条形固定块、固定板、第一凹槽、第一固定块、圆槽、顶杆、连接杆、连接块、第二固定块、方槽、拉杆、第二凹槽、卡杆共同构建了一种散热效果好的电磁炉，通过固定板安装防尘网，通过第一凹槽、第一固定块、圆槽、顶杆、连接杆、连接块、第二固定块、方槽、拉杆、第二凹槽、卡杆将防尘网卡紧在电磁炉本体内，本实用新型能够方便快速的拆装防尘网，从而方便用户对防尘网进行清理，从而保持电磁炉本体具有良好的散热效果。
附图说明

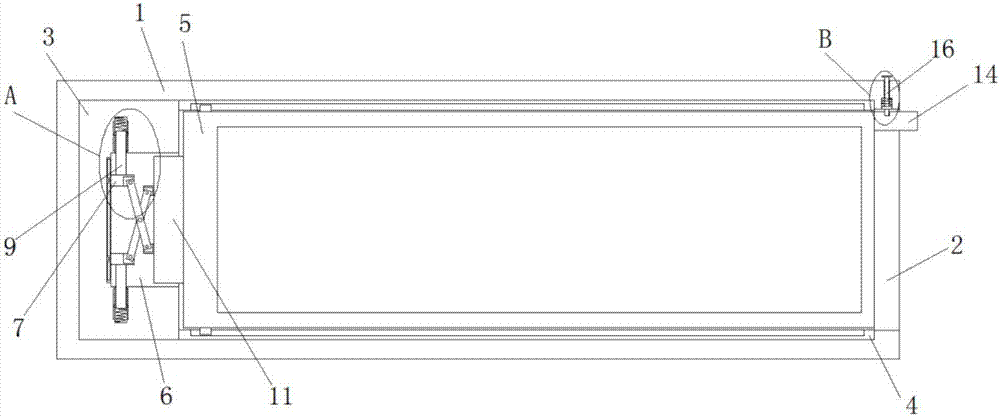

图1为本实用新型提出的一种散热效果好的电磁炉侧视的剖视结构示意图；
图2为本实用新型提出的一种散热效果好的电磁炉中A部分的剖视结构示意图；
图3为本实用新型提出的一种散热效果好的电磁炉中B部分的剖视结构示意图；
图4为本实用新型提出的一种散热效果好的电磁炉正视的剖视结构示意图。
图中：1电磁炉本体、2第一通孔、3固定座、4条形固定块、5固定板、6第一凹槽、7第一固定块、8圆槽、9顶杆、10连接杆、11连接块、12第二固定块、13方槽、14拉杆、15第二凹槽、16卡杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-4，一种散热效果好的电磁炉，包括电磁炉本体1，电磁炉本体1的一侧内壁上开设有第一通孔2，电磁炉本体1内远离第一通孔2的一侧内壁上固定安装有固定座3，固定座3上设有回弹装置，第一通孔2的一侧内壁上设有锁紧装置，且回弹装置与锁紧装置相适配，固定座3靠近第一通孔2的一侧对称固定安装有两个条形固定块4，且两个条形固定块4均固定安装在电磁炉本体1的内壁上，两个条形固定块4之间滑动连接有同一个固定板5，通过电磁炉本体1、第一通孔2、固定座3、条形固定块4、固定板5、第一凹槽6、第一固定块7、圆槽8、顶杆9、连接杆10、连接块11、第二固定块12、方槽13、拉杆14、第二凹槽15、卡杆16共同构建了一种散热效果好的电磁炉，通过固定板5安装防尘网，通过第一凹槽6、第一固定块7、圆槽8、顶杆9、连接杆10、连接块11、第二固定块12、方槽13、拉杆14、第二凹槽15、卡杆16将防尘网卡紧在电磁炉本体1内，本实用新型能够方便快速的拆装防尘网，从而方便用户对防尘网进行清理，从而保持电磁炉本体1具有良好的散热效果。
固定座3靠近第一通孔2的一侧开设有第一凹槽6，回弹装置包括对称滑动安装在第一凹槽6远离开口的一侧内壁上的两个第一固定块7,第一凹槽6的两侧内壁上对称开设有圆槽8，圆槽8内滑动安装有顶杆9，且顶杆9的一端延伸至圆槽8外，两个顶杆9分别位于圆槽8外的一端分别固定安装在两个第一固定块7上，圆槽8远离开口的一侧内壁上焊接有第一弹簧，第一弹簧与顶杆9之间焊接固定，圆槽8的两侧内壁上对称开设有限位槽，顶杆9的两侧固定安装有限位块，限位块滑动安装在限位槽内，第一凹槽6远离开口的一侧内壁上开设有滑槽，第一固定块7上固定安装有滑块，两个滑块均滑动安装在滑槽内，第一固定块7靠近第一凹槽6开口的一侧转动安装有连接杆10，且两个连接杆铰接，第一凹槽6内滑动安装有连接块11，且连接块11的一侧延伸至第一凹槽6外，连接块11位于第一凹槽6内的一侧对称固定安装有第二固定块12，第二固定块12远离连接块11的一侧开设有一侧为开口的方槽13，两个连接杆10分别远离两个第一固定块7的一端分别固定安装在两个方槽13内，连接块11第一凹槽6外的一侧与固定板5相接触，锁紧装置包括安装在第一通孔2内的拉杆14，且拉杆14的两端均延伸至第一通孔2外，拉杆14位于电磁炉本体1内的一端固定安装在固定板5上，第一通孔2的一侧内壁上开设有第二凹槽15，第二凹槽15远离开口的一侧内壁上开设有第二通孔，第二凹槽15内滑动安装有卡杆16，且卡杆16的两端均延伸至第二凹槽15外，拉杆14靠近第二凹槽15的一侧开设有卡孔，卡杆16位于第一通孔2内的一端安装在卡孔内，卡杆16远离拉杆14的一端贯穿第二通孔并固定安装有把手，第二凹槽15内滑动安装有固定套设在卡杆16上的卡块，卡杆16上套设有焊接在第二凹槽15远离开口的一侧内壁上的第二弹簧，第二弹簧与卡块之间焊接固定，固定板5的上开设有横穿孔，横穿孔内安装有防尘网，电磁炉本体1的一侧开设有进风口，且进风口与横穿孔相适配，通过电磁炉本体1、第一通孔2、固定座3、条形固定块4、固定板5、第一凹槽6、第一固定块7、圆槽8、顶杆9、连接杆10、连接块11、第二固定块12、方槽13、拉杆14、第二凹槽15、卡杆16共同构建了一种散热效果好的电磁炉，通过固定板5安装防尘网，通过第一凹槽6、第一固定块7、圆槽8、顶杆9、连接杆10、连接块11、第二固定块12、方槽13、拉杆14、第二凹槽15、卡杆16将防尘网卡紧在电磁炉本体1内，本实用新型能够方便快速的拆装防尘网，从而方便用户对防尘网进行清理，从而保持电磁炉本体1具有良好的散热效果。
当需要对电磁炉本体1内防尘网上的油烟进行清理时，只需利用把手拉动卡杆16，使卡杆16从拉杆14上的卡孔内移出，然后在第一弹簧的作用力下，固定板5将被向电磁炉本体1外推动一段距离，此时再利用拉杆14将固定板5向电磁炉板体1外拉动，即可将固定板5上的防尘网移动至电磁炉本体1外进行清理，待防尘网清理完毕后，再拉动把手，使卡杆16远离把手的一端缩进第二凹槽15内，此时卡块压缩第二弹簧，并使第二弹簧具有一定弹力，然后利用拉杆14将固定板5向电磁炉本体内1推动，固定板5将与连接块11接触并将连接块11向第一凹槽6底部一侧推动，连接块11通过第二固定块12推动连接杆10，两个连接杆10把力分别作用于第一固定块7上，从而将两个第一固定块7向相互远离的一侧推动，第一固定块7将挤压顶杆9，使顶杆9向圆槽8底部滑动，圆槽8滑动将压缩第一弹簧，使第一弹簧具有一定弹力，待卡孔与第二凹槽15平齐时，松开把手，在第二弹簧的作用力下，卡杆16将卡进卡孔内，此时在第一弹簧的作用力下，使固定板5紧卡在电磁炉本体1内，即完成安装。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
