技术领域
本实用新型涉及电脑音箱用散热器技术领域，具体为一种电脑音箱用散热器。
背景技术
电脑音箱分为连体式便携电脑音箱和单体式音箱体和分体式电脑音箱，由多个箱体组成。电脑音箱，顾名思义是连接电脑用的，当然很多也可以用来连接手机等其他播放设备使用。很多蓝牙音箱、插卡音箱等加了外接输入后就可以作为连体式便携电脑音箱。但由于音箱在工作过程中会产生大量的热量，若不及时排除则有可能导致音箱无法正常，而传统的电脑音箱一般只设置简单通风孔进行散热，其散热效果不佳，并且通风孔缺少防尘装置，容易进入大量的灰尘，从而进一步对音箱造成影响，所以对电脑音箱的散热装置进行改进，使其散热效果更佳。
实用新型内容
本实用新型的目的在于提供一种电脑音箱用散热器，具备了对电脑音箱的散热装置进行了改进，使其散热效果更佳的优点，解决了音箱工作过程中会产生大量的热量，若不及时排除则有可能导致音箱无法正常，而传统的电脑音箱一般只设置简单通风孔进行散热，其散热效果不佳的问题。
为实现上述目的，本实用新型提供如下技术方案：一种电脑音箱用散热器，包括音箱箱体，上盖板和下盖板，所述上盖板与下盖板分别活动连接在音箱箱体的顶部与底部，所述音箱箱体的两侧设置有百叶窗，上盖板的顶部开设有通风孔，所述上盖板与下盖板腔内的内壁固定连接有滤网，下盖板的底部开设有通槽，所述下盖板的底部活动连接有散热装置。
所述散热装置包括通风块，所述通风块的顶部固定连接有卡扣，下盖板的底部开设有卡孔，卡扣通过卡孔与下盖板活动连接，所述通风块上靠近其中部的表面开设有通槽，所述通风块通过通槽固定连接有连接块，所述连接块的侧面固定连接有散热片，连接块的侧面开设有散热孔，所述连接块上靠近其两侧的顶部开设有凹槽，所述连接块通过凹槽活动连接有旋转轴，所述旋转轴的表面固定连接有贯流风叶，所述连接块的底部固定连接有伺服电机，所述连接块上靠近其两侧的底部固定连接有升降杆。
优选的，所述百叶窗上设置有扭动旋转开关。
优选的，所述卡扣的数量为四个，且四个卡扣分别安装在通风块俯视面的四周。
优选的，所述贯流风叶的上端延伸至下盖板底部开设通槽的三分之一。
优选的，所述贯流风叶的数量为两个，且两个贯流风叶的旋转方向向反。
优选的，所述升降杆具体为一种升降调节螺纹杆。
与现有技术相比，本实用新型的有益效果是通过将百叶窗的设置在音箱箱体的两侧，方便音箱箱体内的热量从百叶窗口流出，并通过百叶窗上设置的扭动旋转开关，方便控制百叶窗上的叶片的开合，从而在不使用音箱时可起到防尘的效果，通过上盖板、下盖板和滤网之间的配合，方便空气从上盖板表面开设的通风孔流入，从下盖板底部开设的通槽流出，并利用滤网减少了空气中的灰尘进入到音箱箱体内，通过通风块、连接块、旋转轴、贯流风叶和伺服电机之间的配合，启动伺服电机，通过传递作用，使两个贯流风叶分别往相反方向旋转，形成流动的气流，流动气流带动音箱箱体内的热气朝连接块侧面开设的散热孔流出，在散热的同时也起到了定向疏散热气流的效果，不会因为达到散热目的而造成热气四溢，通过散热片的设置，使其方便对音箱在工作时产生的热量进行集热，由流动气流朝连接块侧面开设的散热孔流出，从而带走散热片表面的热量，利用空气循环对进一步对音箱进行了散热处理。通过上述结构之间的配合，对电脑音箱的散热装置进行了改进，使其散热效果更佳，解决了音箱工作过程中会产生大量的热量，若不及时排除则有可能导致音箱无法正常，而传统的电脑音箱一般只设置简单通风孔进行散热，其散热效果不佳的问题。
附图说明

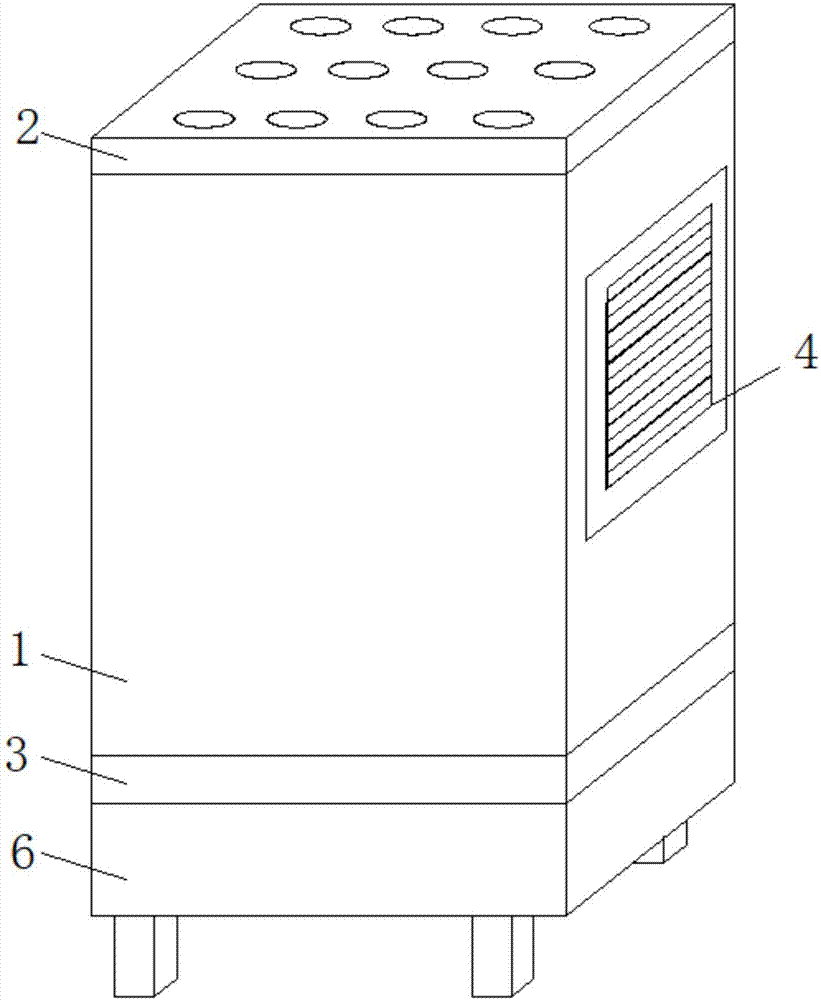

图1为本实用新型结构的正面示意图；
图2为本实用新型上盖板内滤网结构的俯视示意图；
图3为本实用新型下盖板内滤网结构的俯视示意图；
图4为本实用新型散热装置结构的正面剖视图；
图5为本实用新型通风块结构的底部俯视图。
图中：1-音箱箱体、2-上盖板、3-下盖板、4-百叶窗、5-滤网、6-散热装置、7-通风块、8-卡扣、9-连接块、10-散热片、11-旋转轴、12-贯流风叶、13-伺服电机、14-升降杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至2，本实用新型提供一种电脑音箱用散热器，技术方案：一种电脑音箱用散热器，包括音箱箱体1，上盖板2和下盖板3，上盖板2与下盖板3分别活动连接在音箱箱体1的顶部与底部，音箱箱体1的两侧设置有百叶窗4，百叶窗4上设置有扭动旋转开关，方便控制百叶窗4上的叶片的开合，从而在不使用音箱时可起到防尘的效果，上盖板2的顶部开设有通风孔，上盖板2与下盖板3腔内的内壁固定连接有滤网5，方便空气从上盖板2表面开设的通风孔流入，从下盖板3底部开设的通槽流出，并利用滤网5减少了空气中的灰尘进入到音箱箱体1内，下盖板3的底部开设有通槽，下盖板3的底部活动连接有散热装置6。
请参阅图3至4，散热装置6包括通风块7，通风块7的顶部固定连接有卡扣8，卡扣8的数量为四个，且四个卡扣8分别安装在通风块7俯视面的四周，通过四个卡扣8与下盖板3的底部开设卡孔形成的扣合连接，从而方便对通风块7与下盖板3的连接进行组装与拆卸，满足不同时刻对散热装置6的使用，下盖板3的底部开设有卡孔，卡扣8通过卡孔与下盖板3活动连接，通风块7上靠近其中部的表面开设有通槽，通风块7通过通槽固定连接有连接块9，连接块9的侧面固定连接有散热片10，对音箱在工作时产生的热量进行集热，连接块9的侧面开设有散热孔，连接块9上靠近其两侧的顶部开设有凹槽，连接块9通过凹槽活动连接有旋转轴11，旋转轴11的表面固定连接有贯流风叶12，贯流风叶12的上端延伸至下盖板3底部开设通槽的三分之一，方便对音箱箱体1内产生的热量进行空气流通处理，从而从连接块9侧面开设的散热孔流出，贯流风叶12的数量为两个，且两个贯流风叶12的旋转方向向反，形成流动的气流，流动气流带动音箱箱体1内的热气朝连接块9的一侧流出，在散热的同时也起到了定向疏散热气流的效果，不会因为达到散热目的而造成热气四溢，连接块9的底部固定连接有伺服电机13，启动伺服电机13，通过传递作用，使两个贯流风叶12分别往相反方向旋转，形成流动的气流，流动气流带动音箱箱体1内的热气朝连接块9侧面开设的散热孔流出，从而带走连接块9侧面连接散热片10表面收集的热量，利用空气循环对进一步对音箱进行了散热处理，连接块9上靠近其两侧的底部固定连接有升降杆14，升降杆14具体为一种升降调节螺纹杆，升降调节螺纹杆具体由一个套筒套接一个伸缩杆，套筒上开设有螺纹孔，套筒通过螺纹孔螺纹连接有螺纹杆，通过旋转螺纹杆来控制伸缩杆伸缩后的固定，从而满足不同的人使用需求。通过上述结构之间的配合，对电脑音箱的散热装置6进行了改进，使其散热效果更佳，解决了音箱工作过程中会产生大量的热量，若不及时排除则有可能导致音箱无法正常，而传统的电脑音箱一般只设置简单通风孔进行散热，其散热效果不佳的问题。
工作原理：该电脑音箱用散热器在使用时，通过将百叶窗4的设置在音箱箱体1的两侧，方便音箱箱体1内的热量从百叶窗4口流出，通过上盖板2、下盖板3和滤网5之间的配合，方便空气从上盖板2表面开设的通风孔流入，从下盖板3底部开设的通槽流出，并利用滤网5减少了空气中的灰尘进入到音箱箱体1内，启动伺服电机13，通过传递作用，使两个贯流风叶12分别往相反方向旋转，形成流动的气流，流动气流带动音箱箱体1内的热气朝连接块9侧面开设的散热孔流出，从而带走连接块9侧面连接散热片10表面收集的热量，利用空气循环对进一步对音箱进行了散热处理。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
