技术领域
本实用新型涉及污水处理样品输送技术领域，具体为污水处理样品输送设备。
背景技术
多年来，中国水资源质量不断下降，水环境持续恶化，由于污染所导致的缺水和事故不断发生，不仅使工厂停产、农业减产甚至绝收，而且造成了不良的社会影响和较大的经济损失，严重地威胁了社会的可持续发展，威胁了人类的生存。为了改善水质，需要对污水进行采样，对水样进行分析，从而采取合适的措施对污水进行进化。水样的代表性是分析测试准确性和评价结论可靠性的前提，不同深度的水样具有不同的数据，只在一个深度对污水进行采样会导致数据不够准确，影响水样的分析结果。如中国专利CN205538345U公开的污水检测取样输送处理系统，该方案通过液压器控制液压伸缩柱伸长，液压伸缩柱利用支撑架带动取样腔向下移动，使取样腔下降到污水内，污水从进水孔进入取样腔内。启动抽水泵，将取样腔中的污水抽入第二抽水管，污水再从抽水软管进入第一抽水管，最后从出水管中流出，落入下方的样品瓶中进行收集。利用液压器控制液压伸缩柱伸缩，液压伸缩柱利用支撑架带动取样腔上下移动，使取样腔处于污水中的不同深度，从而对不同深度的污水进行采样。盛放有污水样品的样品瓶放入存放腔中进行储存，利用隔板将存放腔分隔成多个空间，使不同的污水样品分类存放。但该方案中只是通过单一的抽水泵进行输送污水样品，由于污水各种各样的杂质比较多，特别是一些丝状的废料，很容易被抽水泵连通污水一起输送，从而容易堵住抽水泵，影响抽水泵的使用寿命。
实用新型内容
本实用新型的目的在于提供污水处理样品输送设备，具备对抽水泵前增加了防堵塞装置，避免了丝状的废料进入到抽水泵内的优点，解决了由于污水各种各样的杂质比较多，特别是一些丝状的废料，很容易被抽水泵连通污水一起输送，从而容易堵住抽水泵，影响抽水泵的使用寿命的问题。
为实现上述目的，本实用新型提供如下技术方案：污水处理样品输送设备，包括抽水泵，所述抽水泵的侧面固定连接有抽水管，所述抽水管的侧面固定连接有防堵塞装置，所述防堵塞装置的侧面固定连接有进水管，所述进水管管内的内壁固定连接有过滤板。
所述防堵塞装置包括固定筒，所述固定筒的一侧与抽水管的侧面固定连接，固定筒的另一侧与进水管的侧面固定连接，固定筒筒内的内壁开设有滚动槽，所述固定筒通过滚动槽活动连接有滚珠，所述固定筒筒内的内壁活动连接有旋转板，所述旋转板的外壁开设置有凹槽圈，所述旋转板通过凹槽圈与滚珠活动连接，旋转板的侧面开设有排水槽，所述旋转板通过排水槽固定连接有涡轮桨叶，旋转板的侧面开设有轴孔，所述旋转板通过轴孔固定连接有旋转轴，所述旋转轴上靠近其两侧的外壁套接有轴套，所述轴套的外壁固定连接有支撑杆，所述支撑杆固定连接在固定筒筒内的内壁，所述旋转轴的外壁固定连接有缠绕机构。
所述缠绕机构包括连接架，所述连接架固定连接在旋转轴的外壁，所述连接架的外壁设置有凸块。
优选的，所述过滤板的孔径为一至一点五厘米。
优选的，所述滚珠的数量不少于六个，且各个滚珠成环形阵列安装在固定筒筒内的内壁开设的滚动槽内。
优选的，所述涡轮桨叶的数量为九个，且九个涡轮桨叶成环形阵列安装在旋转板侧面开设的排水槽内。
优选的，所述轴套的内壁设置有防摩擦垫圈。
优选的，所述连接架的大小不一，且数量不少于十八个，各个连接架成环形阵列分布在旋转轴的外壁。
与现有技术相比，本实用新型的有益效果是通过进水管与过滤板之间配合，污水从进水管进入经过过滤板，避免了污水中较大的杂质从进水管进入到防堵塞装置内，从而影响防堵塞装置的运作，通过固定筒、滚珠、旋转板和涡轮桨叶之间的配合，污水从进水管进入到固定筒内，进而使旋转板的侧面受到污水水流冲击力，至使涡轮桨叶的槽口内同样受到污水水流冲击力且污水水流通过涡轮桨叶进入到旋转板的侧面，然后从抽水管流入到抽水泵内，从而使旋转板进行转动，通过旋转轴、轴套、支撑杆、连接架和凸块之间的配合，由于旋转轴通过轴孔与旋转板固定连接，所以根据旋转板的转动，从而带动旋转轴的转动，又由于连接架固定连接在旋转轴的外壁，促使连接架进行转动，从而对经过连接架表面的丝状废料起到了有效的缠绕的作用。通过上述结构之间的配合，对抽水泵前增加了防堵塞装置，避免了丝状的废料进入到抽水泵内，解决了由于污水各种各样的杂质比较多，特别是一些丝状的废料，很容易被抽水泵连通污水一起输送，从而容易堵住抽水泵，影响抽水泵的使用寿命的问题。
附图说明

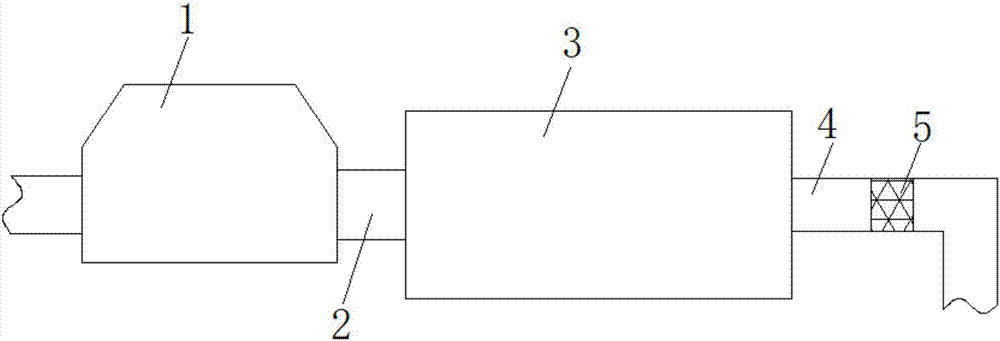

图1为本实用新型结构的正面示意图；
图2为本实用新型防堵塞装置结构的正面剖视图；
图3为本实用新型旋转板结构的侧面示意图；
图4为本实用新型缠绕机构结构的侧面示意图。
图中：1-抽水泵、2-抽水管、3-防堵塞装置、4-进水管、5-过滤板、6-固定筒、7-滚珠、8-旋转板、9-涡轮桨叶、10-旋转轴、11-轴套、12-支撑杆、13-缠绕机构、14-连接架、15-凸块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1，本实用新型提供一种技术方案：污水处理样品输送设备，包括抽水泵1，通过液压器控制液压伸缩柱伸长，液压伸缩柱利用支撑架带动取样腔向下移动，使取样腔下降到污水内，污水从进水孔进入取样腔内。启动抽水泵1，将取样腔中的污水抽入第二抽水管2，污水再从抽水软管进入第一抽水管2，最后从出水管中流出，落入下方的样品瓶中进行收集。利用液压器控制液压伸缩柱伸缩，液压伸缩柱利用支撑架带动取样腔上下移动，使取样腔处于污水中的不同深度，从而对不同深度的污水进行采样。盛放有污水样品的样品瓶放入存放腔中进行储存，利用隔板将存放腔分隔成多个空间，使不同的污水样品分类存放，抽水泵1的侧面固定连接有抽水管2，抽水管2的侧面固定连接有防堵塞装置3，防堵塞装置3的侧面固定连接有进水管4，进水管4管内的内壁固定连接有过滤板5，过滤板5的孔径为一至一点五厘米，避免了污水中较大的杂质从进水管4进入到防堵塞装置3内，从而影响防堵塞装置3的运作，启动抽水泵1，污水从进水管4进入经过过滤板5后通入到防堵塞装置3内，从而对污水中的丝状废料进行缠绕处理，避免连通污水一同被输送至抽水泵1内。
请参阅图2至3，防堵塞装置3包括固定筒6，固定筒6的一侧与抽水管2的侧面固定连接，固定筒6的另一侧与进水管4的侧面固定连接，固定筒6筒内的内壁开设有滚动槽，固定筒6通过滚动槽活动连接有滚珠7，滚珠7的数量不少于六个，且各个滚珠7成环形阵列安装在固定筒6筒内的内壁开设的滚动槽内，随着滚珠7数量的增加，减少了旋转8的旋转过程中与固定筒6筒内内壁的摩擦力，从而使得旋转板8旋转更加顺畅，固定筒6筒内的内壁活动连接有旋转板8，旋转板8的外壁开设置有凹槽圈，旋转板8通过凹槽圈与滚珠7活动连接，旋转板8的侧面开设有排水槽，旋转板8通过排水槽固定连接有涡轮桨叶9，涡轮桨叶9的数量为九个，且九个涡轮桨叶9成环形阵列安装在旋转板8侧面开设的排水槽内，由于旋转板8的侧面受到污水水流冲击力，至使涡轮桨叶9的槽口内同样受到污水水流冲击力且污水水流通过涡轮桨叶9进入到旋转板8的侧面，然后从抽水管2流入到抽水泵1内，从而使旋转板8进行转动，旋转板8的侧面开设有轴孔，旋转板8通过轴孔固定连接有旋转轴10，旋转轴10上靠近其两侧的外壁套接有轴套11，轴套11的内壁设置有防摩擦垫圈，减少旋转轴10在转动中与轴套11之间的摩擦力，从而使旋转轴10转动更加顺畅，轴套11的外壁固定连接有支撑杆12，支撑杆12为旋转轴10起到支撑的作用，支撑杆12固定连接在固定筒6筒内的内壁，旋转轴10的外壁固定连接有缠绕机构13，由于旋转轴10通过轴孔与旋转板8固定连接，所以根据旋转板8的转动，从而带动旋转轴10的转动。
请参阅图4，缠绕机构13包括连接架14，连接架14的大小不一，且数量不少于十八个，各个连接架14成环形阵列分布在旋转轴10的外壁，通过连接架14随着旋转轴10的转动而转动，从而对经过连接架14表面的丝状废料起到了有效的缠绕的作用，连接架14固定连接在旋转轴10的外壁，连接架14的外壁设置有凸块15，通过各个凸块15与连接架14的配合，使其污水中丝状的废料更容易被缠绕住。通过上述结构之间的配合，对抽水泵1前增加了防堵塞装置3，避免了丝状的废料进入到抽水泵1内，解决了由于污水各种各样的杂质比较多，特别是一些丝状的废料，很容易被抽水泵1连通污水一起输送，从而容易堵住抽水泵1，影响抽水泵1的使用寿命的问题。
工作原理：该污水处理样品输送设备在使用时，污水从进水管4进入经过过滤板5，避免了污水中较大的杂质从进水管4进入到防堵塞装置3内，从而影响防堵塞装置3的运作，通过固定筒6、滚珠7、旋转板8和涡轮桨叶9之间的配合，污水从进水管4进入到固定筒6内，进而使旋转板8的侧面受到污水水流冲击力，至使涡轮桨叶9的槽口内同样受到污水水流冲击力且污水水流通过涡轮桨叶9进入到旋转板8的侧面，然后从抽水管2流入到抽水泵1内，从而使旋转板8进行转动，由于旋转轴10通过轴孔与旋转板8固定连接，所以根据旋转板8的转动，从而带动旋转轴10的转动，又由于连接架14固定连接在旋转轴10的外壁，促使连接架14进行转动，从而对经过连接架14表面的丝状废料起到了有效的缠绕的作用。
