技术领域
本实用新型涉及智能家居用品技术领域，具体为一种可调节电视悬挂高度的智能电视架。
背景技术
智能家居是在互联网影响之下物联化的体现，智能家居通过物联网技术将家中的各种设备，如音视频设备、照明系统、窗帘控制、空调控制、安防系统、数字影院系统、影音服务器、影柜系统和网络家电等连接到一起，提供家电控制、照明控制、电话远程控制、室内外遥控、防盗报警、环境监测、暖通控制、红外转发以及可编程定时控制等多种功能和手段。与普通家居相比，智能家居不仅具有传统的居住功能，兼备建筑、网络通信、信息家电和设备自动化，提供全方位的信息交互功能，甚至为各种能源费用节约资金。
随着技术进步，电视机屏幕越做越大，形式也有所改变，传统玻璃管电视逐渐退出市场，平板电视应用越来越多，传统玻璃管电视转到平板电视以后，安装方式也有所改变，因平面电视相对重量轻，占用空间小，经常采用挂墙安装方式，但是目前的电视架，电视机的悬挂高度不可调节，不能满足使用者的使用需要。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种可调节电视悬挂高度的智能电视架，解决了目前的电视架，电视机的悬挂高度不可调节，不能满足使用者的使用需要的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种可调节电视悬挂高度的智能电视架，包括墙面、安装块和电视机显示屏，所述安装块的上表面和下表面均固定连接有固定板，所述固定板的一侧面固定连接有L形卡座，所述电视机显示屏的一侧面固定连接有L形卡块，且L形卡块活动连接在L形卡座的内部，所述L形卡座的一侧面开设有限位槽，所述L形卡块对应限位槽的位置处固定连接有限位块，且限位块活动连接在限位槽的内部。
所述安装块的一侧面开设有第一盲孔，所述第一盲孔的内部固定连接有伸缩装置，所述伸缩装置的一端固定连接有橡胶软垫，所述橡胶软垫的一侧面与电视机显示屏的一侧面活动连接。
所述墙面的一侧面开设有凹槽，所述安装块位于凹槽的内部，所述固定板位于凹槽的外部，所述凹槽内壁的顶部和底部均固定连接有轴承，所述轴承的内表面固定连接有螺纹杆，所述安装块螺纹连接在螺纹杆的表面，所述螺纹杆的表面固定套接有第一齿轮，所述凹槽内壁的底部开设有第二盲孔，所述第二盲孔的内部固定连接有正反电机，所述正反电机的输出轴固定连接有第二齿轮，所述第一齿轮与第二齿轮啮合。
所述伸缩装置包括圆筒，所述圆筒的表面与第一盲孔的内壁固定连接，所述圆筒的内部活动连接有活动杆，所述活动杆的一端与橡胶软垫的一侧面固定连接，所述活动杆的一端固定连接有弹簧，所述弹簧的另一端与圆筒内壁的一侧面固定连接。
优选的，所述L形卡座的数量为两个，且第一盲孔位于两个L形卡座之间。
优选的，所述活动杆的表面固定连接有滑块，所述圆筒的内壁上开设有滑槽，且滑块活动连接在滑槽的内部。
优选的，所述限位槽的大小与限位块的大小相适配。
优选的，所述第二盲孔的大小为正反电机大小的一点二倍。
优选的，所述第一齿轮位于安装块和轴承之间。
(三)有益效果
本实用新型提供了一种可调节电视悬挂高度的智能电视架，具备以下有益效果：
(1)、本实用新型通过设置安装块、螺纹杆和正反电机，在需要调节电视机的悬挂高度时，正反电机工作带动螺纹杆旋转，从而带动安装块上升或者下降，达到调节电视机的悬挂高度的目的，解决了目前的电视架，电视机的悬挂高度不可调节，不能满足使用者的使用需要的问题。
(2)、本实用新型通过设置L形卡座、L形卡块、限位槽和限位块，在安装时，手持电视机显示屏将L形卡块放进L形卡座中，伸缩装置挤压电视机显示屏向右运动，使得限位块卡进限位槽中，完成安装，且安装起来方便简单，便于操作。
(3)、本实用新型通过设置伸缩装置，在手持电视机显示屏将L形卡块放进L形卡座中时，电视机显示屏挤压伸缩装置并压缩伸缩装置中的弹簧，在将L形卡块放进L形卡座中后，弹簧伸张挤压电视机显示屏向右运动，使得限位块卡进限位槽中，将电视机显示屏固定牢固。
(4)、本实用新型通过设置滑块和滑槽，使得活动杆既可以在圆筒内活动，同时又能防止活动杆脱离圆筒，增加了本实用新型的结构稳定性。
(5)、本实用新型通过设置橡胶软垫，防止活动杆在挤压电视机显示屏时对电视机显示屏造成伤害，增加了本实用新型的实用性。
(6)、本实用新型通过设置第一齿轮和第二齿轮，使得正反电机可以同时带动两个螺纹杆转动，使得安装块上升或者下降时更加稳定。
附图说明

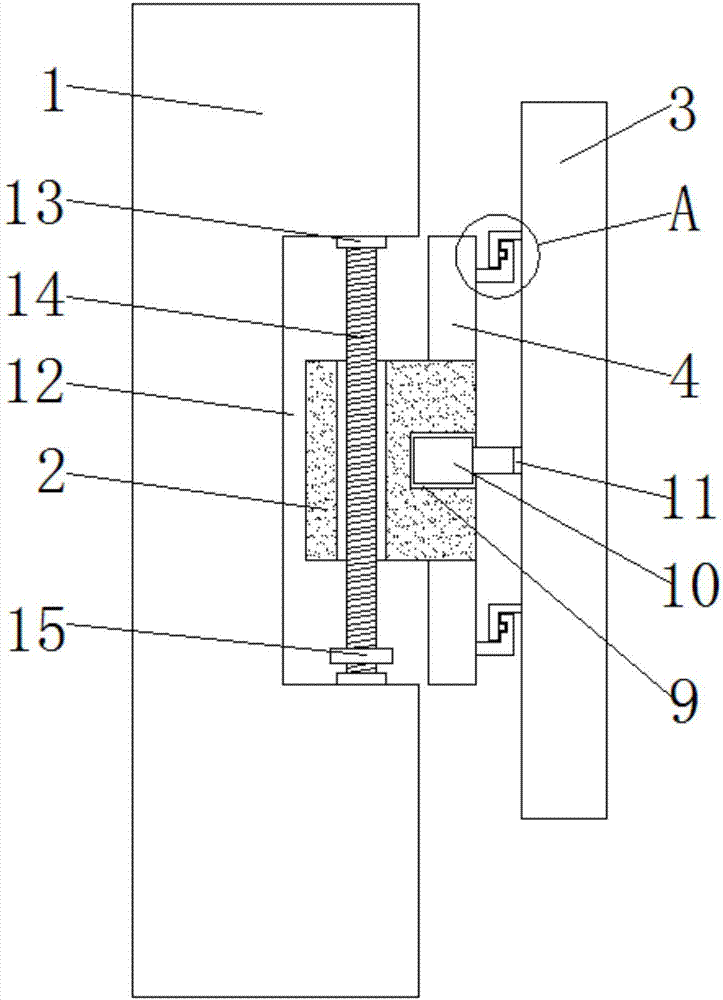

图1为本实用新型正剖图；
图2为本实用新型安装块的侧剖图；
图3为本实用新型伸缩装置的正剖图；
图4为本实用新型图1中A处结构放大图。
图中：1墙面、2安装块、3电视机显示屏、4固定板、5L形卡座、6L形卡块、7限位槽、8限位块、9第一盲孔、10伸缩装置、101圆筒、102活动杆、103滑块、104滑槽、105弹簧、11橡胶软垫、12凹槽、13轴承、14螺纹杆、15第一齿轮、16第二盲孔、17正反电机、18第二齿轮。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
如图1-4所示，本实用新型提供一种技术方案：一种可调节电视悬挂高度的智能电视架，包括墙面(1)、安装块(2)和电视机显示屏(3)，安装块(2)的上表面和下表面均固定连接有固定板(4)，固定板(4)的一侧面固定连接有L形卡座(5)，电视机显示屏(3)的一侧面固定连接有L形卡块(6)，且L形卡块(6)活动连接在L形卡座(5)的内部，L形卡座(5)的数量为两个，且第一盲孔(9)位于两个L形卡座(5)之间，L形卡座(5)的一侧面开设有限位槽(7)，L形卡块(6)对应限位槽(7)的位置处固定连接有限位块(8)，且限位块(8)活动连接在限位槽(7)的内部，限位槽(7)的大小与限位块(8)的大小相适配，通过设置L形卡座(5)、L形卡块(6)、限位槽(7)和限位块(8)，在安装时，手持电视机显示屏(3)将L形卡块(6)放进L形卡座(5)中，伸缩装置(10)挤压电视机显示屏(3)向右运动，使得限位块(8)卡进限位槽(7)中，完成安装，且安装起来方便简单，便于操作。
安装块(2)的一侧面开设有第一盲孔(9)，第一盲孔(9)的内部固定连接有伸缩装置(10)，伸缩装置(10)的一端固定连接有橡胶软垫(11)，橡胶软垫(11)的一侧面与电视机显示屏(3)的一侧面活动连接，通过设置橡胶软垫(11)，防止活动杆(102)在挤压电视机显示屏(3)时对电视机显示屏(3)造成伤害，增加了本实用新型的实用性。
墙面(1)的一侧面开设有凹槽(12)，安装块(2)位于凹槽(12)的内部，固定板(4)位于凹槽(12)的外部，凹槽(12)内壁的顶部和底部均固定连接有轴承(13)，轴承(13)的内表面固定连接有螺纹杆(14)，安装块(2)螺纹连接在螺纹杆(14)的表面，螺纹杆(14)的表面固定套接有第一齿轮(15)，凹槽(12)内壁的底部开设有第二盲孔(16)，第二盲孔(16)的内部固定连接有正反电机(17)，第二盲孔(16)的大小为正反电机(17)大小的一点二倍，正反电机(17)的输出轴固定连接有第二齿轮(18)，第一齿轮(15)与第二齿轮(18)啮合，第一齿轮(15)位于安装块(2)和轴承(13)之间，通过设置第一齿轮(15)和第二齿轮(18)，使得正反电机可以同时带动两个螺纹杆(14)转动，使得安装块(2)上升或者下降时更加稳定，在需要调节电视机的悬挂高度时，正反电机(17)工作带动螺纹杆(14)旋转，从而带动安装块(2)上升或者下降，达到调节电视机的悬挂高度的目的。
伸缩装置(10)包括圆筒(101)，圆筒(101)的表面与第一盲孔(9)的内壁固定连接，圆筒(101)的内部活动连接有活动杆(102)，活动杆(102)的一端与橡胶软垫(11)的一侧面固定连接，活动杆(102)的一端固定连接有弹簧(105)，弹簧(105)的另一端与圆筒(101)内壁的一侧面固定连接，活动杆(102)的表面固定连接有滑块(103)，圆筒(101)的内壁上开设有滑槽(104)，且滑块(103)活动连接在滑槽(104)的内部，通过设置滑块(103)和滑槽(104)，使得活动杆(102)既可以在圆筒(101)内活动，同时又能防止活动杆(102)脱离圆筒(101)，增加了本实用新型的结构稳定性，通过设置伸缩装置(10)，在手持电视机显示屏(3)将L形卡块(6)放进L形卡座(5)中时，电视机显示屏(3)挤压伸缩装置(10)并压缩伸缩装置(10)中的弹簧(105)，在将L形卡块(6)放进L形卡座(5)中后，弹簧(105)伸张挤压电视机显示屏(3)向右运动，使得限位块(8)卡进限位槽(7)中，将电视机显示屏(3)固定牢固。
综上可得，本实用新型通过设置安装块(2)、螺纹杆(14)和正反电机(17)，解决了目前的电视架，电视机的悬挂高度不可调节，不能满足使用者的使用需要的问题。
