技术领域
本实用新型涉及电风扇技术领域，尤其涉及一种便于移动的喷雾风扇。
背景技术
电风扇简称电扇，也称为风扇、扇风机，是一种利用电动机驱动扇叶旋转，来达到使空气加速流通的家用电器，主要用于清凉解暑和流通空气。广泛用于家庭、办公室、商店、医院和宾馆等场所。
电扇主要由扇头、风叶、网罩和控制装置等部件组成。扇头包括电动机、前后端盖和摇头送风机构等。电风扇的主要部件是：交流电动机。其工作原理是：通电线圈在磁场中受力而转动。电能转化为机械能，同时由于线圈电阻，因此不可避免的有一部分电能要转化为热能。
目前，人们经常用的电风扇移动和安装起来都比较麻烦，在一些空气较为干燥的地区，空气湿度也影响在风扇工作时人们的感官体验，因此我们提出了一种便于移动的喷雾风扇用于解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种便于移动的喷雾风扇。
为了实现上述目的，本实用新型采用了如下技术方案：
一种便于移动的喷雾风扇，包括依次连接的扇叶保护壳、支撑架、风扇底座，扇叶保护壳位于支撑架的顶部，支撑架位于风扇底座的顶部，所述风扇底座底部两侧均开设有两个凹槽，凹槽内滚动安装有滚轮，滚轮上转动安装有转轴，转轴的两端分别位于滚轮的两侧，所述转轴的两端焊接有同一个支撑柱，凹槽的顶部内壁上开设有安装孔，支撑柱滑动安装于安装孔内，安装孔的底部两侧均设有开设于凹槽顶部内壁上的下卡槽，下卡槽与安装孔连通，支撑柱上焊接有卡入下卡槽内的卡块，下卡槽上方设有开设于安装孔两侧内壁上的上卡槽，上卡槽远离上卡槽槽口的一侧内壁上焊接有弹簧，上卡槽内滑动安装有卡扣,卡扣与弹簧焊接固定，支撑柱两侧开设有与上卡槽相适配的卡扣槽，卡扣槽与卡扣相适配，支撑柱顶部为半球状结构。
优选的，所述支撑架内部底端安装有伸缩电机，伸缩电机的输出轴连接有推压杆底部。
优选的，所述伸缩电机的上方设有开设于支撑架上的水槽，所述推压杆滑动安装于水槽内，推压杆的周边固定安装有密封圈，且密封圈与水槽的周边内壁滑动密封配合。
优选的，所述水槽的顶部内壁上连接有橡胶管，橡胶管位于支撑架内，且橡胶管远离水槽的一端连接有水雾喷头，水雾喷头位于扇叶保护壳内。
优选的，所述扇叶保护壳的内部转动安装有转动圆盘，转动圆盘的周边均匀环形焊接有多个扇叶，水雾喷头位于多个扇叶的中心位置，且水雾喷头固定安装于扇叶保护壳的内壁上。
与现有技术相比，本实用新型的有益效果是：通过滚轮、支撑柱的上卡槽、卡扣槽、弹簧、卡扣与支撑柱的顶部半球结构相配合，实现滚轮方便安装于安装孔内，且滚轮不会向下移动；通过滑轮、转轴、支撑柱、卡块与支撑柱的下卡槽的配合，使得滑轮安装后不会向上方移动。
本实用新型中结构简单，通过支撑柱与卡扣，将滑轮安装入安装孔内，卡块与下卡槽相适应，卡扣与上卡槽相适应，安装简单便捷，滚轮稳固，为人们的日常生活带来了便利。
附图说明

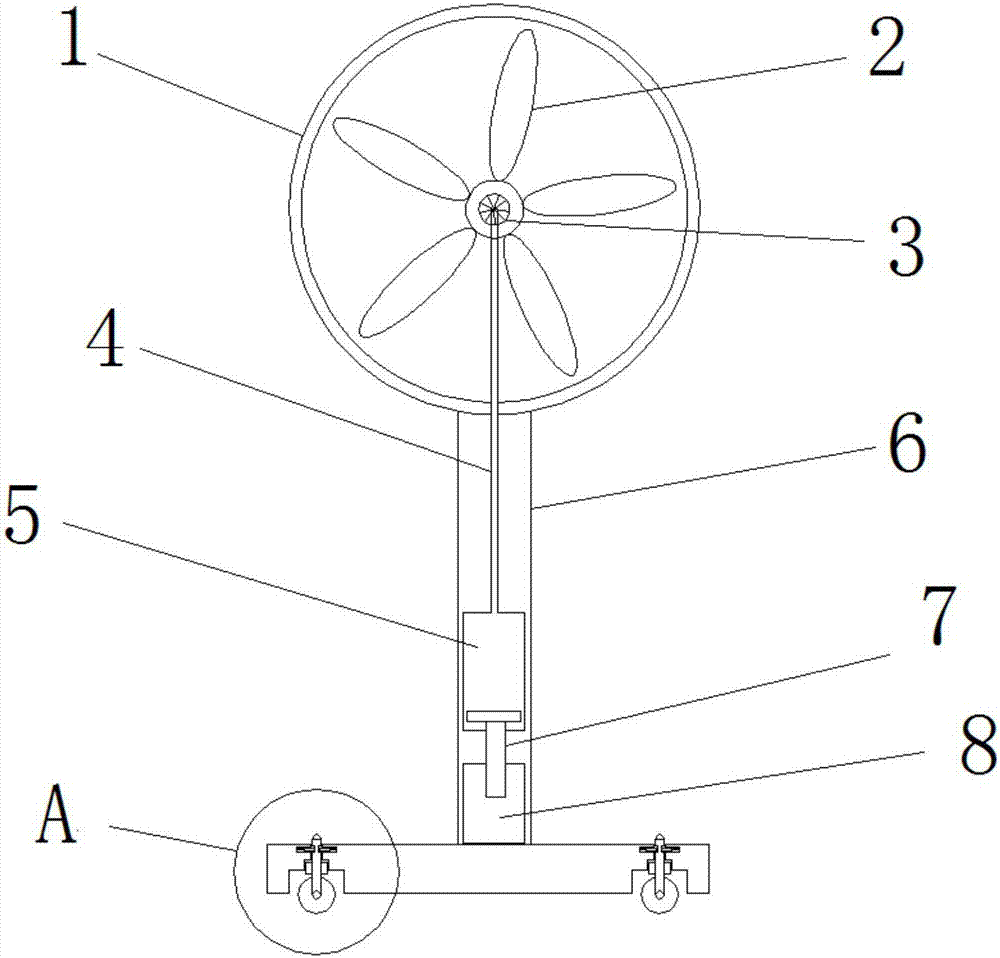

图1为本实用新型提出的一种便于移动的喷雾风扇的结构示意图；
图2为本实用新型提出的一种便于移动的喷雾风扇的A部分结构示意图。
图中：1扇叶保护壳、2多个扇叶、3水雾喷头、4橡胶管、5水槽、6支撑架、7推压杆、8伸缩电机、9支撑柱、10上卡槽、11卡扣、12弹簧、13卡扣槽、14卡块、15风扇底座、16滚轮、17凹槽、18下卡槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，一种便于移动的喷雾风扇，包括依次连接的扇叶保护壳1、支撑架6、风扇底座15，扇叶保护壳1位于支撑架6的顶部，支撑架6位于风扇底座15的顶部，风扇底座15底部两侧均开设有两个凹槽17，凹槽17内滚动安装有滚轮16，滚轮16上转动安装有转轴，转轴的两端分别位于滚轮16的两侧，转轴的两端焊接有同一个支撑柱9，凹槽17的顶部内壁上开设有安装孔，支撑柱9滑动安装于安装孔内，安装孔的底部两侧均设有开设于凹槽17顶部内壁上的下卡槽18，下卡槽18与安装孔连通，支撑柱9上焊接有卡入下卡槽18内的卡块14，下卡槽18上方设有开设于安装孔两侧内壁上的上卡槽10，上卡槽10远离上卡槽10槽口的一侧内壁上焊接有弹簧12，上卡槽10内滑动安装有卡扣11,卡扣11与弹簧12焊接固定，支撑柱9两侧开设有与上卡槽10相适配的卡扣槽13，卡扣槽13与卡扣11相适配，支撑柱9顶部为半球状结构。支撑架6内部底端安装有伸缩电机8，伸缩电机8的输出轴连接有推压杆7底部。伸缩电机8的上方设有开设于支撑架6上的水槽5，推压杆7滑动安装于水槽5内，推压杆7的周边固定安装有密封圈，且密封圈与水槽5的周边内壁滑动密封配合。水槽5的顶部内壁上连接有橡胶管4，橡胶管4位于支撑架6内，且橡胶管4远离水槽5的一端连接有水雾喷头3，水雾喷头3位于扇叶保护壳1内。扇叶保护壳1的内部转动安装有转动圆盘，转动圆盘的周边均匀环形焊接有多个扇叶2，水雾喷头3位于多个扇叶2的中心位置，且水雾喷头3固定安装于扇叶保护壳1的内壁上。
工作原理：支撑柱9滑入安装孔内，支撑柱9通过顶部半球状结构挤压卡扣11，卡扣11挤压弹簧12，待卡块14完美填入凹槽17，弹簧12恢复原状，卡扣11卡入支撑柱9的卡扣槽13内，完成安装。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
