技术领域
本实用新型涉及粉碎技术领域，具体为一种电子元件生产用磁盘粉碎装置。
背景技术
电子元件是组成电子产品的基础，了解常用的电子元件的种类、结构、性能并能正确选用是学习、掌握电子技术的基本。常用的电子元件有：电阻、电容、电感、电位器、变压器等，就安装方式而言，目前可分为传统安装(又称通孔装即DIP)和表面安装两大类(即又称SMT或SMD)。三极管、二极管称为电子器件，计算机的外部存储器中也采用了类似磁带的装置，比较常用的一种叫磁盘，将圆形的磁性盘片装在一个方的密封盒子里，这样做的目的是为了防止磁盘表面划伤，导致数据丢失，对于一些使用之后废弃掉的磁盘，其中的材料是可以回收利用的，因此需要对磁盘进行粉碎处理。
实用新型内容
为了克服现有技术方案的不足,本实用新型提供一种电子元件生产用磁盘粉碎装置，通过次初级粉碎箱和次级粉碎箱对磁盘进行双重粉碎，达到良好的粉碎效果，同时整体具有良好的消音功能，工作产生噪音小，减少噪音污染，值得推广。
为实现上述目的，本实用新型提供如下技术方案：一种电子元件生产用磁盘粉碎装置，包括初级粉碎箱、次级粉碎箱、连通管、进料斗和接料斗，所述进料斗设置在初级粉碎箱顶端，所述初级粉碎箱和次级粉碎箱之间通过连通管连接在一起，所述接料斗设置在次级粉碎箱底端，所述次级粉碎箱底端设置有支撑架，所述次级粉碎箱和初级粉碎箱之间连接有支撑杆，所述初级粉碎箱内壁两端分别设置有第一液压杆和第二液压杆，所述第一液压杆和第二液压杆相对的一端均设置有挤压座，所述挤压座表面设置有金属凸起，所述挤压座和第一液压杆、第二液压杆之间均通过连接座连接在一起，所述次级粉碎箱内部设置有第一粉碎轴和第二粉碎轴，所述第一粉碎轴和第二粉碎轴均通过旋转轴进行驱动，所述第一粉碎轴和第二粉碎轴采用相同结构，所述第一粉碎轴和第二粉碎轴表面均设置有粉碎齿，且相对的所述粉碎齿之间相互啮合在一起，所述粉碎齿表面设置有金属齿，所述初级粉碎箱和次级粉碎箱表面设置有消音壁，所述消音壁由第一消音层和第二消音层组成，所述第一消音层和第二消音层之间设置有真空层。
作为本实用新型一种优选的技术方案，所述第一消音层和第二消音层内壁均设置有消音槽。
作为本实用新型一种优选的技术方案，所述支撑架底端设置有TPU缓冲垫，所述TPU缓冲垫内部设置有缓冲弹簧。
作为本实用新型一种优选的技术方案，所述进料斗顶端设置有顶盖，所述顶盖和进料斗铰连接在一起。
作为本实用新型一种优选的技术方案，所述第一液压杆和第二液压杆均通过初级粉碎箱两侧的液压电机驱动，所述液压电机设置在电机箱内部。
作为本实用新型一种优选的技术方案，所述次级粉碎箱内部设置有挡板，所述挡板和粉碎齿高度相同。
与现有技术相比，本实用新型的有益效果是：该电子元件生产用磁盘粉碎装置，通过设置初级粉碎箱，当磁盘通过进料斗进入之后，在第一液压杆和第二液压杆的作用下，推动挤压座对进入初级粉碎箱的磁盘进行挤压，对磁盘进行初次粉碎，降低了下次粉碎的强度，同时通过设置连接管将初级粉碎之后的磁盘排入道次级粉碎箱内部，次级粉碎箱内部的第一粉碎轴和第二粉碎轴开始转动，通过第一粉碎轴和第二粉碎轴带动表面的粉碎齿进行转动，通过第一粉碎轴表面的粉碎齿和第二粉碎轴表面的粉碎齿相互啮合对磁盘进行次级粉碎，在粉碎齿的作用下，将磁盘进行精细化的粉碎，粉碎之后的磁盘排入到接料斗内部，同时通过设置消音壁，利用第一消音层和第二消音层对初级粉碎箱、次级粉碎箱内部产生的噪音进行充分抵消，减少噪音污染，该装置通过次初级粉碎箱和次级粉碎箱对磁盘进行双重粉碎，达到良好的粉碎效果，同时整体具有良好的消音功能，工作产生噪音小，减少噪音污染，值得推广。
附图说明

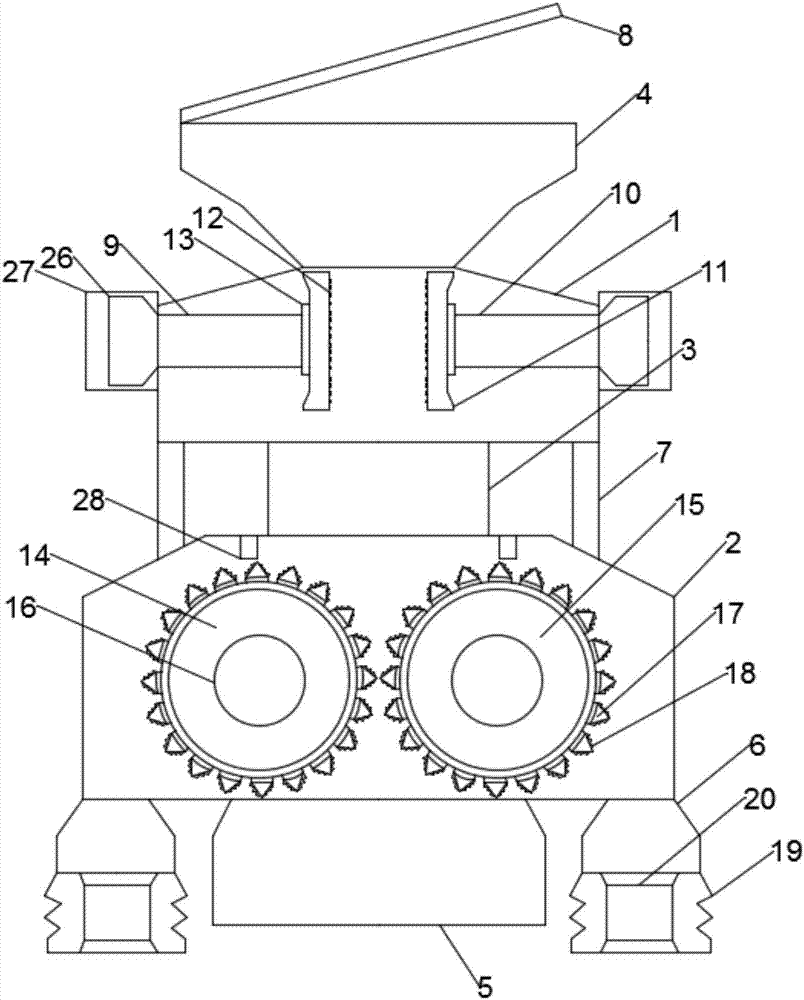

图1为本实用新型结构示意图；
图2为本实用新型消音壁结构示意图。
图中：1-初级粉碎箱；2-次级粉碎箱；3-连通管；4-进料斗；5-接料斗；6-支撑架；7-支撑杆；8-顶盖；9-第一液压杆；10-第二液压杆；11-挤压座；12-金属凸起；13-连接座；14-第一粉碎轴；15-第二粉碎轴；16-旋转轴；17-粉碎齿；18-金属齿；19-TPU缓冲垫；20-缓冲弹簧；21-消音壁；22-第一消音层；23-第二消音层；24-真空层；25-消音槽；26-液压电机；27-电机箱；28-挡板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例：
请参阅图1、图2，本实用新型提供一种技术方案：一种电子元件生产用磁盘粉碎装置，其特征在于：包括初级粉碎箱1、次级粉碎箱2、连通管3、进料斗4和接料斗5，所述进料斗4设置在初级粉碎箱1顶端，所述初级粉碎箱1和次级粉碎箱2之间通过连通管3连接在一起，所述接料斗5设置在次级粉碎箱2底端，所述次级粉碎箱2底端设置有支撑架6，所述次级粉碎箱2和初级粉碎箱1之间连接有支撑杆7，所述初级粉碎箱1内壁两端分别设置有第一液压杆9和第二液压杆10，所述第一液压杆9和第二液压杆10相对的一端均设置有挤压座11，所述挤压座11表面设置有金属凸起12，所述挤压座11和第一液压杆9、第二液压杆10之间均通过连接座13连接在一起，所述次级粉碎箱2内部设置有第一粉碎轴14和第二粉碎轴15，所述第一粉碎轴14和第二粉碎轴15均通过旋转轴16进行驱动，所述第一粉碎轴14和第二粉碎轴15采用相同结构，所述第一粉碎轴14和第二粉碎轴15表面均设置有粉碎齿17，且相对的所述粉碎齿17之间相互啮合在一起，所述粉碎齿17表面设置有金属齿18，所述初级粉碎箱1和次级粉碎箱2表面设置有消音壁21，所述消音壁21由第一消音层22和第二消音层23组成，所述第一消音层22和第二消音层23之间设置有真空层24通过真空层24增强消音效果，利用消音壁21和真空层24进行双重隔音。
本实用新型的技术方案为：所述第一消音层22和第二消音层23内壁均设置有消音槽25，所述第一消音层22和第二消音层23均采用EPDM橡胶和矿物质的混合材料；所述支撑架6底端设置有TPU缓冲垫19，所述TPU缓冲垫19内部设置有缓冲弹簧20，在工作的时候起到充分的缓冲作用；所述进料斗4顶端设置有顶盖8，所述顶盖8和进料斗4铰连接在一起；所述第一液压杆9和第二液压杆10均通过初级粉碎箱1两侧的液压电机26驱动，所述液压电机26设置在电机箱27内部；所述次级粉碎箱2内部设置有挡板28，所述挡板28和粉碎齿17高度相同，使得磁盘不会跑偏。
具体使用方式及优点：该电子元件生产用磁盘粉碎装置，通过设置初级粉碎箱，当磁盘通过进料斗进入之后，在第一液压杆和第二液压杆的作用下，推动挤压座对进入初级粉碎箱的磁盘进行挤压，对磁盘进行初次粉碎，降低了下次粉碎的强度，同时通过设置连接管将初级粉碎之后的磁盘排入道次级粉碎箱内部，次级粉碎箱内部的第一粉碎轴和第二粉碎轴开始转动，通过第一粉碎轴和第二粉碎轴带动表面的粉碎齿进行转动，通过第一粉碎轴表面的粉碎齿和第二粉碎轴表面的粉碎齿相互啮合对磁盘进行次级粉碎，在粉碎齿的作用下，将磁盘进行精细化的粉碎，粉碎之后的磁盘排入到接料斗内部，同时通过设置消音壁，利用第一消音层和第二消音层对初级粉碎箱、次级粉碎箱内部产生的噪音进行充分抵消，减少噪音污染，该装置通过次初级粉碎箱和次级粉碎箱对磁盘进行双重粉碎，达到良好的粉碎效果，同时整体具有良好的消音功能，工作产生噪音小，减少噪音污染，值得推广。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
