技术领域
本实用新型涉及节能灯领域，尤其涉及节能灯灯头。
背景技术
灯头是指接在电灯线末端、供安装灯泡用的接口，需谨慎使用。电光源主要使用灯头、灯座命名方法，专利文件号为CN201731453U的文件中提到一种节能灯的上壳体和下壳体之间以框架连接，为了达到一定的强度，这些框架都具有一定的宽度和厚度，影响了灯座的散热效果，缩短了节能灯的使用寿命，从而提出了镂空的文字或图形并与隔热腔的外围框架连接上下壳体，这种解决方案只适用于室内使用，在室外使用时，雨雪或者大风天气，会与雨雪或者风沙落入上下壳体之间，影响灯具的性能和使用寿命，此我们设计出了节能灯灯头来解决以上问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的节能灯灯头。
为了实现上述目的，本实用新型采用了如下技术方案：
节能灯灯头，包括灯座，所述灯座包括上壳体和下壳体，所述上壳体和下壳体之间通过导线相连，上壳体和下壳体上均设有与导线相配合的穿线孔，导线的外侧设有四组连接杆，所述连接杆的一端垂直固定在上壳体上，所述连接杆远离上壳体的一端穿过下壳体，且下壳体上设有与连接杆相配合的通孔，所述连接杆靠近上壳体的一端外侧连接有第一外螺纹，且第一外螺纹的外侧设有第一限位块，且第一限位块的中央设有与第一外螺纹相配合的螺纹孔，所述第一限位块与上壳体之间设有顶环，所述顶环远离第一限位块的一侧设有弹簧，所述弹簧套接在连接杆上，且弹簧远离顶环的一端与上壳体相连，所述连接杆远离上壳体的一端外侧设有第二外螺纹，第二外螺纹的外侧设有第二限位块，所述第二限位块的中央设有与第二外螺纹相配合的螺纹孔，所述连接杆靠近第二限位块的一侧设有挡块。
优选的，四组所述连接杆互相平行，且四组连接杆长度相同。
优选的，所述上壳体为锥形，且直径小的一端垂直设有螺纹接头。
优选的，所述下壳体远离连接杆的一侧设有灯管。
优选的，所述第一外螺纹和第二外螺纹旋向相同，第一外螺纹的螺纹长度小于第二外螺纹的长度。
优选的，所述下壳体2中安装有整流器与其他电路元件。
与现有技术相比，本实用新型的有益效果是：本实用新型中，通过连接杆和第二限位块的配合，可以根据风力调节上壳体和下壳体之间的距离，旋下第一限位块，弹簧会推动顶环限制下壳体的位置，防止下壳体带动灯管摇晃，在雨雪及风沙天气，可以将上壳体与下壳体合并，防止雨雪和风沙进入壳体，影响使用，装置结构简单，操作便捷，可以快速的调节散热空间，可用于室内和室外，适用性广，且使用寿命长。
附图说明

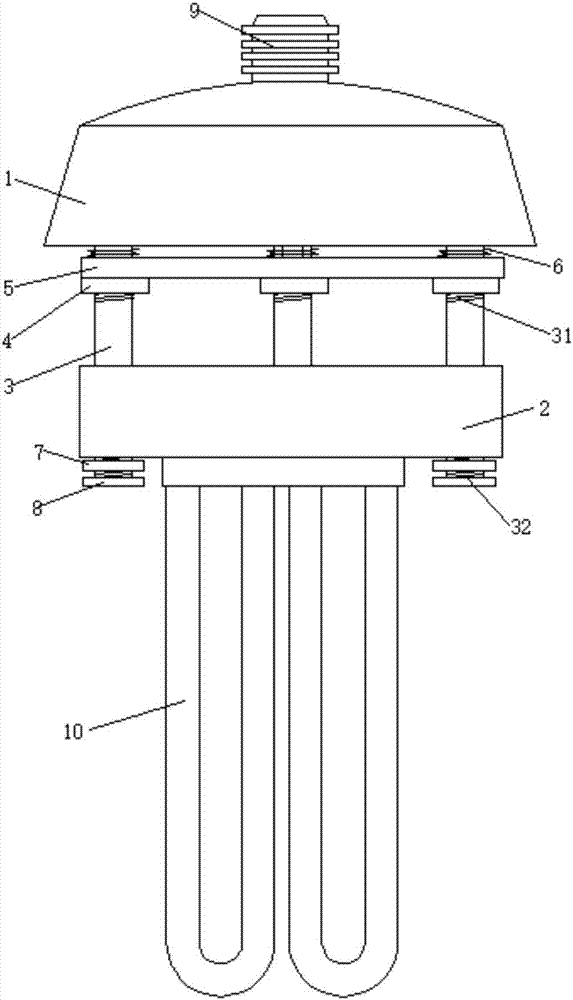

图1为本实用新型提出的节能灯灯头的结构示意图；
图2为本实用新型提出的节能灯灯头的连接杆处的剖视图；
图3为本实用新型提出的节能灯灯头的连接杆的结构示意图。
图中：1上壳体、2下壳体、3连接杆、31第一外螺纹、32第二外螺纹、4第一限位块、5顶环、6弹簧、7第二限位块、8挡块、9螺纹接头、10灯管、11导线。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-3，节能灯灯头，包括灯座，灯座包括上壳体1和下壳体2，上壳体1为锥形，且直径小的一端垂直设有螺纹接头9，下壳体2中安装有整流器与其他电路元件，上壳体1和下壳体2之间通过导线11相连，上壳体1和下壳体2上均设有与导线11相配合的穿线孔，导线11的外侧设有四组连接杆3，四组连接杆3互相平行，且四组连接杆3长度相同，下壳体2远离连接杆3的一侧设有灯管10，连接杆3的一端垂直固定在上壳体1上，连接杆3远离上壳体1的一端穿过下壳体2，且下壳体2上设有与连接杆3相配合的通孔，连接杆3靠近上壳体1的一端外侧连接有第一外螺纹31，且第一外螺纹31的外侧设有第一限位块4，且第一限位块4的中央设有与第一外螺纹31相配合的螺纹孔，第一限位块4与上壳体1之间设有顶环5，顶环5远离第一限位块4的一侧设有弹簧6，弹簧6套接在连接杆3上，且弹簧6远离顶环5的一端与上壳体1相连，连接杆3远离上壳体1的一端外侧设有第二外螺纹32，，第一外螺纹31和第二外螺纹32旋向相同，第一外螺纹31的螺纹长度小于第二外螺纹32的长度，第二外螺纹32的外侧设有第二限位块7，第二限位块7的中央设有与第二外螺纹32相配合的螺纹孔，连接杆3靠近第二限位块7的一侧设有挡块8。
工作原理：通过连接杆3和第二限位块7的配合，可以根据风力调节上壳体1和下壳体2之间的距离，旋下第一限位块4，弹簧6会推动顶环5限制下壳体2的位置，防止下壳体2带动灯管10摇晃，在雨雪及风沙天气，可以将上壳体1与下壳体2合并，防止雨雪和风沙进入灯具中，影响使用，合并时，将第二限位块7上旋，离开第二外螺纹32时，通过第二限位块7将下壳体2、第一限位块4和顶环5上推，第一限位块4旋过第一外螺纹31后，继续上推，将第二限位块7旋接在第一外螺纹31上，可以使上壳体1和下壳体2合并在一起，装置结构简单，操作便捷，可以快速的调节散热空间，可用于室内和室外，适用性广，且使用寿命长。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
