技术领域
本实用新型涉及自来水净化领域，具体为一种家用自来水净化装置。
背景技术
自来水已经通往千家万户，为人民生提供了很大的方便，但由于输水管道老化，锈蚀，泄漏等造成了水厂出来的水被二次污染，使得用户接到的水无法直接饮用，往往需要加热，同时自来水厂对于自来水的净化通常是按照净化指标作为标准，这样会使得自来水中仍然含有少量对人体有害物质或细菌，人们长期饮用这样的自来水对生体健康会产生极大的影响。
自来水净化器是直接过滤家庭日常使用的自来水，使其完全达到厨房做饭及饮用的标准，这样的净化设备就是自来水净化器，行业内也叫纯水机、净水器或自来水过滤器，自来水净化器直接安装在水龙头上，但现有的自来水净化器安装和拆卸都不是很方便，并且有得自来水净化器的净化效果一般，这对于人们的生活造成了不便。
实用新型内容
本实用新型的目的在于提供一种家用自来水净化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种家用自来水净化装置，包括沉降器、第一过滤筒、第二过滤筒和第三过滤筒，其特征在于：所述沉降器内设有六棱转轴，所述六棱转轴穿过所述沉降器的上部，所述六棱转轴与所述沉降器的连接处通过轴承连接，所述六棱转轴的上端与电机的输出轴连接，所述电机通过电机支架固定在所述沉降器的上部，所述六棱转轴上连接有一组第一搅拌叶和一组第二搅拌叶，所述沉降器下方螺纹连接有底座，所述底座内设有收集槽，所述沉降器上方一侧设有通孔，所述通孔处穿过有加料管，所述加料管一端位于所述沉降器外，所述加料管另一端穿过所述沉降器侧壁连接有药剂盒，所述药剂盒置于所述沉降器的内部，所述药剂盒中的药剂能够均匀地向外渗透，所述沉降器一侧设有入水口，所述入水口通过4分直通接头连接有编织管的一端，所述编织管的另一端连接有水管接头，所述沉降器另一侧设有出水口，所述出水口通过4转2接头连接有第一管塞，所述第一管塞位于PE管的一端，所述PE管的另一端设有第二管塞，所述第二管塞连接有第一接头，所述第一接头设在所述第一过滤筒的一侧，所述第一过滤筒连接所述第二过滤筒，所述第二过滤筒连接所述第三过滤筒，所述第三过滤筒外设有第二接头。
优选的，所述水管接头能够连接自来水接头。
优选的，所述第一管塞一端的PE管外设有第一螺母，所述第二管塞一端的PE管外设有第二螺母。
优选的，所述第一过滤筒通过第一连接管连接所述第二过滤筒。
优选的，所述第二过滤筒通过第二连接管连接所述第三过滤筒。
优选的，所述第一搅拌叶位于所述入水口和所述出水口对应位置。
与现有技术相比，本实用新型的有益效果是：主要包括沉降器、第一过滤筒、第二过滤筒和第三过滤筒四部分，通过沉降器将自来水中的颗粒通过药剂进行凝结沉降，减小了后期过滤筒的工作负荷，提高了过滤效率和过滤效果。
加料管的设置方便向药剂盒中加入药剂。
从入水口流入沉降器内的水流推动第一搅拌叶转动，第一搅拌叶带着六棱转轴在轴承下转动，第二搅拌叶也跟随转动，搅动沉降器内的自来水，使药剂盒中渗透出的药剂充分与自来水反应，形成大颗粒絮凝体沉降到底座的收集槽中。
底座的收集槽与所述沉降器螺纹连接，方便拆卸安装，能够对收集槽定期进行清理，方便快捷。
附图说明

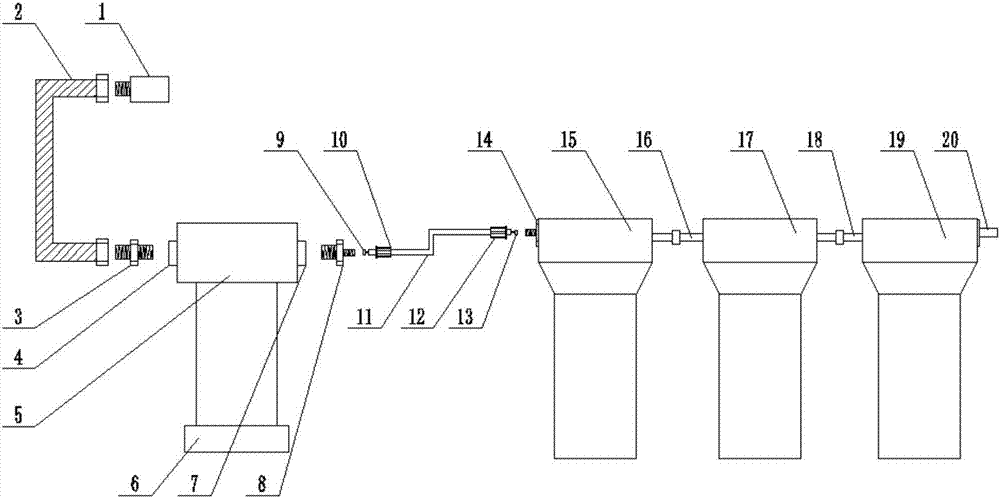

图1为本实用新型的整体结构图。
图2为本实用新型的沉降器的三维立体图。
图3为本实用新型的沉降器的三维爆炸图。
图中：1、水管接头，2、编织管，3、4分直通接头，4、入水口，5、沉降器，501、通孔，6、底座，601、收集槽，7、出水口，8、4转2接头，9、第一管塞，10、第一螺母，11、PE管，12、第二螺母，13、第二管塞，14、第一接头，15、第一过滤筒，16、第一连接管，17、第二过滤筒，18、第二连接管，19、第三过滤筒，20、第二接头，21、加料管，2101、药剂盒，22、轴承，23、六棱转轴，2301、第一搅拌叶，2302、第二搅拌叶，24、电机。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1—3，本实用新型提供一种技术方案：一种家用自来水净化装置，包括沉降器5、第一过滤筒15、第二过滤筒17和第三过滤筒19，所述沉降器5内设有六棱转轴23，所述六棱转轴23穿过所述沉降器5的上部，所述六棱转轴23与所述沉降器5的连接处通过轴承22连接，所述六棱转轴23的上端与电机24的输出轴连接，所述电机24通过电机支架固定在所述沉降器5的上部，所述六棱转轴23上连接有一组第一搅拌叶2301和一组第二搅拌叶2302，所述沉降器5下方螺纹连接有底座6，所述底座6内设有收集槽601，所述沉降器5上方一侧设有通孔501，所述通孔501处穿过有加料管21，所述加料管21一端位于所述沉降器5外，所述加料管21另一端穿过所述沉降器5侧壁连接有药剂盒2101，所述药剂盒2101置于所述沉降器5的内部，所述药剂盒2101中的药剂能够均匀地向外渗透，所述沉降器5一侧设有入水口4，所述入水口4通过4分直通接头3连接有编织管2的一端，所述编织管2的另一端连接有水管接头1，所述沉降器5另一侧设有出水口7，所述出水口7通过4转2接头8连接有第一管塞9，所述第一管塞9位于PE管11的一端，所述PE管11的另一端设有第二管塞13，所述第二管塞13连接有第一接头14，所述第一接头14设在所述第一过滤筒15的一侧，所述第一过滤筒15连接所述第二过滤筒17，所述第二过滤筒17连接所述第三过滤筒19，所述第三过滤筒19外设有第二接头20。
所述水管接头1能够连接自来水接头。
所述第一管塞9一端的PE管11外设有第一螺母10，所述第二管塞13一端的PE管11外设有第二螺母12。
所述第一过滤筒15通过第一连接管16连接所述第二过滤筒17。
所述第二过滤筒17通过第二连接管18连接所述第三过滤筒19。
所述第一搅拌叶2301位于所述入水口4和所述出水口7对应位置。
工作原理：首先，向加料管21中加入药剂，药剂通过加料管21流入药剂盒2101，药剂盒2101内的药剂均匀地向外渗透。
将水管接头1接到自来水管上，自来水经过编织管2从入水口4流入沉降器2内，入水口4出的水流不断冲击第一搅拌叶2301，使第一搅拌叶2301带着六棱转轴23在轴承22下转动，第二搅拌叶2302也跟随转动，搅动沉降器2内的自来水，使药剂盒2101中渗透出的药剂充分与自来水反应，形成大颗粒絮凝体沉降到底座6的收集槽601中。
自药剂与水均匀混合起直到大颗粒絮凝体形成为止，整个称混凝过程。常用的水处理剂有聚合氯化铝、硫酸铝、三氯化铁等。药剂盒中盛放有碱式氯化铝,根据铝元素的化学性质可知，投入药剂后水中存在电离出来的铝离子。
氢氧化铝具有吸附作用，可把水中不易沉淀的胶粒及微小悬浮物脱稳、相互聚结，再被吸附架桥，从而形成较大的絮粒，以利于从水中分离、沉降下来。混合过程要求在加药后迅速完成。混合的目的是通过水力、机械的剧烈搅拌，使药剂迅速均匀地散于水中。
经过沉降器5沉降后的自来水再经过PE管11依次流入第一过滤筒15、第二过滤筒17和第三过滤筒19。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
