技术领域
本实用新型涉及轨道车辆的垃圾收集箱技术领域，具体为轨道车辆的垃圾收集箱结构。
背景技术
轨道车辆上的垃圾箱的主要目的是为了存放、收集垃圾，传统的垃圾箱，当垃圾被扔入投递口时，垃圾很容易会掉在垃圾箱内的垃圾桶的四周，而不会自动进入垃圾桶，长此以往，垃圾箱内部会很脏，如中国专利公开的(申请号：CN205203916U)轨道车辆的垃圾收集箱结构，该实用新型垃圾箱的内部设有垃圾导向装置，可以避免垃圾掉落到垃圾桶四周，导致垃圾箱内部脏乱，内部设有垃圾袋压板和底托，这样可以牢固的固定住垃圾袋，防止垃圾袋滑落，而且压板和底托是固定在门板上的，当门板被打开时，垃圾袋也会随着门板打开，这样可以方便清理垃圾，但当乘客在向垃圾箱内扔汤水的垃圾时，如带有汤水的泡面桶，当桶面内的汤水洒在投递口时会随着投递口内壁流入到垃圾箱的内壁，从而造成垃圾箱内部的脏乱，所述需要在将收集箱门板处设置方便对垃圾袋进行夹紧的装置，从而使垃圾袋的一部分伸出投递口并将投递口边缘覆盖，减少油性物质进入到垃圾箱内。
实用新型内容
本实用新型的目的在于提供轨道车辆的垃圾收集箱结构，具备了方便对伸出投递口的垃圾袋进行固定优点，解决了油性物质容易沿投递口的内壁进入到垃圾箱的问题。
为实现上述目的，本实用新型提供如下技术方案：轨道车辆的垃圾收集箱结构，包括收集箱门板，所述收集箱门板的背面固定连接有垃圾袋支架，所述收集箱门板的正面开设有通孔，所述收集箱门板的正面固定连接有固定圈，所述收集箱门板的正面活动连接有卡圈，所述卡圈的顶部与底部均设置有夹紧装置，所述卡圈的两侧设置有开关装置。
所述夹紧装置包括固定筒，所述固定筒的底部与卡圈的顶部固定连接，所述固定筒的背面与收集箱门板的正面活动连接，所述固定筒内壁的正面固定连接有第一复位弹簧，所述第一复位弹簧的背面固定连接有活动块，所述活动块的两侧固定连接有连接板，所述固定筒的两侧开设有滑槽，所述连接板穿过滑槽并与滑槽的内壁活动连接，所述活动块的背面固定连接有连接块，所述连接块的背面与收集箱门板的正面固定连接。
所述开关装置包括固定块，所述固定块的背面与收集箱门板的正面固定连接，所述固定块的内部开设有通腔，所述通腔内壁的一侧固定连接有第二复位弹簧，所述第二复位弹簧的一侧固定连接有固定板，所述固定板的表面与通腔的内壁活动连接，所述固定板的内壁固定连接有梯形卡块，所述卡圈的两侧开设有凹槽，所述梯形卡块与凹槽的内壁活动连接，所述梯形卡块的表面所述梯形卡块的正面固定连接有活动杆，所述固定块的正面开设有滑槽，所述活动杆穿过滑槽并固定连接有手拉杆。
优选的，所述卡圈的背面设置有海绵垫。
优选的，所述卡圈两侧开设的凹槽大小与梯形卡块相适配。
优选的，所述第一复位弹簧的数量为四个，且四个第一复位弹簧分为两组，两组第一复位弹簧均以活动块正面的纵向中轴线为轴对称。
优选的，所述第二复位弹簧的数量为四个，且四个第二复位弹簧分为两组，两组第二复位弹簧分别安装在固定块内。
优选的，所述活动杆的大小与固定块正面开设的滑槽相适配。
与现有技术相比，本实用新型的有益效果是通过固定块、第二复位弹簧、固定板、梯形卡块、活动杆和手拉杆之间的配合使用，向卡圈的纵向中轴线拉动手拉杆，带动活动杆的移动，从而将梯形卡块伸进卡圈两侧开设的凹槽内，使梯形卡块的正面与凹槽的内壁卡住，从而顶起卡圈，方便工作人员将垃圾袋的开口处卡在卡圈的背面，利用第二复位弹簧使梯形卡块在凹槽内时更加稳固，在将连接袋安置在卡圈过程中，避免梯形卡块突然脱离凹槽，对人员造成伤害的现象，通过固定筒、第一复位弹簧、活动块、连接板和连接块之间的配合使用，在垃圾袋与卡圈之间连接好时，利用第一复位弹簧的复位性，使固定筒的底部与收集箱门板的正面相接触，从而使卡圈卡住垃圾袋。通过采用上述结构之间的配合使用，方便对伸出投递口的垃圾袋进行固定，解决了油性物质容易沿投递口的内壁进入到垃圾箱的问题。
附图说明

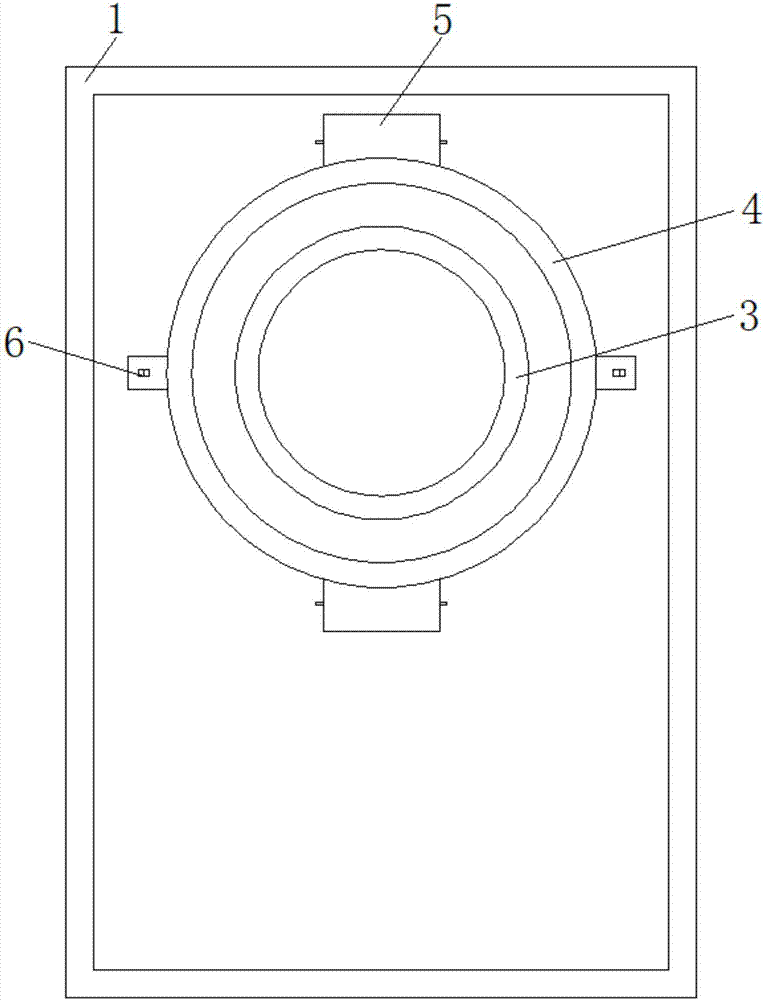

图1为本实用新型结构的正面示意图；
图2为本实用新型垃圾袋支架结构的侧视图；
图3为本实用新型夹紧装置结构的俯视剖视图；
图4为本实用新型开关装置结构的正面剖视图；
图5为本实用新型开关装置结构的俯视剖视图。
图中：1-收集箱门板、2-垃圾袋支架、3-固定圈、4-卡圈、5-夹紧装置、6-开关装置、7-固定筒、8-第一复位弹簧、9-活动块、10-连接板、11-连接块、12-固定块、13-第二复位弹簧、14-固定板、15-梯形卡块、16-活动杆、17-手拉杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至2，本实用新型提供轨道车辆的垃圾收集箱结构，技术方案：轨道车辆的垃圾收集箱结构，包括收集箱门板1，收集箱门板1的背面固定连接有连接袋支架2，通过在连接袋支架2上放置垃圾袋，作为垃圾袋的支撑装置，收集箱门板1的正面开设有通孔，收集箱门板1的正面固定连接有固定圈3，收集箱门板1的正面活动连接有卡圈4，卡圈4两侧开设的凹槽大小与梯形卡块15相适配，方便梯形卡块15伸进凹槽，从而顶起卡圈4，卡圈4的背面设置有海绵垫，减少挤压过程中对垃圾袋造成磨损，卡圈4的顶部与底部均设置有夹紧装置5，通过卡圈4与夹紧装置5的配合，使垃圾袋开口一端均匀卡在卡圈4的背面，卡圈4的两侧设置有开关装置6。
请参阅图3，夹紧装置5包括固定筒7，固定筒7的底部与卡圈4的顶部固定连接，通过固定筒7内的第一复位弹簧8，在固定筒7的背面固定在收集箱门板1正面时，可带动卡圈4的背面与收集箱门板1的正面连接在一起，固定筒7的背面与收集箱门板1的正面活动连接，固定筒7内壁的正面固定连接有第一复位弹簧8，第一复位弹簧8的数量为四个，且四个第一复位弹簧8分为两组，两组第一复位弹簧8均以活动块9正面的纵向中轴线为轴对称，通过两组第一复位弹簧8，使卡圈4卡在垃圾袋的表面更加紧密，第一复位弹簧8的背面固定连接有活动块9，活动块9的两侧固定连接有连接板10，通过连接板10在固定筒7两侧开设的滑槽内运动并与活动块9固定连接，对第一复位弹簧8的压缩方向进行了限位，避免了第一复位弹簧8在压缩过程中发生大幅度弯曲的现象，固定筒7的两侧开设有滑槽，连接板10穿过滑槽并与滑槽的内壁活动连接，方便连接板10沿滑槽的内壁运动，活动块9的背面固定连接有连接块11，连接块11的背面与收集箱门板1的正面固定连接。
请参阅图4至5，开关装置6包括固定块12，固定块12的背面与收集箱门板1的正面固定连接，固定块12的内部开设有通腔，通腔内壁的一侧固定连接有第二复位弹簧13，第二复位弹簧13的数量为四个，且四个第二复位弹簧13分为两组，两组第二复位弹簧13分别安装在固定块12内，通过两组第二复位弹簧13与固定板14的固定连接，在梯形卡块15卡在卡圈4背面时更加稳固，第二复位弹簧13的一侧固定连接有固定板14，固定板14的表面与通腔的内壁活动连接，固定板14的内壁固定连接有梯形卡块15，卡圈4的两侧开设有凹槽，梯形卡块15与凹槽的内壁活动连接，通过将梯形卡块15伸进凹槽，使梯形卡块15的正面与凹槽的内壁卡住并顶起卡圈4，从而方便将垃圾袋开口处安置在卡圈4的背面，梯形卡块15的表面梯形卡块15的正面固定连接有活动杆16，固定块12的正面开设有滑槽，活动杆16的大小与固定块12正面开设的滑槽相适配，方便活动杆16沿固定块12正面开设的滑槽的内壁运动，活动杆16穿过滑槽并固定连接有手拉杆17，通过向卡圈4的纵向中轴线拉动手拉杆17，带动活动杆16的移动，从而将梯形卡块15伸进卡圈4两侧开设的凹槽内，顶起卡圈4。通过采用上述结构之间的配合使用，方便对伸出投递口的垃圾袋进行固定，解决了油性物质容易沿投递口的内壁进入到垃圾箱的问题。
工作原理：该轨道车辆的垃圾收集箱结构在固定垃圾袋时，通过向卡圈4的纵向中轴线拉动手拉杆17，带动活动杆16的移动，从而将梯形卡块15伸进卡圈4两侧开设的凹槽内，使梯形卡块15的正面与凹槽的内壁卡住，从而顶起卡圈4，方便工作人员将垃圾袋的开口处卡在卡圈4的背面，在安置好垃圾袋与卡圈4连接，通过向卡圈4的两侧拉动手拉杆17，利用固定筒7与卡圈4的固定连接与第一复位弹簧8的复位性，使卡圈4的背面与收集箱门板1的正面连接在一起，从而完成对垃圾袋的固定。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
