技术领域
本实用新型涉及木材加工装置技术领域，具体为一种木材加工用的悬臂式横梁。
背景技术
木材加工是对砍伐下来的树木进行加工的过程，在木材加工的过程中需要使用到悬臂式横梁对砍伐下来的圆木进行存放，这样可以方便的对圆木进行保存。但是，市场上常见的木材加工用的悬臂式横梁都存在着一系列缺陷，比如木材加工用的悬臂式横梁对于圆木的放置不够稳定，没有很好的限位结构，圆木有可能会滚落下来，不够安全，普通的悬臂式横梁不能够进行转换，导致使用过程不够方便，圆木与横梁之间的磨损过大，影响了圆木的质量的问题，这些问题的存在都影响了市场上悬臂式横梁的使用，满足不了使用的需求，为此，我们提出一种使用更加安全的木材加工用的悬臂式横梁。
实用新型内容
本实用新型的目的在于提供一种木材加工用的悬臂式横梁，以解决上述背景技术中提出的木材加工用的悬臂式横梁对于圆木的放置不够稳定，没有很好的限位结构，圆木有可能会滚落下来，不够安全，普通的悬臂式横梁不能够进行转换，导致使用过程不够方便，圆木与横梁之间的磨损过大，影响了圆木的质量的问题。
为实现上述目的，本实用新型提供如下技术方案：一种木材加工用的悬臂式横梁，包括横梁和支柱，所述横梁上镶嵌有圆木放置槽，且圆木放置槽的外侧安装有橡胶缓冲垫，所述橡胶缓冲垫的外侧设置有弹簧，且弹簧的外壁固定有限位块，所述限位块的内壁通过第一转动轴与横梁相连接，且横梁的内壁设置有加强筋，所述支柱的外壁通过加强筋与横梁相连接，且支柱的底端连接有第二转动轴，所述第二转动轴的外部设置有轴承，且第二转动轴的上端贯穿安装有转盘，所述第二转动轴的下端贯穿安装有底盘，且底盘的下方安装有底座，所述底座的底端连接有万向轮。
优选的，所述圆木放置槽呈凹槽状，且圆木放置槽上安装有耐磨垫，所述耐磨垫的材质为PVC软胶材质。
优选的，所述限位块与第一转动轴构成旋转结构，且限位块的旋转范围为0-180°。
优选的，所述支柱与横梁呈垂直状结构，且支柱与横梁之间为焊接。
优选的，所述转盘与第二转动轴构成转动结构，且转盘的转动范围为0-360°。
与现有技术相比，本实用新型的有益效果是：该木材加工用的悬臂式横梁设置有限位块，限位块可以很好的对圆木进行限制，防止圆木滚落的情况发生，更加的安全，在对圆木进行放置的时候，可以先将限位块通过第一转动轴的旋转将限位块放下，这样使用起来更加的便捷，而且弹簧与橡胶缓冲垫可以很好的对圆木滚动产生的撞击力进行缓冲，耐磨垫可以很好的防止圆木被磨损，保证了圆木的质量，通过第二转动轴可以方便的对悬臂式横梁进行转换，对悬臂式横梁进行方便的旋转，使悬臂式横梁的使用起来更加的方便，大大提高了使用的效率。
附图说明

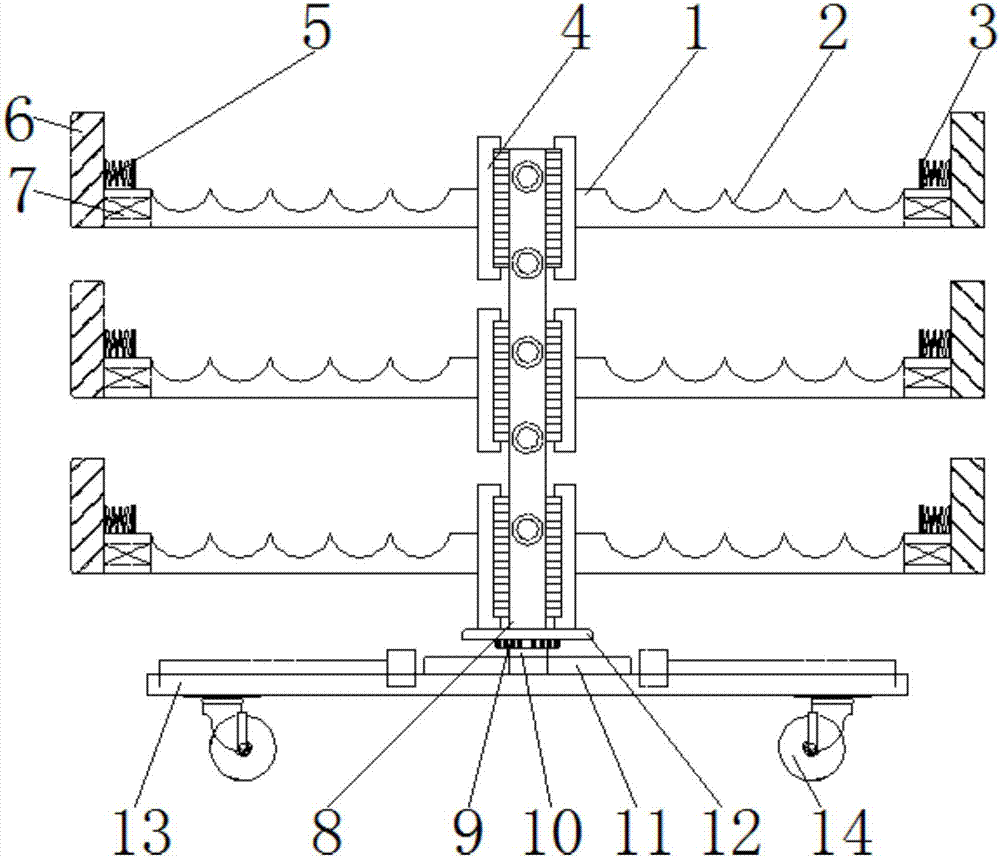

图1为本实用新型结构示意图；
图2为本实用新型圆木放置槽结构示意图。
图中：1、横梁，2、圆木放置槽，3、橡胶缓冲垫，4、加强筋，5、弹簧，6、限位块，7、第一转动轴，8、支柱，9、轴承，10、第二转动轴，11、底盘，12、转盘，13、底座，14、万向轮，15、耐磨垫。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至图2，本实用新型提供一种技术方案：一种木材加工用的悬臂式横梁，包括横梁1、圆木放置槽2、橡胶缓冲垫3、加强筋4、弹簧5、限位块6、第一转动轴7、支柱8、轴承9、第二转动轴10、底盘11、转盘12、底座13、万向轮14和耐磨垫15，横梁1上镶嵌有圆木放置槽2，且圆木放置槽2的外侧安装有橡胶缓冲垫3，圆木放置槽2呈凹槽状，且圆木放置槽2上安装有耐磨垫15，耐磨垫15的材质为PVC软胶材质，耐磨垫15可以很好的防止圆木被磨损，保证了圆木的质量，橡胶缓冲垫3的外侧设置有弹簧5，且弹簧5的外壁固定有限位块6，限位块6的内壁通过第一转动轴7与横梁1相连接，且横梁1的内壁设置有加强筋4，限位块6与第一转动轴7构成旋转结构，且限位块6的旋转范围为0-180°，限位块6可以很好的对圆木进行限制，防止圆木滚落的情况发生，更加的安全，在对圆木进行放置的时候，可以先将限位块6通过第一转动轴的7旋转将限位块6放下，这样使用起来更加的便捷，支柱8的外壁通过加强筋4与横梁1相连接，且支柱8的底端连接有第二转动轴10，支柱8与横梁1呈垂直状结构，且支柱8与横梁1之间为焊接，焊接更加的稳固，第二转动轴10的外部设置有轴承9，且第二转动轴10的上端贯穿安装有转盘12，转盘12与第二转动轴10构成转动结构，且转盘12的转动范围为0-360°，通过第二转动轴10可以方便的对悬臂式横梁进行转换，对悬臂式横梁进行方便的旋转，使悬臂式横梁的使用起来更加的方便，第二转动轴10的下端贯穿安装有底盘11，且底盘11的下方安装有底座13，底座13的底端连接有万向轮14。
工作原理：对于这类的木材加工用的悬臂式横梁，首先通过万向轮14将其移动到需要的地方，然后根据使用的需求对悬臂式横梁进行旋转转换，用手转动悬臂式横梁，然后通过第二转动轴10的转动带动转盘12转动，从而带动着悬臂式横梁进行转动，通过这样的方式可以方便的对悬臂式横梁的位置进行旋转调节，然后通过第一转动轴7对限位块6进行旋转，将限位块6旋转至放下状态，然后将圆木放置在圆木放置槽2中，耐磨垫15可以很好的防止圆木被磨损，然后再通过第一转动轴7对限位块6进行旋转，将限位块6的位置还原，限位块6可以很好的对圆木进行限制，防止圆木滚落的情况发生，弹簧5与橡胶缓冲垫3可以很好的对圆木滚动产生的撞击力进行缓冲，加强筋4加强了结构的稳固性，就这样完成整个木材加工用的悬臂式横梁的使用过程。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
