技术领域
本实用新型涉及净化设备技术领域，尤其涉及一种LED装置。
背景技术
甲醛的主要危害表现为对皮肤粘膜的刺激作用,甲醛在室内达到一定浓度时，人就有不适感，大于0.08m3的甲醛浓度可引起眼红、眼痒、咽喉不适或疼痛、声音嘶哑、喷嚏、胸闷、气喘、皮炎等，新装修的房间甲醛含量较高，是众多疾病的主要诱因。
现在的LED装置大多结构比较固定，不方便拆装，在LED装置坏了之后，不方便进行维修或更换，因此，我们提出了一种LED装置，用来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种LED装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种LED装置，包括安装座，所述安装座的底部开设有安装槽，且安装槽的两侧内壁上均开设有第一滑槽，第一滑槽远离第一滑槽开口的一侧内壁上焊接有弹簧，两个弹簧相互靠近的一端焊接有卡块，卡块滑动安装于第一滑槽内，所述卡块靠近第一滑槽的一侧焊接有移动杆，所述第一滑槽远离第一滑槽开口的一侧内壁上开设有第二滑槽，移动杆滑动安装于第二滑槽内，所述移动杆远离卡块的一端固定安装有拉绳，拉绳与移动杆相连接的一端位于第二滑槽内，且拉绳远离移动杆的一端位于安装座的外侧，所述移动杆的外侧底部焊接有滑动块，所述第二滑槽的底部内壁上开设有第三滑槽，滑动块滑动安装于第三滑槽内，所述安装座的两侧外壁上均焊接有支撑柱，支撑柱的一端转动安装有转轴，拉绳与转轴滑动连接，所述安装槽内安装有灯座，灯座的两侧均开设有卡槽，卡块与卡槽相适配，所述灯座的底部安装有灯管，且灯管位于安装座的下方。
优选的，所述安装槽的另外两侧内壁上均开设有滑轨，灯座的另外两侧外壁上安装有滑块，滑块滑动安装于滑轨上。
优选的，所述卡槽的横截面为矩形，卡块为矩形块，卡块与卡槽相卡装。
优选的，所述安装槽的竖截面为矩形，灯座为矩形结构，灯座与安装槽相适配。
优选的，所述第三滑槽为矩型槽，滑动块为矩型块，滑动块与第三滑槽相配合。
本实用新型通过第一滑槽、弹簧、卡块、移动杆、第二滑槽、拉绳、滑动块、支撑柱、转轴和卡槽能够便于对灯座进行拆装，本实用新型能够对灯座进行拆装，方便维修或者更换，结构简单，使用方便。
附图说明

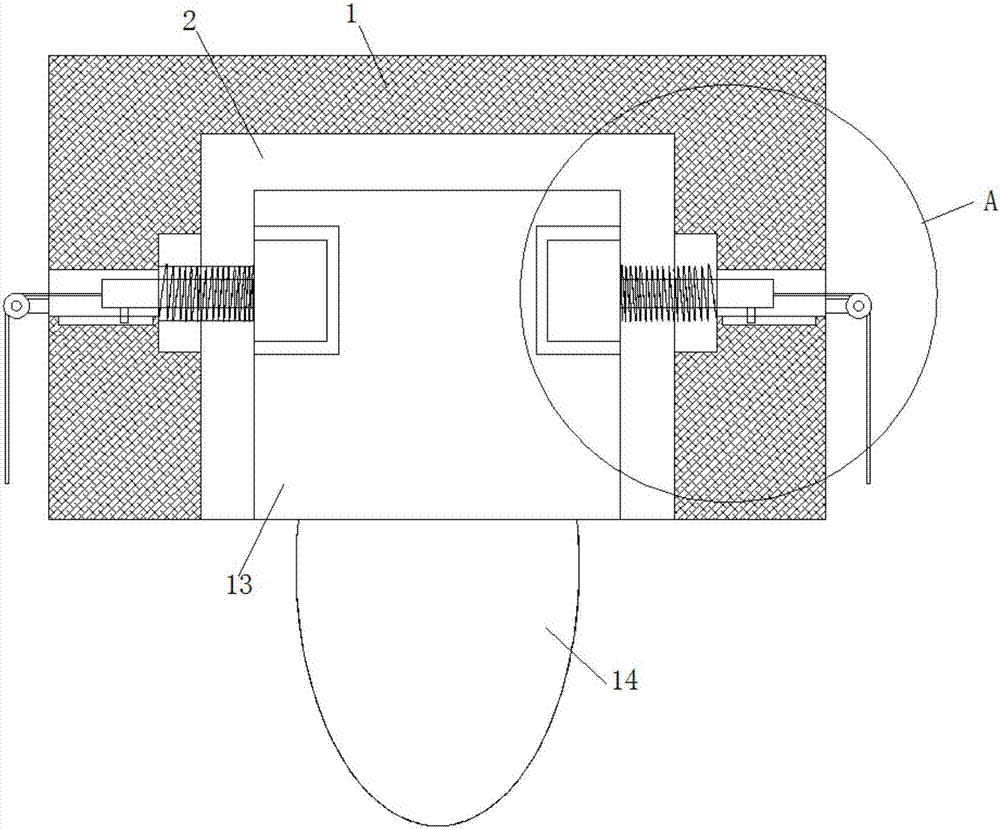

图1为本实用新型提出的一种LED装置的主视结构示意图；
图2为本实用新型提出的一种LED装置的A部分结构示意图。
图中：1安装座、2安装槽、3第一滑槽、4弹簧、5卡块、6移动杆、7第二滑槽、8拉绳、9第三滑槽、10滑动块、11支撑柱、12转轴、13灯座、14灯管、15卡槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，一种LED装置，包括安装座1，安装座1的底部开设有安装槽2，且安装槽2的两侧内壁上均开设有第一滑槽3，第一滑槽3远离第一滑槽3开口的一侧内壁上焊接有弹簧4，两个弹簧4相互靠近的一端焊接有卡块5，卡块5滑动安装于第一滑槽3内，卡块5靠近第一滑槽3的一侧焊接有移动杆6，第一滑槽3远离第一滑槽3开口的一侧内壁上开设有第二滑槽7，移动杆6滑动安装于第二滑槽7内，移动杆6远离卡块5的一端固定安装有拉绳8，拉绳8与移动杆6相连接的一端位于第二滑槽7内，且拉绳8远离移动杆6的一端位于安装座1的外侧，移动杆6的外侧底部焊接有滑动块10，第二滑槽7的底部内壁上开设有第三滑槽9，滑动块10滑动安装于第三滑槽9内，安装座1的两侧外壁上均焊接有支撑柱11，支撑柱11的一端转动安装有转轴12，拉绳8与转轴12滑动连接，安装槽2内安装有灯座13，灯座13的两侧均开设有卡槽15，卡块5与卡槽15相适配，灯座13的底部安装有灯管14，且灯管14位于安装座1的下方，通过第一滑槽3、弹簧4、卡块5、移动杆6、第二滑槽7、拉绳8、滑动块10、支撑柱11、转轴12和卡槽15能够便于对灯座13进行拆装，本实用新型能够对灯座13进行拆装，方便维修或者更换，结构简单，使用方便。
本实用新型中，安装槽2的另外两侧内壁上均开设有滑轨，灯座13的另外两侧外壁上安装有滑块，滑块滑动安装于滑轨上，卡槽15的横截面为矩形，卡块5为矩形块，卡块5与卡槽15相卡装，安装槽2的竖截面为矩形，灯座13为矩形结构，灯座13与安装槽2相适配，第三滑槽9为矩型槽，滑动块10为矩型块，滑动块10与第三滑槽9相配合，通过第一滑槽3、弹簧4、卡块5、移动杆6、第二滑槽7、拉绳8、滑动块10、支撑柱11、转轴12和卡槽15能够便于对灯座13进行拆装，本实用新型能够对灯座13进行拆装，方便维修或者更换，结构简单，使用方便。
工作原理：安装时，首先拉动拉绳8，由于拉绳8与移动杆6固定安装，拉绳8与转轴12转动连接，通过拉动拉绳8可使移动杆6移动，移动杆6在移动时，会使与之焊接的滑动块10在第三滑槽9内滑动，便于移动杆6不偏移，由于移动杆6与卡块5焊接，移动杆6移动时，可使卡块5移动，由于卡块5与弹簧4焊接固定，卡块5移动时会挤压弹簧4，使弹簧4受力收缩，带动卡块5收缩，当卡块5完全收缩时，将灯座13放入安装槽2内，这时松开拉绳8,弹簧4的压力消失，恢复原状，使卡块5卡入卡槽15内，完成安装，拆卸时，拉动拉绳8，使拉绳8通过转轴12拉动移动杆6移动，移动杆6带动卡块5收缩，挤压弹簧4，当卡块5脱离卡槽15时，拿走灯座13，完成拆卸。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
