技术领域
本实用新型涉及电风扇技术领域，尤其涉及一种具有去甲醛功能的电风扇。
背景技术
电风扇简称电扇，也称为风扇、扇风机，是一种利用电动机驱动扇叶旋转，来达到使空气加速流通的家用电器，主要用于清凉解暑和流通空气，广泛用于家庭、办公室、商店、医院和宾馆等场所。
甲醛普遍存在于房间内的空气中，吸入过多的甲醛会损害人们的健康，人们会经常使用风扇，但普通的风扇不具有去除甲醛的功能，因此我们提出了一种具有去甲醛功能的电风扇用于解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种具有去甲醛功能的电风扇。
为了实现上述目的，本实用新型采用了如下技术方案：
一种具有去甲醛功能的电风扇，包括导气管和第一套管，所述导气管的底部内壁上焊接有固定柱，所述固定柱的一侧顶部固定安装有驱动电机，所述导气管远离驱动电机输出轴的一侧焊接有限流板，所述限流板上开设有第一通孔，第一通孔内固定安装有软管，软管远离限流板的一端固定安装于第一套管内，所述第一套管的内壁上固定安装有第一滤网，所述第一套管上开设有两个对称设置的滑孔，两个滑孔内均滑动安装有限位杆，两个限位杆远离软管的一端焊接有同一个第二套管，第二套管远离第一套管的一侧固定安装有第二滤网，两个限位杆远离第二套管的一端延伸至第一套管远离第二套管的一侧，所述第一套管远离第二套管的一侧焊接有两个对称设置的固定台，两个固定台均位于两个限位杆相互靠近的一侧，两个固定台上均开设有卡柱孔，两个卡柱孔内均滑动安装有卡柱，两个卡柱相互远离的一端延伸至固定台的外侧并焊接有卡环，两个限位杆相互靠近的一侧开设有卡槽，卡槽与卡环相适配，两个卡柱相互靠近的一端延伸至固定台的外侧并焊接有调节板。
优选的，所述驱动电机输出轴的外侧等间距焊接有多个扇叶，多个扇叶位于导气管的内部。
优选的，所述第一套管靠近固定台的一侧均焊接有弹簧块，弹簧块位于两个固定台相互靠近的一侧，两个弹簧块相互远离的一侧焊接有弹簧，弹簧远离弹簧块的一端焊接于调节板上。
优选的，所述第二套管靠近第一套管的一侧固定安装有密封圈，第一套管与密封圈固定密封配合。
优选的，所述第二套管的内部放置有活性炭。
优选的，所述限位杆的两侧均焊接有卡条，所述滑孔的两侧内壁上均开设有卡条槽，卡条与卡条槽滑动连接。
与现有技术相比，本实用新型的有益效果是：通过第一套管、第二套管、第二滤网与第一滤网相配合，可将活性炭放置在第二套管的内部；通过限位杆、卡槽、卡柱、固定台、调节板、弹簧与弹簧块相配合，实现了对第二套管的固定；通过导气管、限流板、固定柱、驱动电机、扇叶与软管相配合，可将活性炭吸附后的空气对人们进行吹风降温。
本实用新型结构简单，可吸附空气中的甲醛，将活性炭放置在第二套管的内部，活性炭对空气中的甲醛进行吸附，扇叶推动净化后的空气吹向人们，风扇进行正常的降温工作的同时，可吸附空气中的甲醛，方便了人们的日常生活，保护了人们的健康。
附图说明

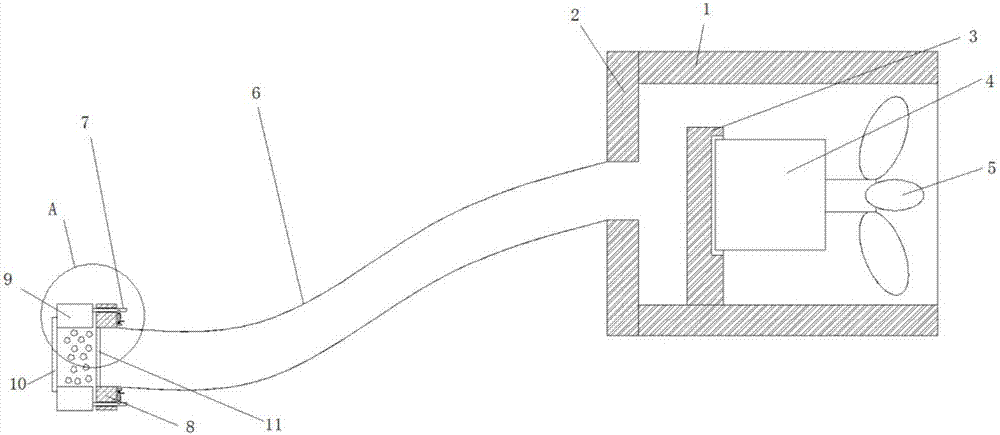

图1为本实用新型提出的一种具有去甲醛功能的电风扇的主视图的剖视图；
图2为本实用新型提出的一种具有去甲醛功能的电风扇的A结构的主视图；
图3为本实用新型提出的一种具有去甲醛功能的电风扇的A结构侧视图的剖视图。
图中：1导气管、2限流板、3固定柱、4驱动电机、5扇叶、6软管、7限位杆、8第一套管、9第二套管、10第二滤网、11第一滤网、12滑孔、13卡槽、14卡柱、15固定台、16调节板、17弹簧、18弹簧块、19卡环。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-3，一种具有去甲醛功能的电风扇，包括导气管1和第一套管8，导气管1的底部内壁上焊接有固定柱3，固定柱3的一侧顶部固定安装有驱动电机4，导气管1远离驱动电机4输出轴的一侧焊接有限流板2，限流板2上开设有第一通孔，第一通孔内固定安装有软管6，软管6远离限流板2的一端固定安装于第一套管8内，第一套管8的内壁上固定安装有第一滤网11，第一套管8上开设有两个对称设置的滑孔12，两个滑孔12内均滑动安装有限位杆7，两个限位杆7远离软管6的一端焊接有同一个第二套管9，第二套管9远离第一套管8的一侧固定安装有第二滤网10，两个限位杆7远离第二套管9的一端延伸至第一套管8远离第二套管9的一侧，第一套管8远离第二套管9的一侧焊接有两个对称设置的固定台15，两个固定台15均位于两个限位杆7相互靠近的一侧，两个固定台15上均开设有卡柱孔，两个卡柱孔内均滑动安装有卡柱14，两个卡柱14相互远离的一端延伸至固定台15的外侧并焊接有卡环19，两个限位杆7相互靠近的一侧开设有卡槽13，卡槽13与卡环19相适配，两个卡柱14相互靠近的一端延伸至固定台15的外侧并焊接有调节板16，驱动电机4输出轴的外侧等间距焊接有多个扇叶5，多个扇叶5位于导气管1的内部，第一套管8靠近固定台15的一侧均焊接有弹簧块18，弹簧块18位于两个固定台15相互靠近的一侧，两个弹簧块18相互远离的一侧焊接有弹簧17，弹簧17远离弹簧块18的一端焊接于调节板16上，第二套管9靠近第一套管8的一侧固定安装有密封圈，第一套管8与密封圈固定密封配合，第二套管9的内部放置有活性炭，限位杆7的两侧均焊接有卡条，滑孔12的两侧内壁上均开设有卡条槽，卡条与卡条槽滑动连接。
工作原理：向第一套管8内部的方向按动调节板16，调节板16带动卡柱14在卡柱孔内滑动，卡柱14带动卡环19脱离卡槽13，限位杆7可在滑孔12内滑动，取下第二套管9，将活性炭放置于第二套管9内，将限位杆7滑入滑孔12，使得第二套管9与第一套管8紧密贴合，向第一套管8外侧的方向推动调节板16，调节板16带动卡柱14在卡柱孔内滑动，卡柱14带动卡环19卡入卡槽13，对限位杆7进行固定，从而对第二套管9进行固定，启动驱动电机4，驱动电机4输出轴带动扇叶5进行旋转，扇叶5推动空气，导气管1内的空气向导气管1远离限流板2的一侧进行移动，导气管1靠近限流板2一侧的空气减少，软管6内的空气进入导气管1内，软管6内的空气减少，软管6与第一套管8密封连接，第一套管8与第二套管9密封连接，因此外界空气从第二滤网10进入第二套管9内，空气与第二套管9内的活性炭相接触，活性炭对空气中的甲醛进行吸附，去除甲醛后的空气流经第一套管8和软管6进入导气管1内，扇叶5旋转推动净化后的空气，可对人们进行正常降温。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
