技术领域
实用新型涉及粉碎机技术领域，具体为一种玉米秸秆饲料粉碎机及使用方法。
背景技术
玉米是供作饲料为主的粮、经、饲兼用作物，玉米秸秆也是工、农业生产的重要生产资源。作为一种资源，玉米秸秆含有丰富的营养和可利用的化学成分，可用作畜牧业饲料的原料，长期以来，玉米秸秆就是牲畜的主要粗饲料的原料之一，因此需要制造一种玉米秸秆饲料粉碎机。
但是目前的玉米秸秆饲料粉碎机存在玉米秸秆粉碎不彻底，不便于动物咀嚼，粉碎的玉米秸秆不干净，不利于小动物们的身体健康，自动化程度低，秸秆到处飞溅，不环保，不利于人们身体比较健康，使用方法繁琐，不便于操作的问题。
因此实用新型一种玉米秸秆粉碎的比较彻底，便于动物咀嚼，玉米秸秆比较干净，有利于小动物们的身体健康，自动化程度比较高，避免了粉碎过程中，秸秆到处飞溅，比较环保，对人们身体比较健康，使用方法简便，便于操作的玉米秸秆饲料粉碎机十分必要。
实用新型内容
实用新型的目的在于提供一种玉米秸秆饲料粉碎机，以解决上述背景技术中提出玉米秸秆粉碎不彻底，不便于动物咀嚼，粉碎的玉米秸秆不干净，不利于小动物们的身体健康，自动化程度低，秸秆到处飞溅，不环保，不利于人们身体比较健康，使用方法繁琐，不便于操作的问题。
为实现上述目的，实用新型提供如下技术方案：包括底座、第一传送带、第一挡板、第二挡板、入口端口、盖子、粉碎装置、把手、输料管、第二传送带、收集漏斗、支撑架、输料板、第一电动机和第二电动机，所述底座上表面固定连接有第一传送带；所述第一传送带上固定连接有第一挡板和第二挡板；所述第一传送带的一端固定连接有入口端口；所述入口端口固定连接有粉碎装置；所述粉碎装置的上端连接有盖子；所述粉碎装置的另一端固定连接有第二传送带；所述第二传送带的另一端固定连接有输料板；所述粉碎装置的侧壁固定连接有输料管；所述输料管的另一端固定连接有收集漏斗；所述收集漏斗的侧壁固定连接有支撑架；所述第一传送带与第二电动机传动连接；所述粉碎装置上设置有第一电动机；所述盖子上设置有把手；所述粉碎装置包括粉碎装置外壳体、转轴、第一切割刀片、连接柱、调速开关、支撑板、第一滚轮、第二滚轮、第三滚轮、第三传送带、第二切割刀片、第一加热灯、风扇和第二加热灯，所述粉碎装置外壳体内壁固定连接有转轴；所述转轴的一端固定连接有第一电动机；所述转轴的另一端固定连接有连接柱；所述连接柱上设置有若干个切割刀片；所述粉碎装置外壳体上设置有调速开关；所述粉碎装置外壳体内壁设置有若干第二切割刀片；所述粉碎装置外壳体的一侧固定连接有第三传送带；所述第三传送带上设置有第一滚轮、第二滚轮和第三滚轮；所述第一滚轮外壁设置有支撑板；所述粉碎装置内壁设置有第一加热灯和第二加热灯；所述粉碎装置内部的上端设置有风扇；所述输料管与收集漏斗连接处设置有过滤网。
优选的，所述底座的底部设置有橡胶垫片。
优选的，所述输料板倾斜三十度与第二传送带固定连接。
优选的，所述过滤网为一百二十目。
一种玉米秸秆饲料粉碎机的使用方法：包括以下步骤：
S1：首先使用第一传送带把需要绞碎的玉米秸秆运输到入口端口处；
S2：然后使用粉碎装置把玉米秸秆进行粉碎；然后把粉碎的玉米秸秆通过第一加热灯和第二加热灯进行加热处理：
S3：然后使用输料管、收集漏斗和过滤网把土和玉米秸秆分离；
S4：最后把泥土去除的玉米秸秆运输到输料板上。
与现有技术相比，实用新型的有益效果是：
1、该玉米秸秆饲料粉碎机，通过设置有所述入口端口固定连接有粉碎装置；在粉碎装置外壳体内壁固定连接有转轴；转轴的一端固定连接有第一电动机；在转轴的另一端固定连接有连接柱；连接柱上设置有若干个第一切割刀片；在粉碎装置外壳体上设置有调速开关；在粉碎装置外壳体内壁设置有若干第二切割刀片；在粉碎装置外壳体的一侧固定连接有第三传送带；第三传送带上设置有第一滚轮、第二滚轮和第三滚轮；在第一滚轮外壁设置有支撑板；使用第一切割刀片和第二切割刀片对玉米秸秆进行双重切割；切割的比较彻底，便于动物咀嚼。
2、该玉米秸秆饲料粉碎机，通过设置有粉碎装置内壁设置有第一加热灯和第二加热灯；在粉碎装置内部的上端设置有风扇；在输料管与收集漏斗连接处设置有过滤网；在输料管的另一端固定连接有收集漏斗；收集漏斗的侧壁固定连接有支撑架；使用第一加热灯和第二加热灯对玉米秸秆进行加热，进而使玉米秸秆上的泥土变得松散，然后通过过滤网的过滤，把泥土吸入到收集漏斗内部；使泥土和玉米秸秆进行分离；使得玉米秸秆比较干净，作为饲料，有利于小动物们的身体健康。
3、该玉米秸秆饲料粉碎机，通过设置有底座上表面固定连接有第一传送带，第一传送带与第二电动机传动连接；在粉碎装置外壳体的一侧固定连接有第三传送带；在第三传送带上设置有第一滚轮、第二滚轮和第三滚轮；在第一滚轮外壁设置有支撑板；人们只需把将要粉碎的玉米秸秆放置在第一传送带上即可，该装置就能完成整个粉碎过程，自动化程度比较高。
4、该玉米秸秆饲料粉碎机，通过设置有入口端口固定连接有粉碎装置；粉碎装置的上端连接有盖子；当需要粉碎玉米秸秆时，把盖子盖上，避免了粉碎过程中，秸秆到处飞溅，比较环保，对人们身体比较健康。
5、一种玉米秸秆饲料粉碎机的使用方法：包括以下步骤：S1：首先使用第一传送带把需要绞碎的玉米秸秆运输到入口端口处；S2：然后使用粉碎装置把玉米秸秆进行粉碎；然后把粉碎的玉米秸秆通过第一加热灯和第二加热灯进行加热处理：S3：然后使用输料管、收集漏斗和过滤网把土和玉米秸秆分离；S4：最后把泥土去除的玉米秸秆运输到输料板上，使用方法简便，便于操作。
附图说明

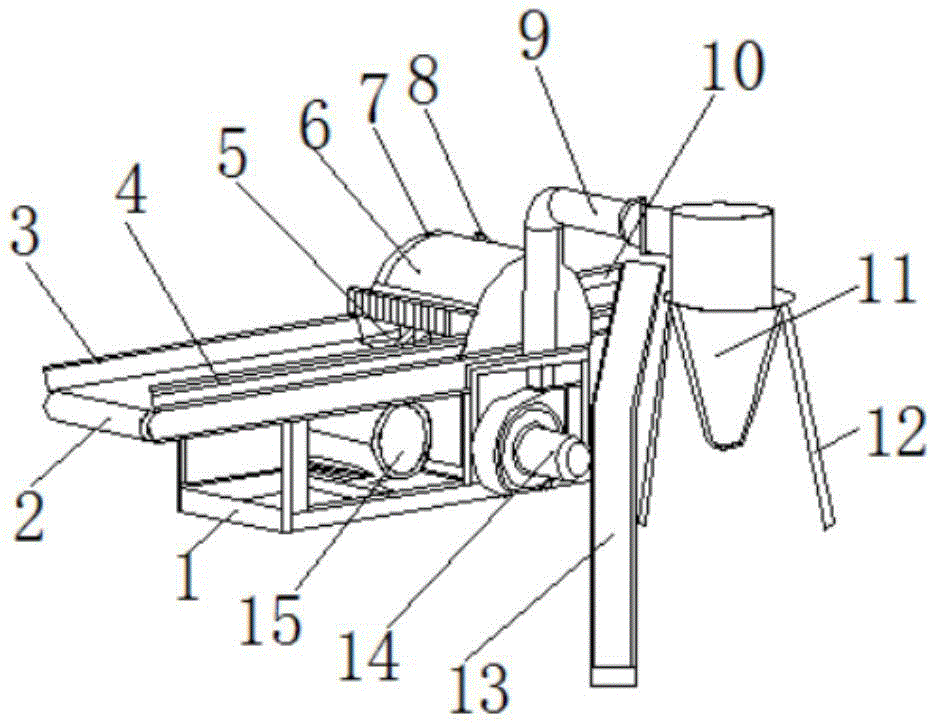

图1为实用新型的一种玉米秸秆饲料粉碎机结构示意图；
图2为实用新型的一种玉米秸秆饲料粉碎机的粉碎装置的部分结构示意图；
图3为实用新型的一种玉米秸秆饲料粉碎机的粉碎装置的部分结构示意图；
图4为实用新型的一种玉米秸秆饲料粉碎机的过滤网结构示意图。
图中：1-底座；2-第一传送带；3-第一挡板；4-第二挡板；5-入口端口；6-盖子；7-粉碎装置；8-把手；9-输料管；10-第二传送带；11-收集漏斗；12-支撑架；13-输料板；14-第一电动机；15-第二电动机；16-过滤网；71-外壳体；72-转轴；73-第一切割刀片；74-连接柱；75-调速开关；76-支撑板；77-第一滚轮；78-第二滚轮；79-第三滚轮；710-第三传送带；711-第二切割刀片；712-第一加热灯；713-风扇；714-第二加热灯。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，实用新型提供一种玉米秸秆饲料粉碎机技术方案：包括底座1、第一传送带2、第一挡板3、第二挡板4、入口端口5、盖子6、粉碎装置7、把手8、输料管9、第二传送带10、收集漏斗11、支撑架12、输料板13、第一电动机14和第二电动机15，所述底座1上表面固定连接有第一传送带2；所述第一传送带2上固定连接有第一挡板3和第二挡板4；所述第一传送带2的一端固定连接有入口端口5；所述入口端口5固定连接有粉碎装置7；所述粉碎装置7的上端连接有盖子6；所述粉碎装置7的另一端固定连接有第二传送带10；所述第二传送带10的另一端固定连接有输料板13；所述粉碎装置7的侧壁固定连接有输料管9；所述输料管9的另一端固定连接有收集漏斗11；所述收集漏斗11的侧壁固定连接有支撑架12；所述第一传送带2与第二电动机15传动连接；所述粉碎装置7上设置有第一电动机14；所述盖子6上设置有把手8；所述粉碎装置7包括粉碎装置外壳体71、转轴72、第一切割刀片73、连接柱74、调速开关75、支撑板76、第一滚轮77、第二滚轮78、第三滚轮79、第三传送带710、第二切割刀片711、第一加热灯712、风扇713和第二加热灯714，所述粉碎装置外壳体71内壁固定连接有转轴72；所述转轴72的一端固定连接有第一电动机14；所述转轴72的另一端固定连接有连接柱74；所述连接柱74上设置有若干个切割刀片73；所述粉碎装置外壳体71上设置有调速开关75；所述粉碎装置外壳体71内壁设置有若干第二切割刀片711；所述粉碎装置外壳体71的一侧固定连接有第三传送带710；所述第三传送带710上设置有第一滚轮77、第二滚轮78和第三滚轮79；所述第一滚轮77外壁设置有支撑板76；所述粉碎装置7内壁设置有第一加热灯712和第二加热灯714；所述粉碎装置7内部的上端设置有风扇713；所述输料管9与收集漏斗11连接处设置有过滤网1。所述底座1的底部设置有橡胶垫片。所述输料板13倾斜三十度与第二传送带10固定连接。所述过滤网16为一百二十目。一种玉米秸秆饲料粉碎机的使用方法：包括以下步骤：S1：首先使用第一传送带2把需要绞碎的玉米秸秆运输到入口端口5处；S2：然后使用粉碎装置7把玉米秸秆进行粉碎；然后把粉碎的玉米秸秆通过第一加热灯712和第二加热灯714进行加热处理：S3：然后使用输料管9、收集漏斗11和过滤网16把土和玉米秸秆分离；S4：最后把泥土去除的玉米秸秆运输到输料板13上。
工作原理：该玉米秸秆饲料粉碎机，通过设置有所述入口端口5固定连接有粉碎装置7；在粉碎装置外壳体71内壁固定连接有转轴72；转轴72的一端固定连接有第一电动机14；在转轴72的另一端固定连接有连接柱74；连接柱74上设置有若干个第一切割刀片73；在粉碎装置外壳体71上设置有调速开关75；在粉碎装置外壳体71内壁设置有若干第二切割刀片711；在粉碎装置外壳体71的一侧固定连接有第三传送带710；第三传送带710上设置有第一滚轮77、第二滚轮78和第三滚轮79；在第一滚轮77外壁设置有支撑板76；使用第一切割刀片73和第二切割刀片711对玉米秸秆进行双重切割；切割的比较彻底，便于动物咀嚼。该玉米秸秆饲料粉碎机，通过设置有粉碎装置7内壁设置有第一加热灯712和第二加热灯714；在粉碎装置7内部的上端设置有风扇713；在输料管9与收集漏斗11连接处设置有过滤网16；在输料管9的另一端固定连接有收集漏斗11；收集漏斗11的侧壁固定连接有支撑架12；使用第一加热灯712和第二加热灯714对玉米秸秆进行加热，进而使玉米秸秆上的泥土变得松散，然后通过过滤网16的过滤，把泥土吸入到收集漏斗11内部；使泥土和玉米秸秆进行分离；使得玉米秸秆比较干净，作为饲料，有利于小动物们的身体健康。该玉米秸秆饲料粉碎机，通过设置有底座1上表面固定连接有第一传送带2，第一传送带2与第二电动机15传动连接；在粉碎装置外壳体71的一侧固定连接有第三传送带710；在第三传送带710上设置有第一滚轮77、第二滚轮78和第三滚轮79；在第一滚轮77外壁设置有支撑板76；人们只需把将要粉碎的玉米秸秆放置在第一传送带2上即可，该装置就能完成整个粉碎过程，自动化程度比较高。该玉米秸秆饲料粉碎机，通过设置有入口端口5固定连接有粉碎装置7；粉碎装置7的上端连接有盖子6；当需要粉碎玉米秸秆时，把盖子盖上，避免了粉碎过程中，秸秆到处飞溅，比较环保，对人们身体比较健康。一种玉米秸秆饲料粉碎机的使用方法：包括以下步骤：S1：首先使用第一传送带2把需要绞碎的玉米秸秆运输到入口端口5处；S2：然后使用粉碎装置7把玉米秸秆进行粉碎；然后把粉碎的玉米秸秆通过第一加热灯712和第二加热灯714进行加热处理：S3：然后使用输料管9、收集漏斗11和过滤网16把土和玉米秸秆分离；S4：最后把泥土去除的玉米秸秆运输到输料板13上，使用方法简便，便于操作。
显然，本领域的技术人员可以对本实用新型进行各种改动和变型而不脱离本实用新型的精神和范围。这样，倘若本实用新型的这些修改和变型属于本实用新型权利要求及其等同技术的范围之内，则本实用新型也意图包含这些改动和变型在内。
