技术领域
本实用新型涉及玫瑰精油技术领域，具体为一种便于调节冷却体积的玫瑰精油冷却罐。
背景技术
玫瑰精油是世界上最昂贵的精油，被称为“精油之后”具有很好的美容护肤作用，能以内养外淡化斑点，促进黑色素分解，改善皮肤干燥等，是适宜女性保健的芳香精油，在加工玫瑰精油中，冷却罐是重要的使用设备。
现在市场采用传统的冷却罐，不便于调节冷却的空间，当冷却物较少时，消耗的能量较多。因此，需要一种便于调节冷却体积的玫瑰精油冷却罐来改善上述问题。
实用新型内容
本实用新型的目的在于提供一种便于调节冷却体积的玫瑰精油冷却罐，以解决上述背景技术中提出的传统的冷却罐，不便于调节冷却的空间，当冷却物较少时，消耗的能量较多的问题。
为实现上述目的，本实用新型提供如下技术方案：一种便于调节冷却体积的玫瑰精油冷却罐，包括冷却罐主体和进油塞，所述冷却罐主体内侧壁设置有隔板，且隔板下方设置有第一冷却室和第二冷却室，所述第一冷却室设置在第二冷却室内侧，且第一冷却室和第二冷却室前后端均固定在冷却罐主体内侧壁，所述第一冷却室左右侧面和第二冷却室内侧面均设置有铝板，且铝板之间设置有散热片，所述第一冷却室上端面和第二冷却室上端面均设置有进水管和进油管，且进水管设置在进油管前方，所述进水管上端设置有连接管，且连接管贯穿冷却罐主体左侧面，所述进油管上方设置有漏斗，且漏斗上端与隔板下端面相连接，所述进油塞设置在隔板上，且进油塞设置在漏斗上方，所述第一冷却室和第二冷却室内均设置有冷却管，且冷却管上端与进油管相连接，同时冷却管下端与出油管相连接，所述第一冷却室下端面和第二冷却室下端面均设置有出油管和出水管，且出油管设置在出水管前方，所述出水管下端与下方的连接管相连接，且下方的连接管贯穿冷却罐主体左侧面，同时出水管上的连接管设置在进水管上的连接管下方，所述第一冷却室上的出油管下端和第二冷却室上的出油管下端均连接有导向油管，且导向油管贯穿冷却罐主体下端面，所述冷却罐主体下端设置有支架，且支架设置在导向油管外侧。
优选的，所述第二冷却室关于第一冷却室中轴线对称设置有两个，且第一冷却室结构与第二冷却室结构相同，同时第一冷却室尺寸与第二冷却室尺寸相等。
优选的，所述铝板设置有四个，且2个铝板和1个散热片设置为一组。
优选的，所述进油塞与隔板之间为螺纹连接，且进油塞呈“T”形。
优选的，所述冷却管长度大于第一冷却室高度，且冷却管呈弯曲形。
优选的，所述导向油管的两侧部分均与中间部分呈倾斜状，且导向油管为中心对称结构。
与现有技术相比，本实用新型的有益效果是：该便于调节冷却体积的玫瑰精油冷却罐，
(1)置有隔板，先将玫瑰精油倒在隔板上，根据玫瑰精油的体积选择需要使用的第二冷却室的个数，以便于调节冷却的体积，从而减少了不必要的水能消耗；
(2)设置有连接管、第一冷却室和第二冷却室，通过上方的连接管向进水管内通入水，使第一冷却室和第二冷却室内充满水，使水吸收冷却管上的热量，从而起到冷却玫瑰精油的目的；
(3)设置有铝板和散热片，在铝板和散热片的作用下，将第一冷却室和第二冷却室内的热量散到空气中，从而冷却第一冷却室和第二冷却室内水的温度，从而提高了水的使用周期。
附图说明

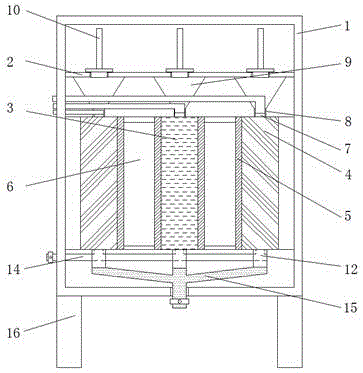

图1为本实用新型主视内视结构示意图；
图2为本实用新型俯视结构示意图；
图3为本实用新型第一冷却室、第二冷却室、冷却罐主体、铝板和散热片连接俯视结构示意图；
图4为本实用新型第一冷却室、进水管、进油管、冷却管、出油管和出水管连接左视结构示意图。
图中：1、冷却罐主体，2、隔板，3、第一冷却室，4、第二冷却室，5、铝板，6、散热片，7、进水管，8、进油管，9、漏斗，10、进油塞，11、冷却管，12、出油管，13、出水管，14、连接管，15、导向油管，16、支架。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
若该文中出现电器元件等，则其均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备，同时若文中出现电机、水泵、输料泵和液压缸等，则其均为现有已知设备。
请参阅图1-4，本实用新型提供一种技术方案：一种便于调节冷却体积的玫瑰精油冷却罐，包括冷却罐主体1、隔板2、第一冷却室3、第二冷却室4、铝板5、散热片6、进水管7、进油管8、漏斗9、进油塞10、冷却管11、出油管12、出水管13、连接管14、导向油管15和支架16，冷却罐主体1内侧壁设置有隔板2，且隔板2下方设置有第一冷却室3和第二冷却室4，第一冷却室3设置在第二冷却室4内侧，且第一冷却室3和第二冷却室4前后端均固定在冷却罐主体1内侧壁，第一冷却室3左右侧面和第二冷却室4内侧面均设置有铝板5，且铝板5之间设置有散热片6，第一冷却室3上端面和第二冷却室4上端面均设置有进水管7和进油管8，且进水管7设置在进油管8前方，进水管7上端设置有连接管14，且上方连接管14贯穿冷却罐主体1左侧面，进油管8上方设置有漏斗9，且漏斗9上端与隔板2下端面相连接，进油塞10设置在隔板2上，且进油塞10设置在漏斗9上方，第一冷却室3和第二冷却室4内均设置有冷却管11，且冷却管11上端与进油管8相连接，同时冷却管11下端与出油管12相连接，第一冷却室3下端面和第二冷却室4下端面均设置有出油管12和出水管13，且出油管12设置在出水管13前方，出水管13下端与下方的连接管14相连接，且下方的连接管14贯穿冷却罐主体1左侧面，同时出水管13上的连接管14设置在进水管7上的连接管14下方，第一冷却室3上的出油管12下端和第二冷却室4上的出油管12下端均连接有导向油管15，且导向油管15贯穿冷却罐主体1下端面，冷却罐主体1下端设置有支架16，且支架16设置在导向油管15外侧。
本例的第二冷却室4关于第一冷却室3中轴线对称设置有两个，且第一冷却室3结构与第二冷却室4结构相同，同时第一冷却室3尺寸与第二冷却室4尺寸相等，根据玫瑰精油的体积，选择第二冷却室4的个数，从而起到便调节冷却的空间的作用。
铝板5设置有四个，且2个铝板5和1个散热片6设置为一组，在铝板5和散热片6的作用下，使第一冷却室3和第二冷却室4的温度散到空气中，以提高水的使用周期。
进油塞10与隔板2之间为螺纹连接，且进油塞10呈“T”形，取下进油塞10，使隔板2上的玫瑰精油通过漏斗9和进油管8流到第一冷却室3和第二冷却室4内。
冷却管11长度大于第一冷却室3高度，且冷却管11呈弯曲形，由于冷却管11被水包裹住，使玫瑰精油上的热量快速地扩散到水中，起到冷却的目的。
导向油管15的两侧部分均与中间部分呈倾斜状，且导向油管15为中心对称结构，冷却后的玫瑰精油通过出油管12和导向油管15排出冷却罐主体1外侧，以便于收集起来。
工作原理：在使用该便于调节冷却体积的玫瑰精油冷却罐时，先将玫瑰精油倒在隔板2上，观察玫瑰精油的体积，从而选择需要使用的第二冷却室4的个数，当玫瑰精油较少时，就直接使用第一冷却室3即可，当玫瑰精油较多时，需要使用第一冷却室3和第二冷却室4，随后对对应的第一冷却室3和第二冷却室4内通过连接管14和进水管7通入水，使第一冷却室3和第二冷却室4内的水包裹住冷却管11，这样以便于调节冷却的体积，从而减少了不必要的水资源浪费，将隔板2上的进油塞10取下，使玫瑰精油顺着漏斗9流到第一冷却室3和第二冷却室4内，在水的作用下，对玫瑰精油进行冷却，同时水的热量通过铝板5和散热片6散到空气中，从而延长了水的使用周期，冷却完毕后，玫瑰精油通过出油管12和导向油管15排出冷却罐主体1外侧，以便于收集起来，同时第一冷却室3和第二冷却室4内的水可通过出水管13和连接管14排出，本说明书中未作详细描述的内容属于本领域专业技术人员公知的现有技术。
术语“中心”、“纵向”、“横向”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为便于描述本实用新型的简化描述，而不是指示或暗指所指的装置或元件必须具有特定的方位、为特定的方位构造和操作，因而不能理解为对本实用新型保护内容的限制。
尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
