技术领域
本实用新型涉及到一种医疗设备领域，具体涉及到一种耳鼻喉科用辅助检查架装置。
背景技术
耳鼻喉科主要涉及口腔咽喉、鼻腔和耳道病变的治疗和检测，在检查口咽部时需要通过窥镜或者外部观察检测，这两种检测方式进行时都需要患者较好的进行配合，以方便窥镜的介入或者医生进行观察，但是进行长时间的检测时，窥镜会给患者较大的痛苦，患者容易出现无法自我控制的抖动/颤抖，影响医生的观测效果；最为重要的是患者长时间的将嘴部张到较大位置，口咽部肌肉明显感到酸痛，口腔在无意识的情况下越张越小导致检测观察困难；另传统的外部观察检测时患者所处的角度医生只能通过沟通让患者进行调节，但是往往存在患者无法准确理解医生指令的情况，导致检测效率低下的问题。
实用新型内容
本实用新型所要解决的技术问题在于一种能够对患者的上颚和下颚进行支撑，方便检测，同时增加检查效率的耳鼻喉科用辅助检查架装置。
为了实现上述目的，本实用新型提供的技术方案是：
一种耳鼻喉科用辅助检查架装置，包括底座，底座中心铰连接有竖直的套管，套管内设置有伸缩杆，伸缩杆的上端面前后设置有两个相对称的支板，两支板上部之间的旋转管与支板通过转轴铰连接，旋转管内设置有与其同轴心的螺杆，螺杆左端穿出旋转管，螺杆与固定设置在旋转管内部右端的固定块螺纹连接，固定块右侧的旋转管内设置有与其同轴心的圆台，螺杆右端与圆台铰连接，旋转管的右端外缘上下设置有根据其轴向中心线对称的耳板，耳板上分别设置有支杆，耳板与支杆的左端铰连接，圆台上下两侧的顶杆穿过旋转管的管壁，旋转管内的顶杆一端与圆台的外缘接触，旋转管外部的顶杆一端与支杆中部接触，支杆的右侧设置有右端向旋转管的轴向中心线方向倾斜的旋转杆，支杆的右端与旋转杆的左端通过轴向中心线垂直于水平面的销轴铰连接，旋转杆的右端设置有咬合块，所述套管的右侧固定设置有消毒槽。
具体的，所述螺杆的左端设置有转轮。
具体的，所述套管上螺纹连接有固定伸缩杆的锁紧螺钉，锁紧螺钉上焊接有与锁紧螺钉垂直的把杆。
具体的，所述圆台上面积较小的底面朝向右侧。
具体的，所述，消毒槽的右侧壁上端向远离套管的方向倾斜。
具体的，上方的咬合块上端面和下方的咬合块下端面上均设置有橡胶垫。
与现有技术相比，本实用新型的有益效果为：
本实用新型，结构简单，操作方便，能够灵活使用，支杆与旋转杆铰连接，方便在检测时随时调节检测角度，咬合块可帮助患者嘴部始终保持较好的观察视野，便于提高检测的效率。
附图说明

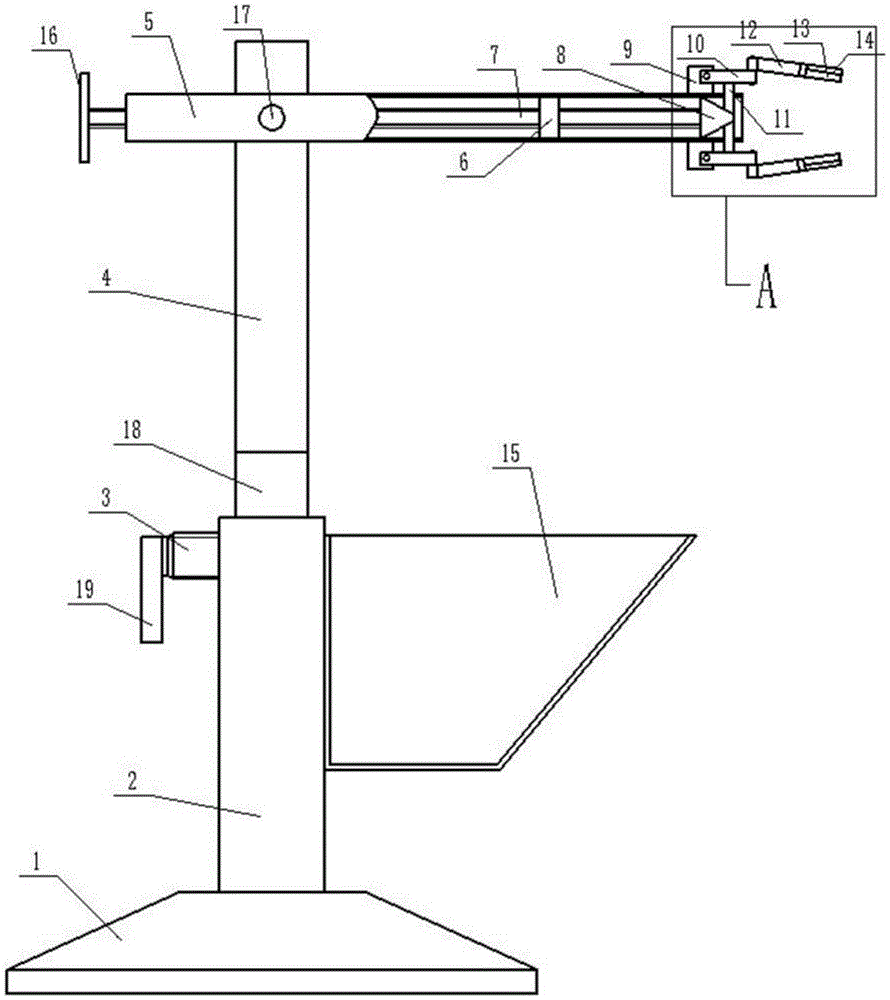

图1为本实用新型的结构示意图。
图2为图1中A区域的放大图。
附图中的零部件名称为：
1、底座，2、套管，3、锁紧螺钉，4、支板，5、旋转管，6、固定块，7、螺杆，8、圆台，9、耳板，10、支杆，11、顶杆，12、旋转杆，13、咬合块，14、橡胶垫，15、消毒槽，16、转轮，17、转轴，18、伸缩杆，19、把杆。
具体实施方式
如图1、2所示，一种耳鼻喉科用辅助检查架装置，包括底座1，底座1中心铰连接有竖直的套管2，套管2内设置有伸缩杆18，所述套管2上螺纹连接有固定伸缩杆18的锁紧螺钉3，锁紧螺钉3上焊接有与锁紧螺钉3垂直的把杆19。
伸缩杆18的上端面前后设置有两个相对称的支板4，两支板4上部之间的旋转管5与支板4通过转轴17铰连接，旋转管5内设置有与其同轴心的螺杆7，螺杆7左端穿出旋转管5，所述螺杆7的左端设置有转轮16。螺杆7与固定设置在旋转管5内部右端的固定块6螺纹连接，固定块6右侧的旋转管5内设置有与其同轴心的圆台8，所述圆台8上面积较小的底面朝向右侧。螺杆7右端与圆台8铰连接，旋转管5的右端外缘上下设置有根据其轴向中心线对称的耳板9，耳板9上分别设置有支杆10，耳板9与支杆10的左端铰连接，圆台8上下两侧的顶杆11穿过旋转管5的管壁，旋转管5内的顶杆11一端与圆台8的外缘接触，旋转管5外部的顶杆11一端与支杆10中部接触，支杆10的右侧设置有右端向旋转管5的轴向中心线方向倾斜的旋转杆12，支杆10的右端与旋转杆12的左端通过轴向中心线垂直于水平面的销轴铰连接，旋转杆12的右端设置有咬合块13，上方的咬合块13上端面和下方的咬合块13下端面上均设置有橡胶垫14。
所述套管2的右侧固定设置有消毒槽15，所述，消毒槽15的右侧壁上端向远离套管2的方向倾斜。
使用时，可通过伸缩杆18调整旋转管5的高度，因为底座1与竖直的套管2铰连接，可通过套管2改变旋转管上咬合块13的方向。调整完成后，将咬合块13伸入到患者的口腔内，通过转轮16转动螺杆7，使得螺杆7带动圆台8向旋转管5的右端移动，此时顶杆11上升，顶杆11使得支杆10带动旋转杆12向旋转管5外部扩张。两咬合块13与患者的上排牙齿和下排牙齿接触，橡胶垫14能够防止咬合块13与患者的牙齿相对滑动，同时咬合块13对患者的上颚和下颚进行支撑。支杆10与旋转杆12铰连接，能够方便在检测时随时调节检测角度。检查完成后，转动螺杆7使得螺杆7带动圆台8向左运动，使得旋转杆12上的咬合块13能够合拢，此时可将咬合块13从患者的口腔中取出。然后转动旋转管5使得咬合块13旋转至消毒槽15内进行消毒处理。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
