技术领域

本实用新型涉及旅行用具技术领域,具体为一种旅行用防水回钩装置。


背景技术

旅行,指远行;去外地办事或游览。去外地行走。不同于旅游。旅行和旅游的区别就在于:旅行是在观察身边的景色和事物,行万里路,读万卷书,相对于是指个人,是行走。旅游是指游玩,通常是团体出行,在时间上是很短暂的。旅游就是旅行游览活动。它是一种复杂的社会现象,旅行要涉及到社会的政治、经济、文化、历史、地理、法律等各个社会领域。旅游也是一种娱乐活动,任何去外地游玩都可以算。世界旅游组织指旅行的定义是某人出外最少离家55公里。

在旅行途中常常会遇到下雨天,走路时脚后跟后方的水经常会回钩到鞋内或后腿处,容易弄脏裤子,产生不好的感觉,市场上缺乏这种能够挡住走路时地上污水回钩的简易装置。鉴于以上现有技术中存在的缺陷,有必要将其进一步改进,使其更具备实用性,才能符合实际使用情况。


实用新型内容

本实用新型的目的在于提供一种旅行用防水回钩装置,以解决上述背景技术中提出在旅行途中常常会遇到下雨天,走路时脚后跟后方的水经常会回钩到鞋内或后腿处,容易弄脏裤子,产生不好的感觉,市场上缺乏这种能够挡住走路时地上污水回钩的简易装置的问题。

为实现上述目的,本实用新型提供如下技术方案:一种旅行用防水回钩装置,包括“U”形贴合面和挡水片,所述“U”形贴合面的外侧固定连接有挡水片,且“U”形贴合面的左右两侧分别通过弹簧夹具与定位夹片相固定连接,所述定位夹片的内侧表面设置有防滑橡胶垫。

优选的,所述“U”形贴合面的内侧结构为波浪形。

优选的,所述挡水片为扇形结构。

优选的,所述定位夹片为可转动结构,且其转动范围为0-60°。

与现有技术相比,本实用新型的有益效果是:该旅行用防水回钩装置设置的“U”形贴合面能够更加贴合鞋后跟的“U”形结构,同时其波浪形结构能够加强摩擦力,防止“U”形贴合面移位;

挡水片的扇形结构能够最大面积挡住走路时污水回钩,从而有效防止污水回钩到腿上或鞋上,保持裤子的洁净度;

定位夹片的转动结构能够根据鞋型的结构大小调整贴合鞋侧面的贴合度,从而能够更稳定的夹住鞋子,防止其掉落;

此实用新型结构简单,造价低,使用方便,体积小,方便携带,使用率高。


附图说明

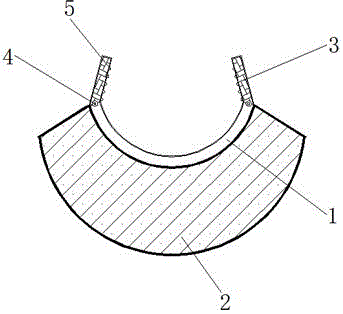

图1为本实用新型结构示意图;

图2为本实用新型定位夹片结构示意图。

图中:1、“U”形贴合面,2、挡水片,3、定位夹片,4、弹簧夹具,5、防滑橡胶垫。


具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1-2,本实用新型提供一种技术方案:一种旅行用防水回钩装置,包括“U”形贴合面1、挡水片2、定位夹片3、弹簧夹具4和防滑橡胶垫5,“U”形贴合面1的外侧固定连接有挡水片2,且“U”形贴合面1的左右两侧分别通过弹簧夹具4与定位夹片3相固定连接,“U”形贴合面1的内侧结构为波浪形,“U”形贴合面1能够更加贴合鞋后跟的“U”形结构,同时其波浪形结构能够加强摩擦力,防止“U”形贴合面1移位,挡水片2为扇形结构,挡水片2的扇形结构能够最大面积挡住走路时污水回钩,从而有效防止污水回钩到腿上或鞋上,保持裤子的洁净度,定位夹片3的内侧表面设置有防滑橡胶垫5,位夹片3为可转动结构,且其转动范围为0-60°,定位夹片3的转动结构能够根据鞋型的结构大小调整贴合鞋侧面的贴合度,从而能够更稳定的夹住鞋子,防止其掉落。

工作原理:在使用该旅行用防水回钩装置时,首先两手分别拿住左右两侧的定位夹片3,在弹簧夹具4的作用下夹在鞋子的两侧,并使“U”形贴合面1与鞋子后侧贴合,其波浪形结构能够加强摩擦力,防止“U”形贴合面1移位,挡水片2的扇形结构能够最大面积挡住走路时污水回钩,从而有效防止污水回钩到腿上或鞋上,保持裤子的洁净度,这就是该装置的整个工作过程。

尽管参照前述实施例对本实用新型进行了详细的说明,对于本领域的技术人员来说,其依然可以对前述各实施例所记载的技术方案进行修改,或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
