技术领域
本实用新型涉及散热箱技术领域，尤其涉及一种能够便于拆装防尘网的计算机硬件用散热箱。
背景技术
计算机硬件的散热箱是用于放置计算机硬件，并对其进行散热的箱子，随着科技的进步，人们对计算机硬件的散热箱有了更高的要求，现有的计算机硬件的散热箱大多不便于拆装防尘网，从而不便于清理防尘网，当积累的灰尘较多时，容易影响散热效果，因此，我们提出了一种能够便于拆装防尘网的计算机硬件用散热箱，用于解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种能够便于拆装防尘网的计算机硬件用散热箱。
为了实现上述目的，本实用新型采用了如下技术方案：
一种能够便于拆装防尘网的计算机硬件用散热箱，包括散热箱本体，所述散热箱本体上开设有第一通孔，第一通孔内活动安装有安装板，所述安装板上安装有防尘网，所述第一通孔的顶部内壁与底部内壁上均固定安装有限位块，两个限位块的同一侧均与安装板相接触，所述安装板的顶部开设有卡槽；
所述第一通孔的顶部内壁上开设有移动槽，移动槽内滑动安装有移动板，移动板的底部固定安装有卡块，卡块与卡槽相卡装，所述移动板的顶部固定安装有齿条，所述散热箱本体的一侧开设有与移动槽相连通的第二通孔，第二通孔内转动安装有转动块，所述转动块靠近移动槽的一侧固定安装有转动轴，转动轴上固定套设有齿轮，齿轮与齿条相啮合。
优选的，两个限位块靠近安装板的一侧均开设有凹槽，安装板靠近限位块的一侧固定安装有两个凸块，两个凸块分别与两个凹槽相卡装。
优选的，所述安装板远离限位块的一侧顶部固定安装有环型手柄，环型手柄上固定套设有橡胶保护套。
优选的，所述转动块远离齿轮的一侧固定安装有手柄，手柄远离转动块的一端延伸至散热箱本体的外侧。
优选的，所述安装板上开设有安装孔，防尘网固定安装于安装孔内。
优选的，所述移动槽的两侧内壁上均焊接有滑轨，移动板的两侧均固定安装有滑动块，两个滑动块分别与两个滑轨滑动连接。
与现有技术相比，本实用新型的有益效果：
通过移动板、卡块、齿条、转动块、齿轮、转动轴和手柄相配合，转动手柄，通过手柄带动转动块进行旋转，通过转动块带动转动轴进行旋转，通过转动轴带动齿轮进行旋转，通过齿轮带动齿条进行移动，通过齿条带动移动板进行移动，通过移动板带动卡块进行移动，本实用新型便于对防尘网进行拆装，便于对防尘网上的灰尘进行清理，结构简单，使用方便。
附图说明

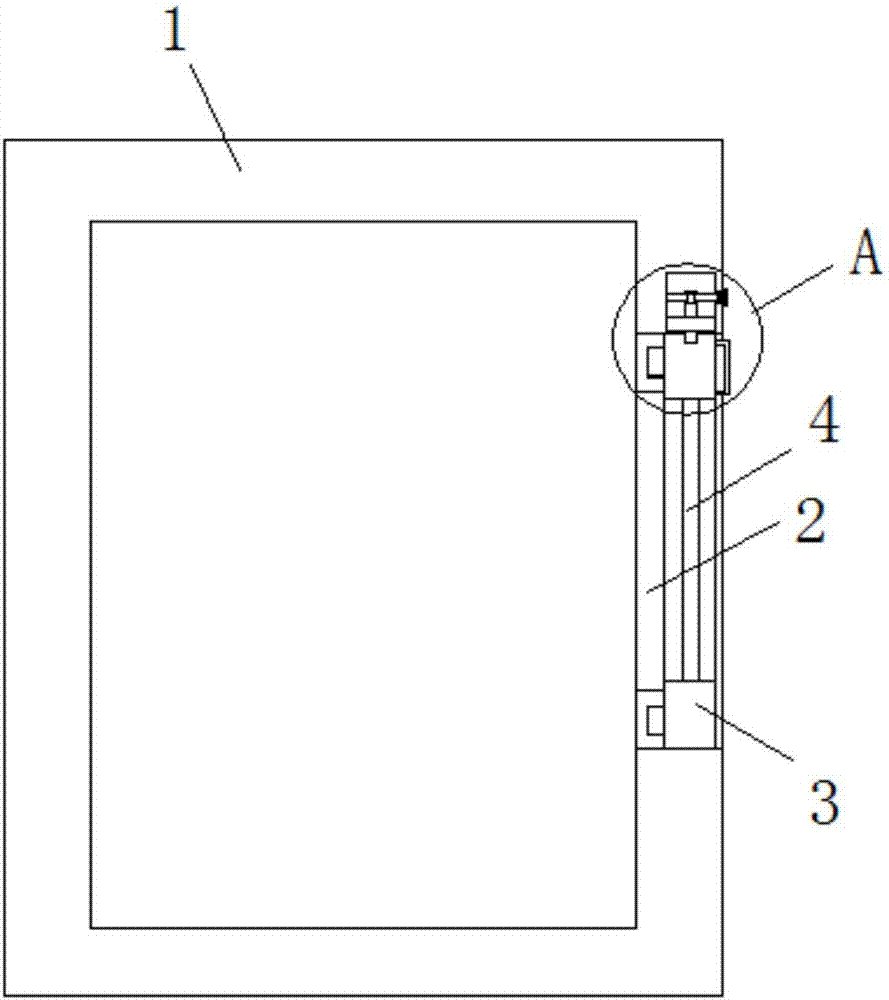

图1为本实用新型提出的一种能够便于拆装防尘网的计算机硬件用散热箱的结构示意图；
图2为本实用新型提出的一种能够便于拆装防尘网的计算机硬件用散热箱的A部分的结构示意图。
图中：1散热箱本体、2第一通孔、3安装板、4防尘网、5限位块、6凹槽、7凸块、8卡槽、9移动槽、10移动板、11卡块、12齿条、13第二通孔、14转动块、15齿轮。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，一种能够便于拆装防尘网的计算机硬件用散热箱，包括散热箱本体1，散热箱本体1上开设有第一通孔2，第一通孔2内活动安装有安装板3，安装板3上安装有防尘网4，第一通孔2的顶部内壁与底部内壁上均固定安装有限位块5，两个限位块5的同一侧均与安装板3相接触，安装板3的顶部开设有卡槽8；
第一通孔2的顶部内壁上开设有移动槽9，移动槽9内滑动安装有移动板10，移动板10的底部固定安装有卡块11，卡块11与卡槽8相卡装，移动板10的顶部固定安装有齿条12，散热箱本体1的一侧开设有与移动槽9相连通的第二通孔13，第二通孔13内转动安装有转动块14，转动块14靠近移动槽9的一侧固定安装有转动轴，转动轴上固定套设有齿轮15，齿轮15与齿条12相啮合，通过移动板10、卡块11、齿条12、转动块14、齿轮15、转动轴和手柄相配合，转动手柄，通过手柄带动转动块14进行旋转，通过转动块14带动转动轴进行旋转，通过转动轴带动齿轮15进行旋转，通过齿轮15带动齿条12进行移动，通过齿条12带动移动板10进行移动，通过移动板10带动卡块11进行移动，本实用新型便于对防尘网4进行拆装，便于对防尘网4上的灰尘进行清理，结构简单，使用方便。
本实用新型中，两个限位块5靠近安装板3的一侧均开设有凹槽6，安装板3靠近限位块5的一侧固定安装有两个凸块7，两个凸块7分别与两个凹槽6相卡装，安装板3远离限位块5的一侧顶部固定安装有环型手柄，环型手柄上固定套设有橡胶保护套，转动块14远离齿轮15的一侧固定安装有手柄，手柄远离转动块14的一端延伸至散热箱本体1的外侧，安装板3上开设有安装孔，防尘网4固定安装于安装孔内，移动槽9的两侧内壁上均焊接有滑轨，移动板10的两侧均固定安装有滑动块，两个滑动块分别与两个滑轨滑动连接，通过移动板10、卡块11、齿条12、转动块14、齿轮15、转动轴和手柄相配合，转动手柄，通过手柄带动转动块14进行旋转，通过转动块14带动转动轴进行旋转，通过转动轴带动齿轮15进行旋转，通过齿轮15带动齿条12进行移动，通过齿条12带动移动板10进行移动，通过移动板10带动卡块11进行移动，本实用新型便于对防尘网4进行拆装，便于对防尘网4上的灰尘进行清理，结构简单，使用方便。
工作原理：需要对防尘网4上的灰尘进行清理时，首先转动手柄，通过手柄带动转动块14进行旋转，通过转动块14带动转动轴进行旋转，通过转动轴带动齿轮15进行旋转，通过齿轮15带动齿条12向上进行移动，通过齿条12带动移动板10进行移动，通过移动板10带动卡块11进行移动，使卡块11脱离卡槽8，然后通过环型手柄拉动安装板3向远离散热箱本体1的方向进行移动，将安装板3从第一通孔2内拉出，即可完成对防尘网4的拆卸，便于对防尘网4进行清理，安装时，将安装板3放进第一通孔2内，推动安装板3向靠近散热箱本体1的方向进行移动，使凸块7卡装到凹槽6内，然后使卡块11卡装到卡槽8内，即可完成对防尘网4的安装固定。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
