技术领域
本实用新型涉及市政园林技术领域，具体为一种市政园林用喷药车。
背景技术
目前，人们对于园林绿化的要求越来越高。随着城市的发展和社会的进步，市政园林工作在城市建设中的地位变得愈发重要，这也给市政园林工作带来了新的机遇和挑战，市政园林用设备的重要性也日渐显现出来。在目前的市政园林的药物喷洒工作中，主要使用工作人员背负药箱给花草喷药的方法，工人劳动量大，喷药效率低下。同时当前的园林施肥主要依赖于工人手工施肥，非常费时费力，难以实现机械化，无法将现有的水肥一体化技术运用到园林绿化中去，因此，发明一种市政园林用喷药车显得非常必要，如中国专利CN206481863U所公开的一种市政园林用多功能喷药车，车体的平板上从前往后依次设有控制台、循环泵、储液罐、给药泵和喷药器支架，且喷药器支架上端安装有喷药器，该喷药器的喷口朝后；储液罐顶部的前端开有进水口，储液罐底部的侧面水平设有放液口；储液罐顶面从前往后依次设有肥料罐、进料机、进药阀和储药罐，通过喷药器，肥料罐和控制台的设置，便于提高药物的利用率，降低喷药成本，但是在实际使用中，由于喷药器需要通过人工不断的进行角度调节对园林绿化进行药物喷洒，自动化程度不高，降低了喷洒效率，且工作人员在对喷药器进行角度调整的时候会接触到药物，对人体健康产生威胁。
实用新型内容
本实用新型的目的在于提供一种市政园林用喷药车，对上述方案中的喷药器进行改进，使得喷洒器在喷洒过程中能够自动进行角度调整，解决了在实际使用中，由于喷药器需要通过人工不断的进行角度调节对园林绿化进行药物喷洒，自动化程度不高，降低了喷洒效率，且工作人员在对喷药器进行角度调整的时候会接触到药物，对人体健康产生威胁的问题。
为实现上述目的，本实用新型提供如下技术方案：一种市政园林用喷药车，包括车体，所述车体的表面固定连接有物料混合装置，所述物料混合装置的左侧固定连接有动力装置，所述动力装置的左侧通过输料管固定连接有喷料管，所述喷料管的下表面固定连接有调节器，所述调节器的下表面与车体的表面固定连接。
所述调节器包括固定柱和驱动电机，所述固定柱的底部与车体的上表面固定连接，所述固定柱的顶部开设有凹槽，所述固定柱的侧面开设有通孔，所述固定柱通过通孔固定连接有固定轴，所述固定轴的表面转动连接有传动杆，所述传动杆的表面与固定柱的凹槽内壁活动连接，所述传动杆的背面转动连接有转盘，所述转盘的表面转动连接有条形件，所述条形件侧面开设有通孔，所述驱动电机的输出轴左侧穿过条形件的通孔并与条形件的内壁固定连接，所述驱动电机的表面固定连接有固定套，所述固定套的底部与车体的上表面固定连接，所述传动杆上靠近正面的上表面固定连接有喷料管，所述传动杆上靠近正面的下表面转动连接有挤压盘，所述挤压盘的下表面固定连接有复位弹簧，所述挤压盘上靠近中心的下表面固定连接有连接杆，所述复位弹簧的下表面活动连接有固定架，所述固定架的下表面与车体的上表面固定连接，所述固定架的上表面开设有通孔，所述连接杆的底部穿过通孔并固定连接有限位盘。
优选的，所述固定轴上靠近传动杆的表面固定连接有限位环，且限位环的表面固定连接有缓冲垫。
优选的，所述条形件上靠近两端的表面为圆弧面，两端圆弧面之间为水平面，且条形件的表面开设有凹槽，所述转盘的表面与凹槽内壁活动连接。
优选的，所述连接杆的表面开设有限位滑槽，且连接杆通过限位滑槽与固定架内壁上的限位块活动连接。
优选的，所述限位盘的上表面和下表面均固定连接有缓冲垫。
与现有技术相比，本实用新型的有益效果如下：本实用新型通过调节器的设置，使得喷料管在无人为操作下即可自动完成对绿化植物的药物喷洒，减少人工的同时提高了工作效率，在具体使用中，通过固定柱、固定轴、和传动杆之间的配合使用，传动杆能够以固定轴为转动中心进行转动，然后将驱动电机接通电源，将电能转化为机械能，进行转动的驱动电机通过输出轴将条形件带着转动，转动后的条形件带着转盘转动，由于条形件结构上的特点，可将条形件的运动分为两个过程，当条形件的圆弧面与转盘活动连时，条形件的圆弧端面处于最高位置，使得传动杆上靠近背面的一端被抬升，同时传动杆上靠近正面的一端被压低，在传动杆正面端被压低的同时，复位弹簧受到来自传动杆传递至挤压盘上的压力，使得复位弹簧变形收缩，储存了弹性势能；当条形件的水平面与转盘的表面活动连接时，由于条形件的水平面高度较低，无法对抬升后的传动杆背面端提供向上的挤压，条形件由圆弧端面运动至水平面上时，之前一个运动过程中复位弹簧储存的弹性势能得以释放，使得传动杆的正面端口在挤压盘的挤压下逐渐抬升，在条形件和复位弹簧的配合下，传动杆能够以固定轴为转动中心，进行非圆周运动，使得传动杆的正面端口能够不断的进行升降操作，使得喷料管在竖直方向上的角度能够不断进行变化，药物喷洒的覆盖范围更广，通过上述结构之间的配合使用，解决了在实际使用中，由于喷药器需要通过人工不断的进行角度调节对园林绿化进行药物喷洒，自动化程度不高，降低了喷洒效率，且工作人员在对喷药器进行角度调整的时候会接触到药物，对人体健康产生威胁的问题。
附图说明

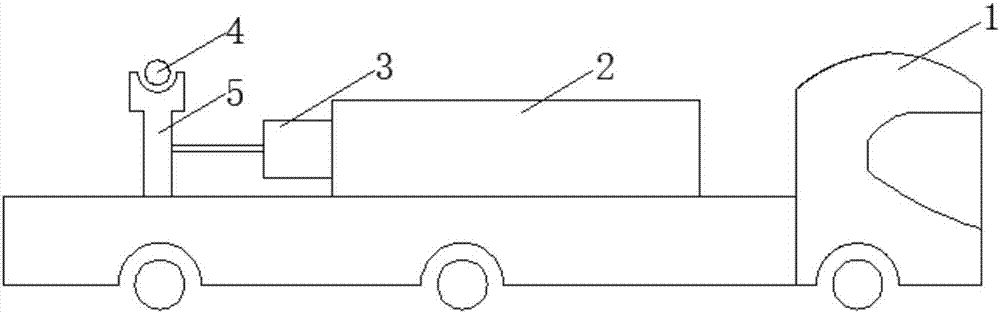

图1为本实用新型结构示意图；
图2为本实用新型调节器的结构示意图；
图3为本实用新型固定轴的正视图；
图4为本实用新型驱动电机的正视图；
图5为本实用新型固定架的俯视图。
图中：1-车体、2-物料混合装置、3-动力装置、4-喷料管、5-调节器、6-固定柱、7-固定轴、8-传动杆、9-转盘、10-条形件、11-驱动电机、12-固定套、13-挤压盘、14-复位弹簧、15-连接杆、16-固定架、17-限位盘。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至5，本实用新型提供一种技术方案：一种市政园林用喷药车，包括车体1，车体1主要起到固定支撑，车体1的表面固定连接有物料混合装置2，通过物料混合装置2使得水和药物进行充分混合，然后通过动力装置3将药水进行输送至输料管，物料混合装置2的左侧固定连接有动力装置3，动力装置3的左侧通过输料管固定连接有喷料管4，喷料管4的下表面固定连接有调节器5，调节器5的下表面与车体1的表面固定连接，通过调节器5的设置，使得喷料管4在无人为操作下即可自动完成对绿化植物的药物喷洒，减少人工的同时提高了工作效率。
调节器5包括固定柱6和驱动电机11，驱动电机11为直流电机，由车载移动电源供电，固定柱6的底部与车体1的上表面固定连接，固定柱6的顶部开设有凹槽，固定柱6的侧面开设有通孔，固定柱6通过通孔固定连接有固定轴7，固定轴7上靠近传动杆8的表面固定连接有限位环，且限位环的表面固定连接有缓冲垫，通过限位环的设置，使得传动杆8在转动过程中有效的避免了左右的位移，同时缓冲垫的设置减少了传动杆8与限位环之间的机械磨损，延长了使用寿命，固定轴7的表面转动连接有传动杆8，通过固定柱6、固定轴7、传动杆8、条形件10和复位弹簧14的配合下，传动杆8能够以固定轴7为转动中心，进行非圆周运动，使得传动杆8的正面端口能够不断的进行升降操作，使得喷料管4在竖直方向上的角度能够不断进行变化，药物喷洒的覆盖范围更广，传动杆8的表面与固定柱6的凹槽内壁活动连接，传动杆8的背面转动连接有转盘9，转盘9的表面转动连接有条形件10，条形件10上靠近两端的表面为圆弧面，两端圆弧面之间为水平面，且条形件10的表面开设有凹槽，转盘9的表面与凹槽内壁活动连接，通过凹槽的设置，对转盘9的运动进行了限制，使得转盘9只能在条形件10的凹槽内壁中进行转动，使得传动更有效率，同时更加稳定，条形件10侧面开设有通孔，驱动电机11的输出轴左侧穿过条形件10的通孔并与条形件10的内壁固定连接，驱动电机11的表面固定连接有固定套12，将驱动电机11接通电源，将电能转化为机械能，进行转动的驱动电机11通过输出轴将条形件10带着转动，转动后的条形件10带着转盘9转动，固定套12的底部与车体1的上表面固定连接，传动杆8上靠近正面的上表面固定连接有喷料管4，传动杆8上靠近正面的下表面转动连接有挤压盘13，挤压盘13的下表面固定连接有复位弹簧14，由于条形件10结构上的特点，可将条形件10的运动分为两个过程，当条形件10的圆弧面与转盘9活动连时，由于条形件10的圆弧端面处于最高位置，使得传动杆8上靠近背面的一端被抬升，同时传动杆8上靠近正面的一端被压低，在传动杆8正面端被压低的同时，复位弹簧14受到来自传动杆8传递至挤压盘13上的压力，使得复位弹簧14变形收缩，储存了弹性势能，当条形件10的水平面与转盘9的表面活动连接时，由于条形件10的水平面高度较低，无法对抬升后的传动杆8背面端提供向上的挤压，条形件10由圆弧端面运动至水平面上时，之前一个运动过程中复位弹簧14储存的弹性势能得以释放，使得传动杆8的正面端口在挤压盘13的挤压下逐渐抬升，挤压盘13上靠近中心的下表面固定连接有连接杆15，连接杆15的表面开设有限位滑槽，且连接杆15通过限位滑槽与固定架16内壁上的限位块活动连接，通过连接杆15上的限位槽与固定架16通孔内壁上的限位块组合使用，对连接杆15的运动进行了限制，连接杆15的运动更加稳定，复位弹簧14的下表面活动连接有固定架16，固定架16的下表面与车体1的上表面固定连接，固定架16的上表面开设有通孔，连接杆15的底部穿过通孔并固定连接有限位盘17，限位盘17的上表面和下表面均固定连接有缓冲垫，在挤压盘13的上下运动中，连接杆15和限位盘17也会被带动进行上下运动，为了防止运动位移过量产生的冲击，通过缓冲垫的设置，减少了限位盘17与车体1和固定架16之间的潜在的冲击力，避免了加速机械的老化，在发现出现冲击后，可以通过对相关结构进行调整，可避免继续冲击。
工作原理：该市政园林用喷药车在使用时，通过调节器5的设置，使得喷料管4在无人为操作下即可自动完成对绿化植物的药物喷洒，减少人工的同时提高了工作效率，在具体使用中，通过固定柱6、固定轴7、和传动杆8之间的配合使用，传动杆8能够以固定轴7为转动中心进行转动，然后将驱动电机11接通电源，将电能转化为机械能，进行转动的驱动电机11通过输出轴将条形件10带着转动，转动后的条形件10带着转盘9转动，由于条形件10结构上的特点，可将条形件10的运动分为两个过程，当条形件10的圆弧面与转盘9活动连时，由于条形件10的圆弧端面处于最高位置，使得传动杆8上靠近背面的一端被抬升，同时传动杆8上靠近正面的一端被压低，在传动杆8正面端被压低的同时，复位弹簧14受到来自传动杆8传递至挤压盘13上的压力，使得复位弹簧14变形收缩，储存了弹性势能；当条形件10的水平面与转盘9的表面活动连接时，由于条形件10的水平面高度较低，无法对抬升后的传动杆8背面端提供向上的挤压，条形件10由圆弧端面运动至水平面上时，之前一个运动过程中复位弹簧14储存的弹性势能得以释放，使得传动杆8的正面端口在挤压盘13的挤压下逐渐抬升，在条形件10和复位弹簧14的配合下，传动杆8能够以固定轴7为转动中心，进行非圆周运动，使得传动杆8的正面端口能够不断的进行升降操作，使得喷料管4在竖直方向上的角度能够不断进行变化，药物喷洒的覆盖范围更广，
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
