技术领域
本实用新型涉及灯光设备技术领域，尤其涉及一种用于演出的灯光设备。
背景技术
在现有的舞台演出环境中，由于需要非常丰富的舞台效果，对不同的环境需要不同的灯光，现有的演出环境中，需要非常多的灯光，现有的演出的灯光设备，存在着不便于对灯光进行角度调节，不便于对舞台进行全面照射的问题，因此我们提出一种用于演出的灯光设备用来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种用于演出的灯光设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种用于演出的灯光设备，包括安装座，所述安装座的底部开设有第一凹槽，第一凹槽的内壁上开设有第一环型凹槽，第一凹槽内转动安装有连接杆，连接杆的底端延伸至安装座的下方并焊接有U型底座，连接杆上固定套设有滑动块，滑动块转动安装在第一环型凹槽内，第一凹槽的内壁上开设有第二环型凹槽，第二环型凹槽位于第一环型凹槽的下方，第二环型凹槽内转动安装有第一齿轮，第一齿轮固定套设在连接杆上，第二环型凹槽的一侧内壁上开设有齿轮槽，齿轮槽的顶部内壁上开设有第二凹槽，第二凹槽内固定安装有第一旋转电机，第一旋转电机的输出轴延伸至齿轮槽内并焊接有第二齿轮，且第二齿轮与第一齿轮相啮合；
所述U型底座内转动安装有转动杆，U型底座的一侧内壁上开设有连通孔，转动杆转动安装在连通孔内且延伸至U型底座的外侧并焊接有第三齿轮，U型底座靠近第三齿轮的一侧开设有第三凹槽，第三凹槽内固定安装有第二旋转电机，第二旋转电机的输出轴延伸至U型底座的外侧并焊接有第四齿轮，且第四齿轮与第三齿轮相啮合，所述转动杆上固定套设有灯座。
优选的，所述连通孔的内壁上开设有环型滑槽，转动杆的两侧均焊接有滑块，滑块与环型滑槽的侧壁滑动连接。
优选的，所述滑动块的底部开设有多个滚槽，滚槽内滚动安装有滚珠，且滚珠与第一环型凹槽的内壁接触。
优选的，所述第一旋转电机上安装有第一螺栓，第一旋转电机通过第一螺栓固定安装第二凹槽的顶部内壁上。
优选的，所述第二旋转电机上安装有第二螺栓，第二旋转电机通过第二螺栓固定安装在第三凹槽的一侧内壁上。
优选的，所述第三齿轮与第四齿轮外均套设有齿轮壳体，齿轮壳体固定安装在U型底座上。
与现有技术相比，本实用新型的有益效果：通过第一旋转电机、第二齿轮、第一齿轮、连接杆和滑动块的配合，实现了对U型底座的水平转动的目的，启动第一旋转电机，第一旋转电机的输出轴带动第二齿轮转动，第二齿轮的转动带动第一齿轮的转动，第一齿轮的转动带动连接杆的转动，连接杆的转动带动滑动块在第一环型凹槽内转动，连接杆的转动带动U型底座的转动，通过第二旋转电机、第四齿轮、第三齿轮、转动杆和滑块的配合，实现了底座竖直方向的转动的目的，启动第二旋转电机，第二旋转电机的输出轴带动第四齿轮转动，第四齿轮的转动带动第三齿轮的转动，第三齿轮的转动带动转动杆的转动，转动杆的转动带动滑块在环型滑槽内转动，转动杆的转动带动灯座的转动。
本实用新型能够使灯座进行水平和竖直方向的旋转照射，进而对舞台进行全方位的照射，结构简单，操作方便。
附图说明

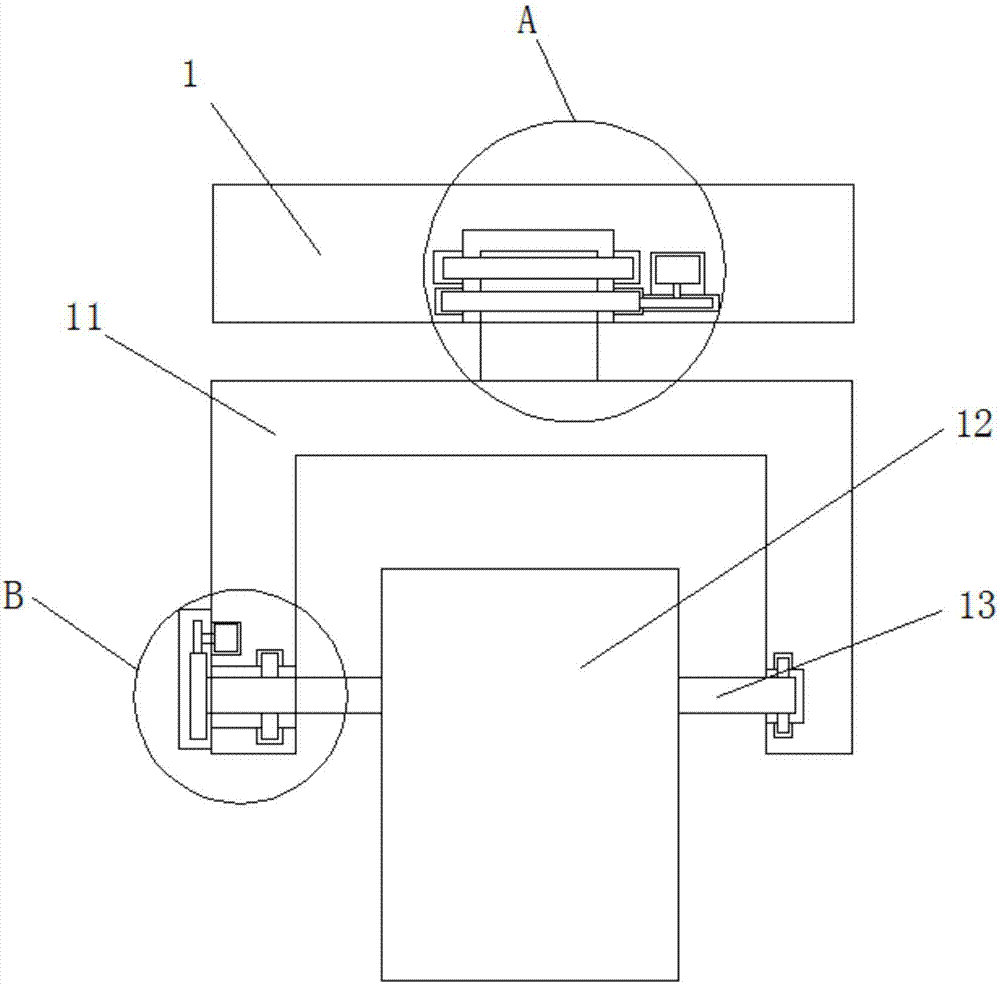

图1为本实用新型提出的一种用于演出的灯光设备的结构示意图；
图2为本实用新型提出的一种用于演出的灯光设备的A部分结构示意图；
图3为本实用新型提出的一种用于演出的灯光设备的B部分结构示意图。
图中：1安装座、2第一凹槽、3连接杆、4第一环型凹槽、5滑动块、6第二环型凹槽、7第一齿轮、8齿轮槽、9第一旋转电机、10第二齿轮、11U型底座、12灯座、13转动杆、14连通孔、15第三齿轮、16环型滑槽、17滑块、18第二旋转电机、19第四齿轮、20第二凹槽、21第三凹槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-3，一种用于演出的灯光设备，包括安装座1，安装座1的底部开设有第一凹槽2，第一凹槽2的内壁上开设有第一环型凹槽4，第一凹槽2内转动安装有连接杆3，连接杆3的底端延伸至安装座1的下方并焊接有U型底座11，连接杆3上固定套设有滑动块5，滑动块5转动安装在第一环型凹槽4内，第一凹槽2的内壁上开设有第二环型凹槽6，第二环型凹槽6位于第一环型凹槽4的下方，第二环型凹槽6内转动安装有第一齿轮7，第一齿轮7固定套设在连接杆3上，第二环型凹槽6的一侧内壁上开设有齿轮槽8，齿轮槽8的顶部内壁上开设有第二凹槽20，第二凹槽20内固定安装有第一旋转电机9，第一旋转电机9的输出轴延伸至齿轮槽8内并焊接有第二齿轮10，且第二齿轮10与第一齿轮7相啮合；
U型底座11内转动安装有转动杆13，U型底座11的一侧内壁上开设有连通孔14，转动杆13转动安装在连通孔14内且延伸至U型底座11的外侧并焊接有第三齿轮15，U型底座11靠近第三齿轮15的一侧开设有第三凹槽21，第三凹槽21内固定安装有第二旋转电机18，第二旋转电机18的输出轴延伸至U型底座11的外侧并焊接有第四齿轮19，且第四齿轮19与第三齿轮15相啮合，转动杆13上固定套设有灯座12，通过第一旋转电机9、第二齿轮10、第一齿轮7、连接杆3和滑动块5的配合，实现了对U型底座11的水平转动的目的，启动第一旋转电机9，第一旋转电机9的输出轴带动第二齿轮10转动，第二齿轮10的转动带动第一齿轮7的转动，第一齿轮7的转动带动连接杆3的转动，连接杆3的转动带动滑动块5在第一环型凹槽4内转动，连接杆3的转动带动U型底座11的转动，通过第二旋转电机18、第四齿轮19、第三齿轮15、转动杆13和滑块17的配合，实现了灯座12竖直方向的转动的目的，启动第二旋转电机18，第二旋转电机18的输出轴带动第四齿轮19转动，第四齿轮19的转动带动第三齿轮15的转动，第三齿轮15的转动带动转动杆13的转动，转动杆13的转动带动滑块17在环型滑槽16内转动，转动杆13的转动带动灯座12的转动，本实用新型能够使灯座12进行水平和竖直方向的旋转照射，进而对舞台进行全方位的照射，结构简单，操作方便。
本实用新型中，连通孔14的内壁上开设有环型滑槽16，转动杆13的两侧均焊接有滑块17，滑块17与环型滑槽16的侧壁滑动连接，滑动块5的底部开设有多个滚槽，滚槽内滚动安装有滚珠，且滚珠与第一环型凹槽4的内壁接触，第一旋转电机9上安装有第一螺栓，第一旋转电机9通过第一螺栓固定安装第二凹槽20的顶部内壁上，第二旋转电机18上安装有第二螺栓，第二旋转电机18通过第二螺栓固定安装在第三凹槽21的一侧内壁上，第三齿轮15与第四齿轮19外均套设有齿轮壳体，齿轮壳体固定安装在U型底座11上，通过第一旋转电机9、第二齿轮10、第一齿轮7、连接杆3和滑动块5的配合，实现了对U型底座11的水平转动的目的，启动第一旋转电机9，第一旋转电机9的输出轴带动第二齿轮10转动，第二齿轮10的转动带动第一齿轮7的转动，第一齿轮7的转动带动连接杆3的转动，连接杆3的转动带动滑动块5在第一环型凹槽4内转动，连接杆3的转动带动U型底座11的转动，通过第二旋转电机18、第四齿轮19、第三齿轮15、转动杆13和滑块17的配合，实现了灯座12竖直方向的转动的目的，启动第二旋转电机18，第二旋转电机18的输出轴带动第四齿轮19转动，第四齿轮19的转动带动第三齿轮15的转动，第三齿轮15的转动带动转动杆13的转动，转动杆13的转动带动滑块17在环型滑槽16内转动，转动杆13的转动带动灯座12的转动，本实用新型能够使灯座12进行水平和竖直方向的旋转照射，进而对舞台进行全方位的照射，结构简单，操作方便。
工作原理：第一旋转电机9与第二旋转电机18均为双向电机，第一旋转电机9和第二旋转电机18的运转方式均为正转一圈、反转一圈，使用时，启动第一旋转电机9，第一旋转电机9的输出轴带动第二齿轮10转动，由于第二齿轮10与第一齿轮7相啮合，所以第二齿轮10的转动带动第一齿轮7的转动，第一齿轮7的转动带动连接杆3的转动，连接杆3的转动带动滑动块5在第一环型凹槽4内转动，连接杆3的转动带动U型底座11的转动，U型底座11的转动带动灯座12的转动，启动第二旋转电机18，第二旋转电机18的输出轴带动第四齿轮19转动，由于第四齿轮19与第三齿轮15相啮合，所以第四齿轮19的转动带动第三齿轮15的转动，第三齿轮15的转动带动转动杆13的转动，转动杆13的转动带动滑块17在环型滑槽16内转动，转动杆13的转动带动灯座12的转动，通过灯座12的转动对灯光进行调节，从而对舞台进行全方位的照射，结构简单，操作方便。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
