技术领域
本实用新型涉及胶订机技术领域，具体为一种胶订机投书用夹板。
背景技术
胶订是书籍的主要装订方式，一般是在胶订机上完成，胶订机也叫包本机，用于为书芯上包上封皮。椭圆胶订机和圆盘胶订机是目前自动化程度较高的胶订机，一般包括轨道、书夹、上胶装置、上封装置、压实成型装置等。书夹设有多个，使用时，书夹子在传动链条带动下绕着恒定椭圆轨迹运动，依次完成对书本的进书芯-铣背-上侧胶-上背胶-给封面-封面压痕-封面与书芯合成-书背压紧成型-成品输出这样一个过程。中国专利(公告号：CN206501592U)公开了一种胶订机投书夹板，包括位于投书工位处的主体；主体包括与工作台固接的底板以及与底板滑移连接的侧板，底板上连接有固定侧板的固定件；底板固接有位于侧板一侧的固定板，固定板与侧板之间形成供书芯插入的限位槽；与书芯插接的限位槽位于装书位正下方，限位槽延伸方向与书夹移动方向一致；达到了保证书芯与书夹的相对位置且书芯整齐夹持于书夹的效果。但是该实用新型通过调节侧板与固定板之间的距离来控制限位槽的大小，侧板通过螺栓与底板固定，导致了侧板在调节的过程中需要先解除与底板的固定且调节完毕后在通过螺栓固定，操作繁琐，使用效果不好。
实用新型内容
本实用新型的目的在于提供一种胶订机投书用夹板，具备了侧板与固定板之间距离的调节过程更加方便，操作简单，实用性强，使用效果更好的优点，解决了侧板通过螺栓与底板固定，导致了侧板在调节的过程中需要先解除与底板的固定且调节完毕后在通过螺栓固定，操作繁琐的问题。
为实现上述目的，本实用新型提供如下技术方案：一种胶订机投书用夹板，包括固定板、定板、侧板和底板，所述固定板活动连接在定板的顶部，所述定板固定连接在底板的侧面，所述侧板滑动连接在底板的顶部，所述底板的内部固定连接有调节装置，所述侧板的底部固定连接有固定块，所述底板的顶部开设有滑槽，所述固定块通过底板的滑槽与底板滑动连接。
所述调节装置包括丝杆，所述固定块的正面开设有螺纹孔，所述丝杆通过固定块的螺纹孔与固定块螺纹连接，所述底板滑槽的内壁开设有通孔，所述丝杆通过滑槽内壁的通孔与滑槽通孔的内壁转动连接，所述底板的正面开设有凹槽，所述丝杆的一端通过底板的凹槽固定连接有连接块，所述连接块的顶部开设有弹簧槽，所述弹簧槽的内壁固定连接有复位弹簧，所述复位弹簧的顶部固定连接有卡头，所述卡头通过连接块的弹簧槽与连接块活动连接，所述连接块的表面套接有套筒，所述套筒的内壁开设有凹槽，所述卡头通过套筒的凹槽与套筒卡接，所述套筒的外壁固定连接有旋耳。
优选的，所述旋耳的数量为两个，且旋耳的表面设置有防滑橡胶套。
优选的，所述丝杆的另一端转动连接有轴承座，且轴承座的外壁固定连接在底板滑槽内壁的凹槽中。
优选的，所述丝杆上靠近其中部的表面转动连接有轴承套，且轴承套的外壁固定连接在底板滑槽通孔的内壁。
优选的，所述底板的正面转动连接有封盖，且封盖的外壁设置有密封圈。
优选的，所述套筒内壁凹槽的数量为六个，且凹槽的内壁固定连接有防滑垫片。
与现有技术相比，本实用新型的有益效果如下：
本实用新型通过设置调节装置、固定块、丝杆、连接块、复位弹簧、卡头、套筒、旋耳、轴承座、轴承套和封盖，需要调节侧板在底板上的位置时，打开封盖露出凹槽内的连接块和卡头，将套筒对准凹槽内的连接块，轻轻的推入，当连接块的一端与套筒内壁接触时，卡头与套筒内壁的凹槽相对应，具有一定的锁定功能，此时转动套筒外壁的旋耳，旋耳的转动带动套筒发生转动，套筒与连接块为正六边形，即套筒带动连接块转动，连接块的一端与丝杆固定连接，从而使得连接块带动丝杆发生转动，轴承套和轴承座的配合使用，使得丝杆的转动更稳定，转动效果更好，丝杆的转动使得固定块在丝杆上发生移动，移动的方向根据丝杆的转动方向决定，固定块与侧板固定连接，最终实现了固定块带动侧板发生移动，方便调整侧板与固定板的距离，调整完毕后，稍作用力将套筒拔出，盖上封盖即可，封盖的设置具有一定的防尘作用。
综上所述，通过上述等结构之间的配合使用，解决了侧板通过螺栓与底板固定，导致了侧板在调节的过程中需要先解除与底板的固定且调节完毕后在通过螺栓固定，操作繁琐的问题，实现了侧板与固定板之间距离的调节过程更加方便，操作简单，实用性强，使用效果更好。
附图说明

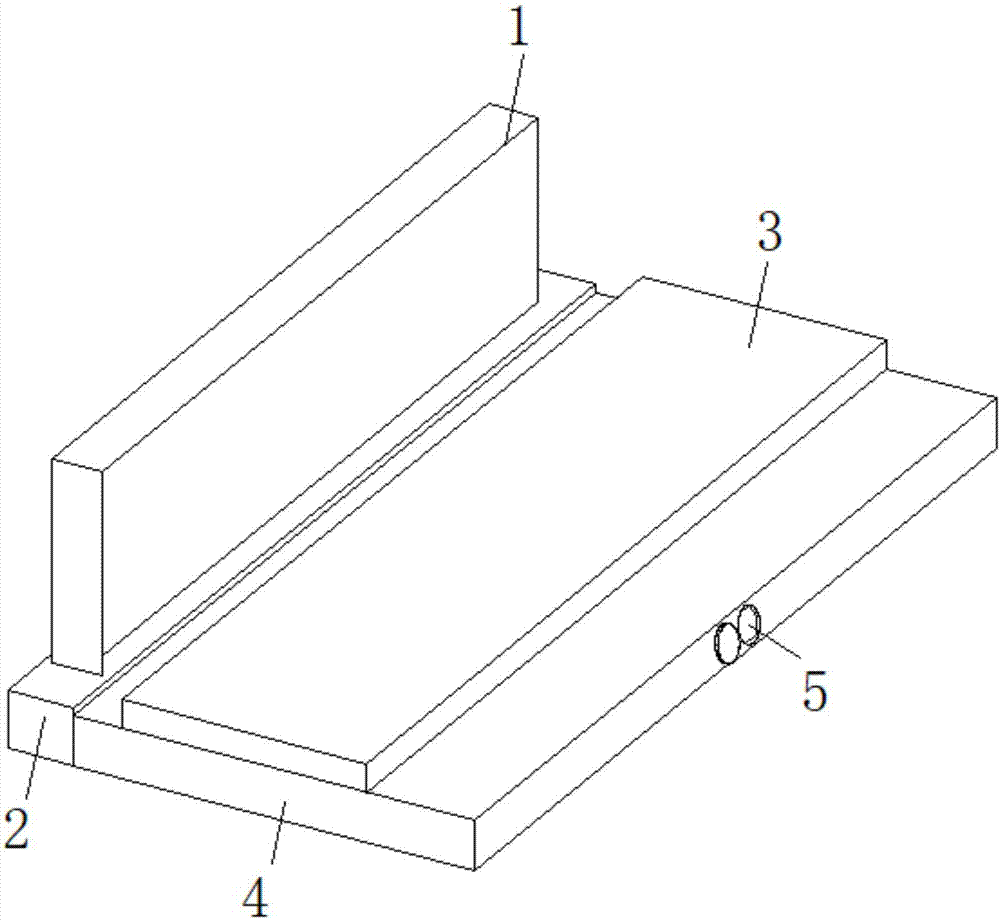

图1为本实用新型结构示意图；
图2为本实用新型侧板底部固定块结构示意图；
图3为本实用新型底板侧面剖视图；
图4为本实用新型连接块正面剖视图；
图5为本实用新型套筒结构示意图；
图6为本实用新型底板正视图的局部放大图。
图中：1-固定板、2-定板、3-侧板、4-底板、5-调节装置、6-固定块、7-丝杆、8-连接块、9-复位弹簧、10-卡头、11-套筒、12-旋耳、13-轴承座、14-轴承套、15-封盖。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至6，本实用新型提供一种技术方案：一种胶订机投书用夹板，包括固定板1、定板2、侧板3和底板4，固定板1活动连接在定板2的顶部，定板2和固定板1的配合使用，用于固定书芯，定板2固定连接在底板4的侧面，用于夹持书芯下端的限位槽通过侧板3在底板4上滑移改变大小，侧板3滑动连接在底板4的顶部，侧板3安装在底板4上，并位于固定板1一侧，从而定板2与侧板3之间形成供书芯插入的限位槽，与书芯插接的限位槽位于装书位正下方，限位槽延伸方向与书夹移动方向一致，底板4的内部固定连接有调节装置5，调节装置5的设置方便侧板3在底板4上移动，从而改变限位槽的大小，侧板3的底部固定连接有固定块6，固定块6在丝杆7的转动下，沿着丝杆7的表面径向移动，底板4的顶部开设有滑槽，固定块6通过底板4的滑槽与底板4滑动连接。
调节装置5包括丝杆7，丝杆7跟随连接杆8的转动而转动，丝杆7的转动使得固定块6发生移动，从而带动了侧板3移动，固定块6的正面开设有螺纹孔，丝杆7通过固定块6的螺纹孔与固定块6螺纹连接，底板4滑槽的内壁开设有通孔，丝杆7通过滑槽内壁的通孔与滑槽通孔的内壁转动连接，底板4的正面开设有凹槽，底板4的正面转动连接有封盖15，且封盖15的外壁设置有密封圈，封盖15的设置用于封堵底板4正面的凹槽，具有一定的防尘作用，丝杆7上靠近其中部的表面转动连接有轴承套14，且轴承套14的外壁固定连接在底板4滑槽通孔的内壁，轴承套14的设置使得丝杆7的转动更稳定，转动效果更好，丝杆7的一端通过底板4的凹槽固定连接有连接块8，连接块8用于带动丝杆7转动，丝杆7的另一端转动连接有轴承座13，且轴承座13的外壁固定连接在底板4滑槽内壁的凹槽中，轴承座13的设置使得丝杆7的转动更稳定，转动效果更好，连接块8的顶部开设有弹簧槽，弹簧槽的内壁固定连接有复位弹簧9，复位弹簧9给卡头10提供恢复力，使得卡头10与套筒11内壁的凹槽对应时，卡头10能够被弹出与其卡接，复位弹簧9的顶部固定连接有卡头10，卡头10与套筒11内壁凹槽卡接时具有一定的锁定功能，使得套筒11不会轻松的掉下，有利于套筒11的旋转，卡头10通过连接块8的弹簧槽与连接块8活动连接，连接块8的表面套接有套筒11，套筒11的设置用于连接凹槽内部的连接块8，使得连接块8跟随套筒11的转动而转动，套筒11的内壁开设有凹槽，卡头10通过套筒11的凹槽与套筒11卡接，套筒11内壁凹槽的数量为六个，且凹槽的内壁固定连接有防滑垫片，六个凹槽的设置使得连接块8不管从哪个方向与套筒11结合，都能卡进套筒11的凹槽中，且防滑垫片的设置增加了卡头10与凹槽的摩擦力，有利于两者的卡接，套筒11与连接块8都为正六边形，且两者相适配，套筒11的外壁固定连接有旋耳12，旋动旋耳12，旋耳12的转动带动套筒11的转动，旋耳12的数量为两个，且旋耳12的表面设置有防滑橡胶套，防滑橡胶套的设置使得旋动旋耳12的过程中避免出现打滑的现象。
工作原理：该胶订机投书用夹板使用时，需要调节侧板3在底板4上的位置时，打开封盖15露出凹槽内的连接块8和卡头10，将套筒11对准凹槽内的连接块8，轻轻的推入，当连接块8的一端与套筒11内壁接触时，卡头10与套筒11内壁的凹槽相对应，具有一定的锁定功能，此时转动套筒11外壁的旋耳12，旋耳12的转动带动套筒11发生转动，套筒11与连接块8为正六边形，即套筒11带动连接块8转动，连接块8的一端与丝杆7固定连接，从而使得连接块8带动丝杆7发生转动，轴承套14和轴承座13的配合使用，使得丝杆7的转动更稳定，转动效果更好，丝杆7的转动使得固定块6在丝杆7上发生移动，移动的方向根据丝杆7的转动方向决定，固定块6与侧板3固定连接，最终实现了固定块6带动侧板3发生移动，方便调整侧板3与定板2的距离，调整完毕后，稍作用力将套筒11拔出，盖上封盖15即可，封盖15的设置具有一定的防尘作用。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
