技术领域
本实用新型涉及净水设备技术领域，具体为一种家用净水设备用滤筒扳手。
背景技术
现如今人们的生活品质的提高，净水器的使用越来越广泛。净水器一般都利用滤芯来过滤掉水中的漂浮物、重金属等有害物质，净水器的滤芯的寿命使用是有限的，需要定期更换滤芯，以确保净水器的正常工作。在实际生活中，更换滤芯时为了把滤筒上的滤盖与筒内的滤芯相互拧紧，经常会加大用力拧紧，但是一不小心过度的用力会导致滤盖接头或者滤芯接头挤压破坏；净水器安装时，不同型号的管件接头比较多，来回更换扳手比较繁琐，一旦某个型号的扳手找不到，耽误净水器安装的进度。中国专利(公告号：CN206501052U)公开了一种净水器滤筒及专用扳手，所说的净水器滤筒，包括滤筒筒体及滤盖，滤筒筒体内设有滤筒螺纹部，滤筒螺纹部与滤盖上的滤盖螺纹部配套连接，滤盖上设有用于旋拧滤盖的滤盖防滑凸起，滤筒筒体内其滤筒螺纹部后端设有三段滤筒凸起，其滤筒凸起上设有滤筒凸起阻挡部，三段凸起两两之间形成滤筒凸起间隔；滤盖上设有两处滤盖插入凸起，滤盖防滑凸起前端设有滤盖滑槽，滤盖滑槽内设有滤盖滑槽插孔；与所述的滤盖配套的专用扳手，包括扳手左侧部、扳手右侧部、扳手连接带以及扳手把手部，扳手左侧部和扳手右侧部通过扳手连接带连接。本实用新型防止了用力过度导致接头损坏、方便快捷以及减少更换扳手次数。但是该实用新型扳手把手插销与扳手插孔的连接效果不理想，转动扳手把手的过程中，扳手把手插销有时会脱离扳手插孔，需要对其进行改进。
实用新型内容
本实用新型的目的在于提供一种家用净水设备用滤筒扳手，具备了扳手把手能够稳定的与扳手结合，且两者之间的拆卸过程更加方便，使用效果更好的优点，解决了扳手把手插销与扳手插孔的连接效果不理想，转动扳手把手的过程中，扳手把手插销有时会脱离扳手插孔的问题。
为实现上述目的，本实用新型提供如下技术方案：一种家用净水设备用滤筒扳手，包括扳手、扳手插孔、固定杆和扳手把手，所述扳手插孔开设在扳手上靠近其底部的表面，所述固定杆活动连接在扳手插孔的内壁，所述扳手把手固定连接在固定杆的底部，所述扳手把手的底部与扳手的表面活动连接，所述扳手把手的侧面开设有通孔，所述通孔的内壁转动连接有转轴。
所述转轴上靠近其一端的表面固定连接有四棱台，所述四棱台的底部开设有弹簧槽，所述弹簧槽的内壁固定连接有支撑弹簧，所述支撑弹簧的底部固定连接有卡头，所述卡头通过四棱台的弹簧槽与四棱台活动连接，所述四棱台的底部活动连接有圆盘，所述固定杆的内部开设有空腔，所述圆盘的侧面与空腔的内壁活动连接，所述圆盘的顶部开设有滑槽，所述四棱台的一端通过圆盘的滑槽与圆盘活动连接，所述圆盘滑槽的顶部开设有凹槽，所述卡头通过圆盘的凹槽与圆盘卡接，所述圆盘的底部固定连接有圆台，所述圆台的底部固定连接有传动板，所述传动板的侧面与空腔的内壁活动连接，所述传动板的底部固定连接有复位弹簧，所述复位弹簧的底部与空腔的内壁固定连接，所述圆台的侧面滑动连接有卡杆，所述固定杆的侧面开设有通孔，所述卡杆通过固定杆的通孔与固定杆活动连接，所述卡杆的侧面固定连接有导向棱，所述圆台的侧面开设有滑槽，所述导向棱通过圆台的滑槽与圆台滑动连接。
优选的，所述转轴的一端转动连接有轴承座，且轴承座的表面与扳手把手的内壁固定连接。
优选的，所述扳手把手的表面固定连接有防滑凸起，且防滑凸起的数量不少于五个。
优选的，所述转轴上靠近其另一端的表面固定连接有旋耳，且旋耳的表面固定连接有防滑橡胶套。
优选的，所述复位弹簧的数量为四个，且每两个复位弹簧为一组以传动板的纵向中线为轴线对称分布在传动板的底部。
与现有技术相比，本实用新型的有益效果如下：
本实用新型通过设置转轴、四棱台、支撑弹簧、卡头、圆盘、圆台、传动板、复位弹簧、卡杆、导向棱、轴承座和旋耳，当固定杆插入扳手插孔时，顺时针旋动旋耳四十五度，旋耳的转动带动了转轴的转动，转轴与四棱台固定连接，从而实现了四棱台的转动，四棱台在转动的过程中将圆盘顶下，最终实现了四棱台的底面与圆盘的顶部相结合，卡头也相应的卡入圆盘顶部的凹槽中，圆盘往下移动的过程中带动圆台往下移动，圆台移动的同时挤压卡杆往一侧运动，同时使得导向棱在圆台的内部滑槽滑动，导向棱起到限位作用，从而实现了卡杆的一端伸出固定杆的表面，顺利的与扳手底部卡接，从而有效的防止两者在转动过程中脱离现象的发生，扳手使用完毕后，反向转动旋耳四十五度，在复位弹簧的作用，各个结构回到初始状态，卡杆的一端进入固定杆的通孔中且与固定杆的外壁在同一竖直面上，具有一定的限位作用，方便下次的卡接。
综上所述，通过上述等结构之间的配合使用，解决了扳手把手插销与扳手插孔的连接效果不理想，转动扳手把手的过程中，扳手把手插销有时会脱离扳手插孔的问题，实现了扳手把手能够稳定的与扳手结合，且两者之间的拆卸过程更加方便，使用效果更好。
附图说明

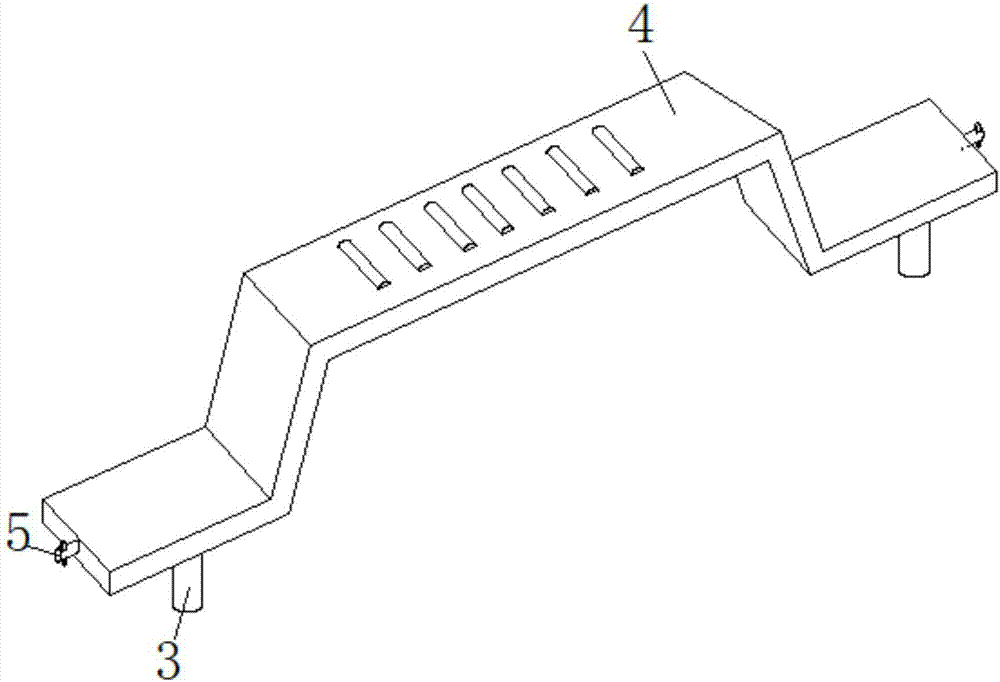

图1为本实用新型结构示意图；
图2为本实用新型扳手表面结构示意图；
图3为本实用新型扳手把手局部结构剖视图；
图4为本实用新型扳手把手转动四十五度结构剖视图；
图5为本实用新型四棱台正面结构剖视图；
图6为本实用新型圆盘顶部滑槽结构示意图；
图7为本实用新型卡杆侧面导向棱结构示意图。
图中：1-扳手、2-扳手插孔、3-固定杆、4-扳手把手、5-转轴、6-四棱台、7-支撑弹簧、8-卡头、9-圆盘、10-圆台、11-传动板、12-复位弹簧、13-卡杆、14-导向棱、15-轴承座、16-旋耳。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至7，本实用新型提供一种技术方案：一种家用净水设备用滤筒扳手，包括扳手1、扳手插孔2、固定杆3和扳手把手4，扳手1用于拆卸滤筒筒体上的虑盖，扳手插孔2开设在扳手1上靠近其底部的表面，扳手插孔2用于连接扳手把手4，使得扳手1更容易转动，固定杆3活动连接在扳手插孔2的内壁，固定杆3用于插入扳手插孔2中，扳手把手4固定连接在固定杆3的底部，扳手把手4用于转动扳手1，使得扳手1更容易转动，扳手把手4的底部与扳手1的表面活动连接，扳手把手4的表面固定连接有防滑凸起，且防滑凸起的数量不少于五个，防滑凸起的设置使得扳手把手4在转动的过程中具有一定的防滑效果，扳手把手4的侧面开设有通孔，通孔的内壁转动连接有转轴5，转轴5跟随旋耳16的转动而转动，转轴5的一端转动连接有轴承座15，且轴承座15的表面与扳手把手4的内壁固定连接，轴承座15的设置使得转轴5的转动更稳定，转动效果更好，转轴5上靠近其另一端的表面固定连接有旋耳16，且旋耳16的表面固定连接有防滑橡胶套，旋动旋耳16，旋耳16的转动使得转轴5发生转动，防滑橡胶套的设置使得转动旋耳16的过程中不容易出现打滑的现象。
转轴5上靠近其一端的表面固定连接有四棱台6，四棱台6跟随转轴5的转动而转动，四棱台6的底部开设有弹簧槽，弹簧槽的内壁固定连接有支撑弹簧7，支撑弹簧7的底部固定连接有卡头8，支撑弹簧7和卡头8的配合使用，使得卡头8与圆盘9顶部卡槽对应时可以被支撑弹簧7推出，从而使得四棱台6和圆盘9的结合具有一定的锁定功能，卡头8为半圆形结构，卡头8通过四棱台6的弹簧槽与四棱台6活动连接，四棱台6的底部活动连接有圆盘9，圆盘9经过四棱台6的挤压往下运动，固定杆3的内部开设有空腔，圆盘9的侧面与空腔的内壁活动连接，圆盘9的顶部开设有滑槽，四棱台6的一端通过圆盘9的滑槽与圆盘9活动连接，圆盘9滑槽的顶部开设有凹槽，卡头8通过圆盘9的凹槽与圆盘9卡接，圆盘9的底部固定连接有圆台10，圆盘9的运动带动了圆台10运动，从而实现了圆台10压动传动板11往下运动，圆台10的底部固定连接有传动板11，传动板11往下运动的过程中压缩复位弹簧12，传动板11的设置使得复位弹簧12的力能够均匀的传递给圆台10，传动板11的侧面与空腔的内壁活动连接，传动板11的底部固定连接有复位弹簧12，复位弹簧12的给传动板11提供恢复力，恢复力间接作用于装置内的其他结构，复位弹簧12的数量为四个，且每两个复位弹簧12为一组以传动板11的纵向中线为轴线对称分布在传动板11的底部，两个复位弹簧12的设置使得传动板11的受力更均匀，受力效果更好，复位弹簧12的底部与空腔的内壁固定连接，圆台10的侧面滑动连接有卡杆13，圆台10往下运动的过程中挤压卡杆13往一侧运动，使得卡杆13的一端伸出固定杆3，固定杆3的侧面开设有通孔，卡杆13通过固定杆3的通孔与固定杆3活动连接，卡杆13的侧面固定连接有导向棱14，导向棱14具有一定的导向作用，使得卡杆13不会脱离圆台10，圆台10的侧面开设有滑槽，导向棱14通过圆台10的滑槽与圆台10滑动连接。
工作原理：该家用净水设备用滤筒扳手使用时，当固定杆3插入扳手插孔2时，顺时针旋动旋耳16四十五度，旋耳16的转动带动了转轴5的转动，转轴5与四棱台6固定连接，从而实现了四棱台6的转动，四棱台6在转动的过程中将圆盘9顶下，最终实现了四棱台6的底面与圆盘9的顶部相结合，卡头8也相应的卡入圆盘9顶部的凹槽中，圆盘9往下移动的过程中带动圆台10往下移动，圆台10移动的同时挤压卡杆13往一侧运动，同时使得导向棱14在圆台10的内部滑槽滑动，导向棱14起到限位作用，从而实现了卡杆13的一端伸出固定杆3的表面，顺利的与扳手1底部卡接，从而有效的防止两者在转动过程中脱离现象的发生，扳手1使用完毕后，反向转动旋耳16四十五度，在复位弹簧12的作用，各个结构回到初始状态，卡杆13的一端进入固定杆3的通孔中且与固定杆3的外壁在同一竖直面上，具有一定的限位作用，方便下次的卡接。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
