技术领域
本实用新型涉及广告宣传技术领域，具体为一种广告宣传用条幅固定装置。
背景技术
随着经济社会的发展，广告随处可见，已经充斥我们生活的方方面面，广告宣传可以更好的发挥产品的优势，广告条幅宣传是一种常见的宣传方式。使用绳索固定条幅时，一般将其固定在固定柱两端，广告条幅在长期的工作使用过程中很容易脱落，而且存在安装过程繁琐、耗费人力的缺点，因此亟需研发一种安装方便、容易固定、省时省力的广告设计用条幅固定装置，如中国专利CN205789012U公开了一种广告设计用条幅固定装置，包括有机械箱Ⅰ、安装板、固定环Ⅰ、安装座、电机、齿轮Ⅰ、齿轮Ⅱ、转轴、绕线轮、夹紧装置Ⅰ、拉线、夹子、夹紧装置Ⅱ、机械箱Ⅱ、轴承座和固定环Ⅱ，机械箱Ⅰ右壁连接有夹紧装置Ⅰ，夹紧装置Ⅰ包括有卡环Ⅰ、卡环Ⅱ、弹簧和卡齿，卡环Ⅰ与卡环Ⅱ铰接连接；该实用新型达到了安装方便、容易固定、省时省力的效果，能够很好的起到广告宣传作用。但是该实用新型在拉线拉出后，不能有效的控制拉线的长度，导致广告条幅由于拉线长度的变化而弯曲，使宣传效果降低。
实用新型内容
本实用新型的目的在于提供一种广告宣传用条幅固定装置，具备了有效的控制拉线的长度，防止广告条幅由于拉线长度的变化而弯曲的优点，解决了该实用新型在拉线拉出后，不能有效的控制拉线的长度，导致广告条幅由于拉线长度的变化而弯曲，使宣传效果降低的问题。
为实现上述目的，本实用新型提供如下技术方案：一种广告宣传用条幅固定装置，包括第一机械箱、第一夹紧装置、第二机械箱、第二夹紧装置、第一轴承、绕线轮、拉线和固定板，所述第一夹紧装置固定连接在第一机械箱的侧面，所述第一机械箱活动连接在第二机械箱的侧面，所述第二夹紧装置固定连接在第二机械箱的侧面，所述第一轴承固定连接在第一机械箱腔内的顶部，所述绕线轮固定连接在第一轴承内圈的底部，所述拉线的一端穿过第一夹紧装置固定连接在绕线轮的侧面，所述拉线绕设在绕线轮的表面，所述拉线的另一端穿过第二夹紧装置固定连接在第二机械箱的内壁，所述固定板固定连接在第一机械箱与第二机械箱的背面，所述绕线轮的底部固定连接有转动装置。
所述转动装置包括转动杆，所述转动杆固定连接在绕线轮的底部，所述转动杆上靠近其中部的表面固定连接有转动齿轮，所述转动齿轮的表面活动连接有蜗杆，所述蜗杆的正面固定连接有连接杆，所述第一机械箱的正面开设有手摇孔，所述连接杆的一端通过手摇孔穿过第一机械箱，所述连接杆的正面固定连接有横杆，所述横杆的正面活动连接有手摇杆，所述蜗杆的背面与第一机械箱腔内的内壁活动连接。
优选的，所述第一轴承的数量为两个，且两个第一轴承分布在第一机械箱腔内的顶部和底部。
优选的，所述转动齿轮的齿距与蜗杆的齿宽相适配。
优选的，所述第一机械箱腔内的内壁固定连接有轴承座，轴承座的正面开设有轴承槽，轴承座的内壁通过轴承槽固定连接有第二轴承，第二轴承内圈的表面与蜗杆上靠近其背面的表面固定连接。
优选的，所述第一机械箱和第二机械箱的表面固定连接有固定环。
与现有技术相比，本实用新型的有益效果如下：
本实用新型通过设置连接杆、横杆和手摇杆，手摇杆通过轴承活动连接在横杆的正面，方便紧握住手摇杆转动横杆，横杆与连接杆固定连接，连接杆与蜗杆固定连接，手摇杆通过与横杆和连接杆之间的传动作用带动蜗杆转动，蜗杆与转动齿轮的啮合使转动齿轮转动，转动齿轮转动带动转动杆转动，从而使绕线轮转动放线，由于蜗杆和转动齿轮之间是向传动，所以当停止转动手摇杆时，转动齿轮被卡住无法转动，达到放线后自动限制拉线的长度，当需要收线时，只需反向摇动手摇杆即可。
综上所述，通过上述等结构之间的配合使用，解决了该实用新型在拉线拉出后，不能有效的控制拉线的长度，导致广告条幅由于拉线长度的变化而弯曲，使宣传效果降低的问题，实现了有效的控制拉线长度，本实用新型结构简单，使用方便，效果更好。
附图说明
图1为本实用新型结构示意图；

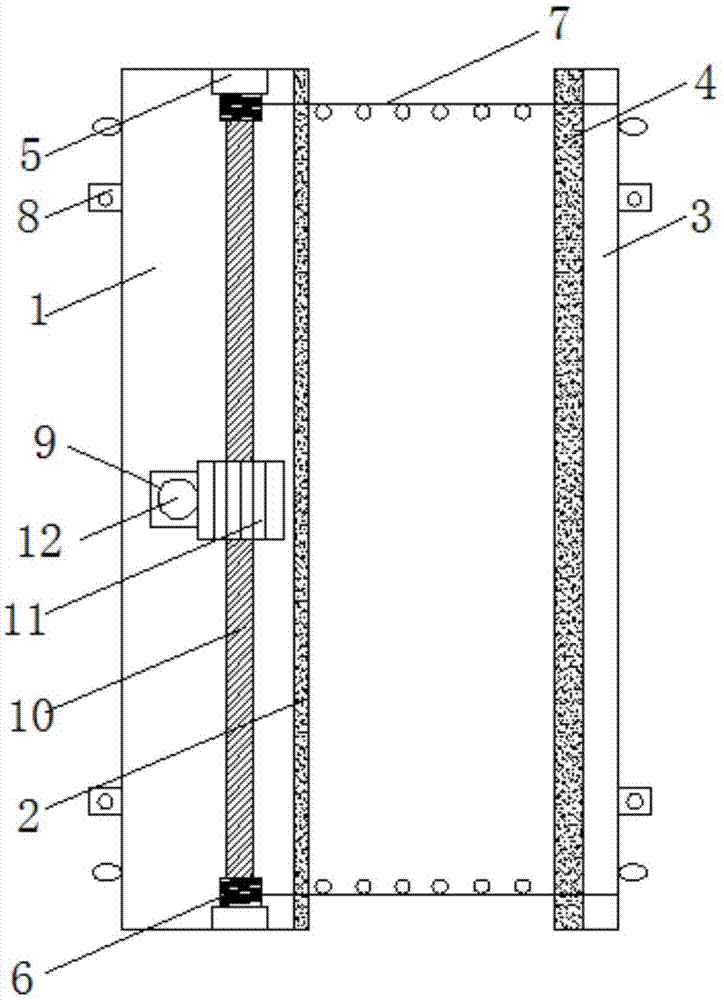

图2为本实用新型结构正视剖面示意图；
图3为本实用新型转动装置局部结构侧视示意图；
图4为本实用新型转动装置局部结构俯视剖面示意图。
图中：1-第一机械箱、2-第一夹紧装置、3-第二机械箱、4-第二夹紧装置、5-第一轴承、6-绕线轮、7-拉线、8-固定板、9-转动装置、10-转动杆、11-转动齿轮、12-蜗杆、13-连接杆、14-横杆、15-手摇杆、16-轴承座、17-第二轴承。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至4，本实用新型提供一种技术方案：一种广告宣传用条幅固定装置，包括第一机械箱1、第一夹紧装置2、第二机械箱3、第二夹紧装置4、第一轴承5、绕线轮6、拉线7和固定板8，第一机械箱1用于为转动装置9和绕线轮6提供安装场所，第一夹紧装置2固定连接在第一机械箱1的侧面，第一夹紧装置2具体为一个大型夹子用于将广告条幅的一端固定，第一机械箱1活动连接在第二机械箱3的侧面，第二机械箱3用于为第二夹紧装置4提供安装场所，第一机械箱1腔内的内壁固定连接有轴承座16，轴承座16的正面开设有轴承槽，轴承座16的内壁通过轴承槽固定连接有第二轴承17，第二轴承17内圈的表面与蜗杆12上靠近其背面的表面固定连接，通过设置第二轴承17和轴承座16使蜗杆12的转动更稳定和流畅，第二夹紧装置4固定连接在第二机械箱3的侧面，第二夹紧装置4具体为一个大型夹子用于将广告条幅的另一端固定，第一机械箱1和第二机械箱3的表面固定连接有固定环，通过设置固定环使第一机械箱1和第二机械箱3固定在杆状物体上时更方便，第一轴承5固定连接在第一机械箱1腔内的顶部，第一轴承5的设置使绕线轮6与第一机械箱1的顶部活动连接，第一轴承5的数量为两个，且两个第一轴承5分布在第一机械箱1腔内的顶部和底部，使绕线轮6的转动更加稳定，效果更好，绕线轮6固定连接在第一轴承5内圈的底部，绕线轮6的设置方便拉线7的缠绕，拉线7的一端穿过第一夹紧装置2固定连接在绕线轮6的侧面，拉线7绕设在绕线轮6的表面，拉线7的另一端穿过第二夹紧装置4固定连接在第二机械箱3的内壁，拉线7用于固定广告条幅，固定板8固定连接在第一机械箱1与第二机械箱3的背面，固定板8的正面开设有螺纹孔，便于将第一机械箱1与第二机械箱3固定在墙面上，绕线轮6的底部固定连接有转动装置9，转动装置9用于转动绕线轮6进行缠绕和松开拉线7。
转动装置9包括转动杆10，转动杆10固定连接在绕线轮6的底部，转动杆10用于转动绕线轮6，转动杆10上靠近其中部的表面固定连接有转动齿轮11，转动齿轮11转动带动转动杆10转动，从而使绕线轮6转动松开拉线7，转动齿轮11的齿距与蜗杆12的齿宽相适配，使蜗杆12可以带动转动齿轮11转动，转动齿轮11的表面活动连接有蜗杆12，蜗杆12转动带动转动齿轮11转动，蜗杆12的正面固定连接有连接杆13，第一机械箱1的正面开设有手摇孔，连接杆13的一端通过手摇孔穿过第一机械箱1，连接杆13的正面固定连接有横杆14，通过横杆14的转动，带动连接杆13转动，驱使蜗杆12转动，横杆14的正面活动连接有手摇杆15，手摇杆15通过轴承活动连接在横杆14上，使转动横杆14时，手摇杆15可以发生自传，达到方便转动蜗杆12的效果，蜗杆12的背面与第一机械箱1腔内的内壁活动连接。
工作原理：该一种广告宣传用条幅固定装置使用时，当需要使用拉线7时，顺时针摇动手摇杆15，手摇杆15通过带动横杆14转动，进而使连接杆13转动，最终使蜗杆12顺时针转动，蜗杆12顺时针转动驱使与蜗杆12啮合的转动齿轮11转动，转动齿轮11转动带动绕线轮6转动放线，当达到需要的长度时停止摇动手摇杆15，由于蜗杆12与转动齿轮11是单向传动，所以拉线7长度被固定，当需要收回拉线7时，逆时针转动手摇杆15，通过上述结构的配合，达到收回拉线7后，固定拉线7的效果。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
