技术领域
本实用新型涉及手机辅助产品技术领域，具体为一种带手柄的手机蓝牙拍照自拍杆。
背景技术
智能手机自从推出以来，更新换代非常快，功能也越来越丰富，生活中的许多事务都可以通过手机来处理，拍照和影音功也越来越强大，尤其是拍照，但是，手机拍照具有一定的局限性，那就是需要手持手机拍照，手的长度就限制了手机拍照时离人的距离，并且一旦手伸得远时，拍照容易手抖照不清楚。为了解决这个问题，人们研究发明了自拍杆，把手机夹在杆上伸出得更远进行自拍。但是现有的自拍杆都将控制开关设置在杆的底部，因此单手操作的话，不得不将手持位置非常靠后，才可能使手指触到开关，但这样由于手持靠后，就不得不更用力握住自拍杆才能使杆稳定，不易操作，且容易失衡致杆滑落或前端手机摇晃，为此，人们提出一种带手柄的手机蓝牙拍照自拍杆，如中国专利CN204244306U所公开的一种带手柄的手机蓝牙拍照自拍杆，通过手柄、伸缩支杆和手机支架之间的配合使用，克服了单手操作不得不将手持位置非常靠后才可能使手指触到开关的问题，不利于手持靠后产生稳定、不易操作且容易失衡致杆滑落或前端手机摇晃的问题。可以在拍照时单手手持手柄和控制闪光灯，十分方便，但是在实际使用中，顶托和底托对于手机的夹持不够方便，在将手机放置在顶托和底托之间时，需要用双手将顶托和底托撑出合适手机放置的间距，然后还需要他人的协助才能完成对手机的夹持，给使用带来不便。
实用新型内容
本实用新型的目的在于提供一种带手柄的手机蓝牙拍照自拍杆，对传统装置中手机夹持锁定的方式进行改进，解决了在实际使用中，顶托和底托对于手机的夹持不够方便，在将手机放置在顶托和底托之间时，需要用双手将顶托和底托撑出合适手机放置的间距，然后还需要他人的协助才能完成对手机的夹持，给使用带来不便的问题。
为实现上述目的，本实用新型提供如下技术方案：一种带手柄的手机蓝牙拍照自拍杆，包括手柄和闪光灯，所述手柄的上表面开设有通孔，所述手柄通过通孔活动连接有控制开关，所述手柄的背面固定连接有伸缩支杆，所述伸缩支杆的背面转动连接有固定装置，所述固定装置的正面与闪光灯的背面固定连接。
所述固定装置包括管一和管二，所述管一的底部与伸缩支杆的背面转动连接，所述管一的正面与闪光灯的背面固定连接，所述管一的顶部管二的底部固定连接，所述管一的内壁开设有限位滑槽，所述管一通过限位滑槽活动连接有卡块，所述卡块上远离限位滑槽的一端固定连接有内螺纹套，所述内螺纹套的内壁螺纹连接有螺杆，所述螺杆上靠近底部的表面固定连接有圆盘套，所述限位滑槽上正对圆盘套的内壁开设有限位槽，所述管一通过限位槽与圆盘套的表面转动连接，所述管一上正对圆盘套的表面开设有通槽，所述限位滑槽的内壁通过通槽与限位槽的表面活动连接，所述内螺纹套的上表面固定连接有管三，所述管三的顶部固定连接有传动架，所述传动架的顶部转动连接有夹臂，所述管二上靠近两侧的顶部固定连接有固定板，所述固定板的侧面与夹臂的侧面转动连接。
优选的，所述卡块的数量为两个，且两个卡块以内螺纹套的竖直中心线对称设置。
优选的，所述夹臂的底部开设有凹槽一，所述夹臂通过凹槽一固定连接有轴一，所述传动架上正对轴一的表面开设有通孔，所述传动架通过与轴一的表面转动连接。
优选的，所述夹臂为V字形夹臂，左右两个夹臂的开口相对，且夹臂上远离固定板的一侧开设有卡槽。
优选的，所述固定板的侧面开设有凹槽二，所述固定板通过凹槽二转动连接有轴二，所述夹臂的表面与轴二的表面固定连接，所述轴二的表面活动连接有扭簧，所述扭簧的一端与夹臂的表面固定连接，所述扭簧的另一端与凹槽二的内壁固定连接。
与现有技术相比，本实用新型的有益效果如下：
一、本实用新型通过固定装置的设置，使手机的夹持更加方便快捷，且不需他人协助即可完成对手机的固定。
二、本实用新型通过管一和管二实现固定装置与伸缩支杆的连接，通过限位滑槽、卡块、内螺纹套、螺杆、圆盘套、限位槽和通槽之间的配合使用，借助通槽得以与圆盘套的表面得以接触，对圆盘套进行转动驱动，使圆盘套带动螺杆的转动，在螺杆的带动下使内螺纹套有随着螺杆转动的趋势，但是由于卡块只能在限位滑槽中进行上下移动，阻碍了内螺纹套的转动，在螺杆的转动驱动下，内螺纹套只能在限制下通过卡块在限位滑槽的内壁中进行上下移动。
三、本实用新型通过内螺纹套、管三、传动架、夹臂和固定板之间的配合使用，当内螺纹套在螺杆上升降时，会带动管三的升降，进而通过传动架对夹臂进行转动驱动，当管三向上时，两个夹臂会展开，此时手机可以放置在其中，手机放置好后，再使管三下降，使两个夹臂收缩，使夹臂与收集侧面接触并对其产生挤压，进而使手机得到夹持。
四、本实用新型通过上述结构之间的配合使用，解决了在实际使用中，顶托和底托对于手机的夹持不够方便，在将手机放置在顶托和底托之间时，需要用双手将顶托和底托撑出合适手机放置的间距，然后还需要他人的协助才能完成对手机的夹持，给使用带来不便的问题。
附图说明

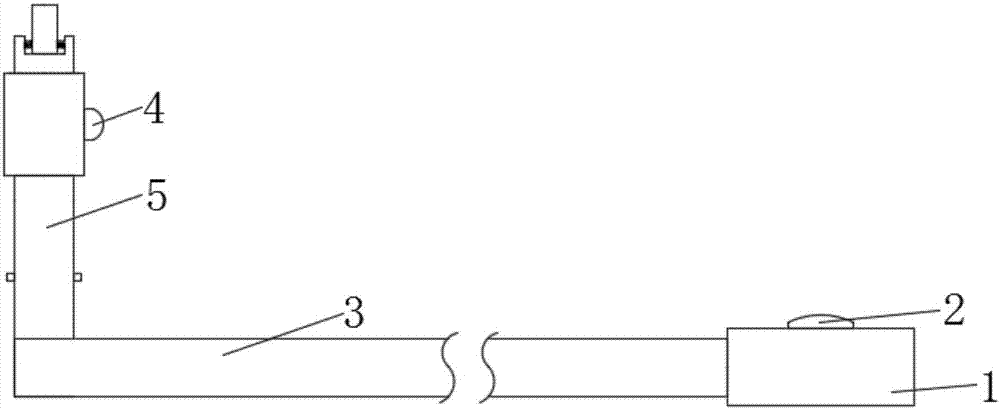

图1为本实用新型结构示意图；
图2为本实用新型固定装置的正视图；
图3为本实用新型管一正视图的剖视图；
图4为本实用新型管一的正视图；
图5为本实用新型管二正视图的剖视图；
图6为本实用新型轴一的左视图；
图7为本实用新型扭簧的右视图。
图中：1-手柄、2-控制开关、3-伸缩支杆、4-闪光灯、5-固定装置、6-管一、7-管二、8-限位滑槽、9-卡块、10-内螺纹套、11-螺杆、12-圆盘套、13-限位槽、14-通槽、15-管三、16-传动架、17-夹臂、18-固定板、19-轴一、20-卡槽、21-轴二、22-扭簧。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至图7，本实用新型提供一种技术方案：一种带手柄的手机蓝牙拍照自拍杆，包括手柄1和闪光灯4，手柄1用于用户的握持，闪光灯4用于增加曝光量，尤其在昏暗的地方，闪光灯4有助于让景物更明亮，手柄1的上表面开设有通孔，手柄1通过通孔活动连接有控制开关2，控制开关2为蓝牙信号发射模块，可以远距离控制手机的拍照和闪光，手柄1的背面固定连接有伸缩支杆3，通过伸缩支杆3调整拍摄距离进而调整拍摄效果，伸缩支杆3的背面转动连接有固定装置5，固定装置5的正面与闪光灯4的背面固定连接，通过固定装置5的设置，使手机的夹持更加方便快捷，且不需他人协助即可完成对手机的固定。
固定装置5包括管一6和管二7，通过管一6和管二7实现固定装置5与伸缩支杆3的连接，管一6的底部与伸缩支杆3的背面转动连接，管一6的正面与闪光灯4的背面固定连接，管一6的顶部管二7的底部固定连接，管一6的内壁开设有限位滑槽8，管一6通过限位滑槽8活动连接有卡块9，卡块9的数量为两个，且两个卡块9以内螺纹套10的竖直中心线对称设置，通过两个卡块9的设置，使螺纹套10的受力更加合理，螺纹套10的升降更加稳定，卡块9上远离限位滑槽8的一端固定连接有内螺纹套10，内螺纹套10的内壁螺纹连接有螺杆11，螺杆11上靠近底部的表面固定连接有圆盘套12，限位滑槽8上正对圆盘套12的内壁开设有限位槽13，管一6通过限位槽13与圆盘套12的表面转动连接，管一6上正对圆盘套12的表面开设有通槽14，借助通槽14得以与圆盘套12的表面得以接触，对圆盘套12进行转动驱动，使圆盘套12带动螺杆11的转动，在螺杆11的带动下使内螺纹套10有随着螺杆11转动的趋势，但是由于卡块9只能在限位滑槽8中进行上下移动，阻碍了内螺纹套10的转动，在螺杆11的转动驱动下，内螺纹套10只能在限制下通过卡块9在限位滑槽8的内壁中进行上下移动，限位滑槽8的内壁通过通槽14与限位槽13的表面活动连接，内螺纹套10的上表面固定连接有管三15，管三15的顶部固定连接有传动架16，传动架16的顶部转动连接有夹臂17，夹臂17的底部开设有凹槽一，夹臂17通过凹槽一固定连接有轴一19，传动架16上正对轴一19的表面开设有通孔，传动架16通过与轴一19的表面转动连接，通过凹槽一、轴一19、传动架16和夹臂17之间的配合使用，当传动架16上升时，两个夹臂17配合轴一19实现展开效果，当传动架16下降时，两个夹臂17实现收拢，夹臂17为V字形夹臂，左右两个夹臂17的开口相对，且夹臂17上远离固定板18的一侧开设有卡槽20，通过V字形的夹臂设置，使得夹臂17有更大的转动空间，能够适配更多尺寸的手机，而卡槽20的设置，在两个夹臂17为与手机紧密贴合时，也可对手机进行临时锁定，方便接下来两个夹臂17合拢并实现对手机的夹持，管二7上靠近两侧的顶部固定连接有固定板18，当内螺纹套10在螺杆11上升降时，会带动管三15的升降，进而通过传动架16对夹臂17进行转动驱动，当管三15向上时，两个夹臂17会展开，此时手机可以放置在其中，手机放置好后，再使管三15下降，使两个夹臂17收缩，使夹臂17与收集侧面接触并对其产生挤压，进而使手机得到夹持，固定板18的侧面开设有凹槽二，固定板18通过凹槽二转动连接有轴二21，夹臂17的表面与轴二21的表面固定连接，轴二21的表面活动连接有扭簧22，扭簧22的一端与夹臂17的表面固定连接，扭簧22的另一端与凹槽二的内壁固定连接，通过凹槽二、固定板18、轴二21、夹臂17和扭簧22之间的配合使用，在传动架16的驱动下，夹臂17会以轴二21为转动中心进行转动，配合扭簧22，能够减少和避免由于结构结构旷量产生的运动间隙，使两个夹臂17对手机的夹持更加紧密，固定板18的侧面与夹臂17的侧面转动连接。
工作原理：该带手柄的手机蓝牙拍照自拍杆在使用时，借助通槽14得以与圆盘套12的表面得以接触，对圆盘套12进行转动驱动，使圆盘套12带动螺杆11的转动，在螺杆11的带动下使内螺纹套10有随着螺杆11转动的趋势，但是由于卡块9只能在限位滑槽8中进行上下移动，阻碍了内螺纹套10的转动，在螺杆11的转动驱动下，内螺纹套10只能在限制下通过卡块9在限位滑槽8的内壁中进行上下移动，内螺纹套10在螺杆11上升降时，会带动管三15的升降，进而通过传动架16对夹臂17进行转动驱动，当管三15向上时，两个夹臂17会展开，此时手机可以放置在其中，手机放置好后，再使管三15下降，使两个夹臂17收缩，使夹臂17与收集侧面接触并对其产生挤压，进而使手机得到夹持。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
