技术领域
本实用新型涉及防水罩设备技术领域，尤其涉及一种用于演出的电动防水罩。
背景技术
目前，有很多大型的演出是在露天广场进行的,为演出配设的照明灯具和音响设备遍布在露天舞台周围，为防止雨水对这些设备的侵袭,人们会为每台设备配备一防雨简易的防雨布罩，现有的防雨布罩通常无结构可言，只是一块可将设备遮盖的防雨布，当雨水来临时，由人工手动操作将防雨布罩在设备上,工作效率极低，不便于适应不同体积的设备，不能满足客户的需求。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种用于演出的电动防水罩。
为了实现上述目的，本实用新型采用了如下技术方案：
一种用于演出的电动防水罩，包括第一顶板，所述第一顶板的一侧开设有凹槽，凹槽内滑动安装有第二顶板，第一顶板上开设有电机腔，电机腔内固定安装有电机，电机腔与凹槽相连通，第二顶板靠近电机腔的一侧固定安装有滑杆，滑杆靠近电机腔的一端开设有螺纹槽，螺纹槽内安装有螺纹块；
螺纹块靠近电机腔的一侧固定安装有转杆，转杆靠近电机腔的一端延伸至电机腔内并与电机的输出轴固定连接，凹槽的顶侧内壁和底侧内壁上均开设有第一限位槽，滑杆的顶侧和底侧均固定安装有第一限位块，第一限位块和对应的第一限位槽的侧壁滑动连接。
优选的，所述螺纹块上设有外螺纹，螺纹块与螺纹槽螺纹连接。
优选的，所述凹槽的两侧内壁上均开设有第二限位槽，第二顶板的两侧均固定安装有第二限位块，第二限位块与对应的第二限位槽的侧壁滑动连接。
优选的，所述第一顶板和第二顶板的底侧均对称安装有两个支柱。
优选的，所述支柱的底端固定安装有万向轮，万向轮上固定安装有防滑橡胶套。
优选的，所述第一顶板和第二顶板的顶侧设有雨布，雨布的一侧与第一顶板固定连接，雨布的另一侧与第二顶板固定连接。
与现有技术相比，本实用新型的有益效果是：
通过第一顶板、凹槽、第二顶板、电机腔、电机、滑杆、螺纹槽、螺纹块、转杆、第一限位块、第一限位槽、第二限位槽、第二限位块、雨布和支柱的配合，电机的输出轴带动转杆转动，转杆带动螺纹块转动，螺纹块和滑杆为螺纹连接，由于第一限位块和第一限位槽的作用，滑杆无法转动，滑杆只能沿着凹槽滑动，滑杆带动第二顶板滑动，实现了第二顶板的伸缩，本实用新型可自动改变挡雨的面积来适应不同体积的设备，防水效果好，结构简单，操作方便。
附图说明

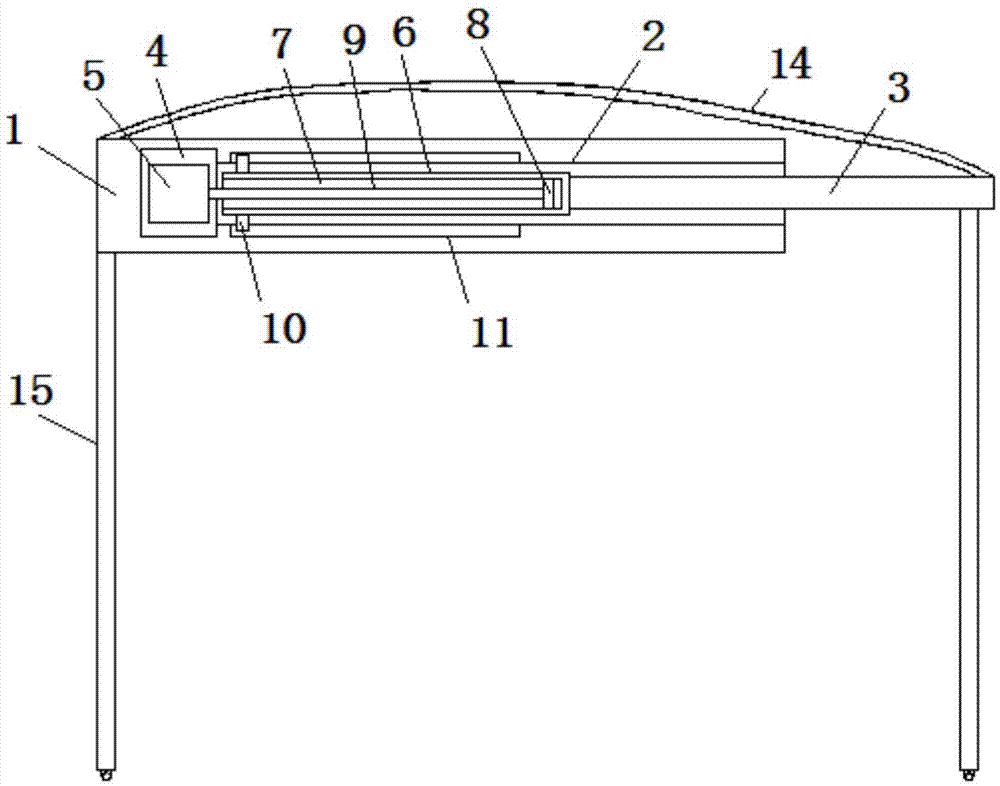

图1为本实用新型提出的一种用于演出的电动防水罩的结构示意图；
图2为本实用新型提出的一种用于演出的电动防水罩的俯视结构示意图。
图中：1第一顶板、2凹槽、3第二顶板、4电机腔、5电机、6滑杆、7螺纹槽、8螺纹块、9转杆、10第一限位块、11第一限位槽、12第二限位槽、13第二限位块、14雨布、15支柱。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，一种用于演出的电动防水罩，包括第一顶板1，第一顶板1的一侧开设有凹槽2，凹槽2内滑动安装有第二顶板3，第一顶板1上开设有电机腔4，电机腔4内固定安装有电机5，电机腔4与凹槽2相连通，第二顶板3靠近电机腔4的一侧固定安装有滑杆6，滑杆6靠近电机腔4的一端开设有螺纹槽7，螺纹槽7内安装有螺纹块8；
螺纹块8靠近电机腔4的一侧固定安装有转杆9，转杆9靠近电机腔4的一端延伸至电机腔4内并与电机5的输出轴固定连接，凹槽2的顶侧内壁和底侧内壁上均开设有第一限位槽11，滑杆6的顶侧和底侧均固定安装有第一限位块10，第一限位块10和对应的第一限位槽11的侧壁滑动连接，通过第一顶板1、凹槽2、第二顶板3、电机腔4、电机5、滑杆6、螺纹槽7、螺纹块8、转杆9、第一限位块10、第一限位槽11、第二限位槽12、第二限位块13、雨布14和支柱15的配合，电机5的输出轴带动转杆9转动，转杆9带动螺纹块8转动，螺纹块8和滑杆6为螺纹连接，由于第一限位块10和第一限位槽11的作用，滑杆6无法转动，滑杆6只能沿着凹槽2滑动，滑杆6带动第二顶板3滑动，实现了第二顶板3的伸缩，本实用新型可自动改变挡雨的面积来适应不同体积的设备，防水效果好，结构简单，操作方便。
本实用新型中，螺纹块8上设有外螺纹，螺纹块8与螺纹槽7螺纹连接，凹槽2的两侧内壁上均开设有第二限位槽12，第二顶板3的两侧均固定安装有第二限位块13，第二限位块13与对应的第二限位槽12的侧壁滑动连接，第一顶板1和第二顶板3的底侧均对称安装有两个支柱15，支柱15的底端固定安装有万向轮，万向轮上固定安装有防滑橡胶套，第一顶板1和第二顶板3的顶侧设有雨布14，雨布14的一侧与第一顶板1固定连接，雨布14的另一侧与第二顶板3固定连接，通过第一顶板1、凹槽2、第二顶板3、电机腔4、电机5、滑杆6、螺纹槽7、螺纹块8、转杆9、第一限位块10、第一限位槽11、第二限位槽12、第二限位块13、雨布14和支柱15的配合，电机5的输出轴带动转杆9转动，转杆9带动螺纹块8转动，螺纹块8和滑杆6为螺纹连接，由于第一限位块10和第一限位槽11的作用，滑杆6无法转动，滑杆6只能沿着凹槽2滑动，滑杆6带动第二顶板3滑动，实现了第二顶板3的伸缩，本实用新型可自动改变挡雨的面积来适应不同体积的设备，防水效果好，结构简单，操作方便。
工作原理：当需要对不同体积的设备挡雨时，启动电机5，电机5的输出轴带动转杆9转动，转杆9带动螺纹块8转动，螺纹块8和滑杆6为螺纹连接，由于第一限位块10和第一限位槽11的作用，滑杆6无法转动，滑杆6只能沿着凹槽2滑动，滑杆6带动第二顶板3滑动，实现了第二顶板3的伸缩，改变了挡雨的面积。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
